Archicad Collaborate 可用

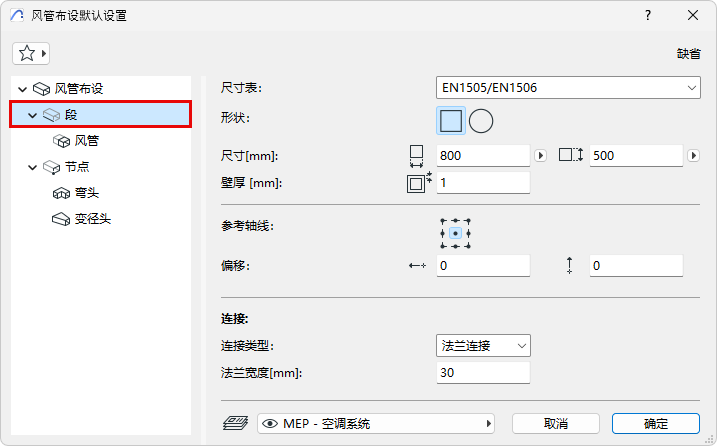

尺寸表
選擇一個尺寸表。(定義表格的位置是佈設規格。)
形狀
(僅限風管) 選擇一個橫斷面：矩形或圓形。
標註：
•(僅限風管) 矩形：輸入橫截面尺寸。
•從定義的標註表中選擇一個圓形標註標準。參見佈設規格。
注意：您可以在輸入過程中自定義任何段的橫截面。 請參見 實時更改佈設參數。
牆厚度
MEP元素牆的厚度。
對齊和偏移
選擇適當的類型（如法蘭式、焊接式、簡單式）——取決於佈設類型。根據情況輸入寬度/直徑。
該段的彎頭和節點將相應地使用這些連接。
注意：當從獨立的 MEP 元素開始建立佈設元素時，該佈設元素會自動“繼承”該元素的連接類型，而不是佈設元素自身設定的連接類型。
