對於 MEP 模型，您可以按區域定義通風要求。然後使用內置檢查，確保 MEP 元素（末端設備）提供所需的送風和排風量。
步驟1：設定帶有通風參數的分區
在模型中建立所需的區域。

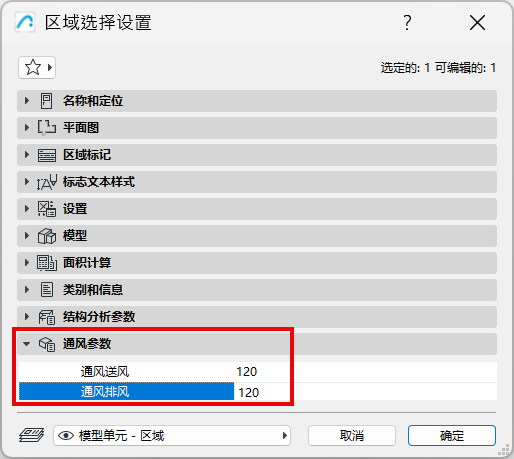

在區域設定中，輸入其通風送風量和通風排風量參數：
步驟2：設定帶有流量參數的末端設備
1。建立包括終端在內的暖通空調系統模型。

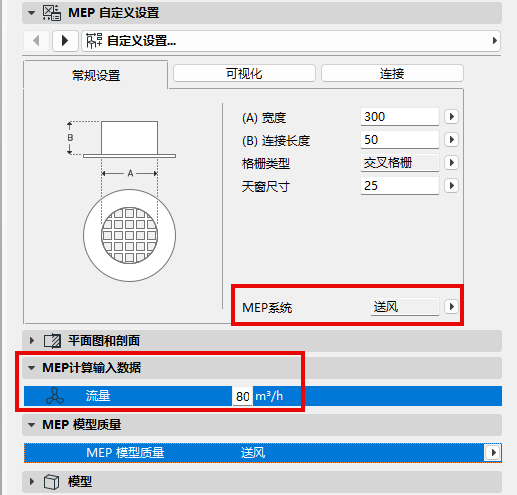

2。在終端設定對話框的 MEP 計算輸入數據面板中，為每個終端輸入體積流量數據及其 MEP 系統（送風或排風）。
步驟3：為質量檢查定義系統

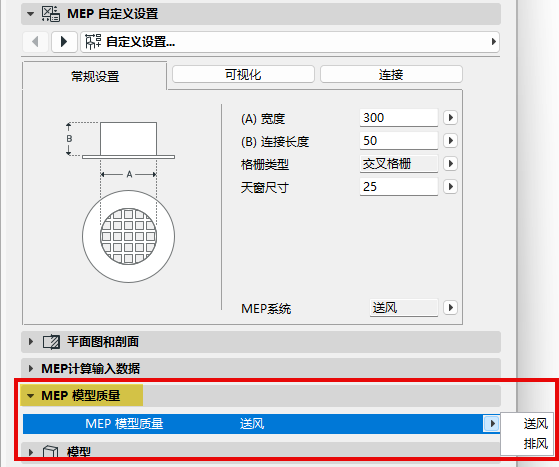

在 MEP 模型質量面板中：
選擇 " 送風 "或 " 排風 "來定義用於 MEP 模型質量檢查的數據。 (這是必要的，因為在其他地方分配的終端 MEP 系統是一個專案屬性，可能隨時會重新命名）。
步驟4：運行MEP模型質量檢查
運行檢查，以確保模型中放置的末端設備滿足區域的參數要求，保證通風充足。檢查將會考慮任何部分或完全位於某個分區內的終端。
1。在3D/平面圖/剖面圖視窗
•開啟設計> 模型檢查> MEP 模型質量（或通過 MEP 工具欄使用相同命令）。
2。勾選你希望在各個區域中檢查的參數（送風、排風或兩者）。
3。點擊檢查。

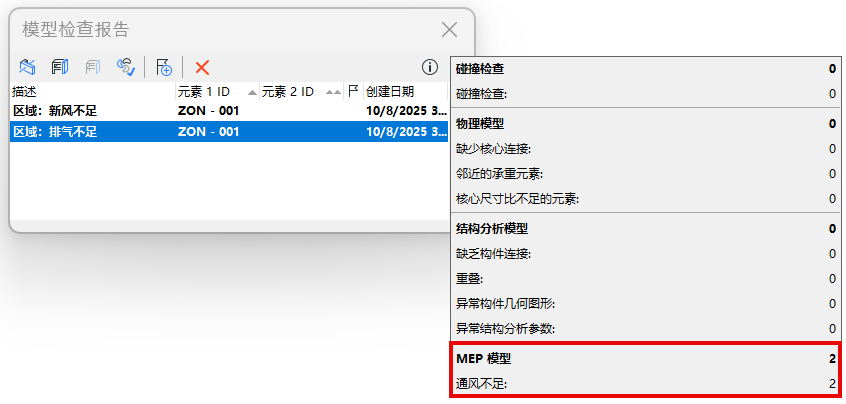

模型檢查報告會列出未滿足通風參數的所有分區。查看模型中的相關元素並根據需要建立問題。
建立分區清單及其通風需求

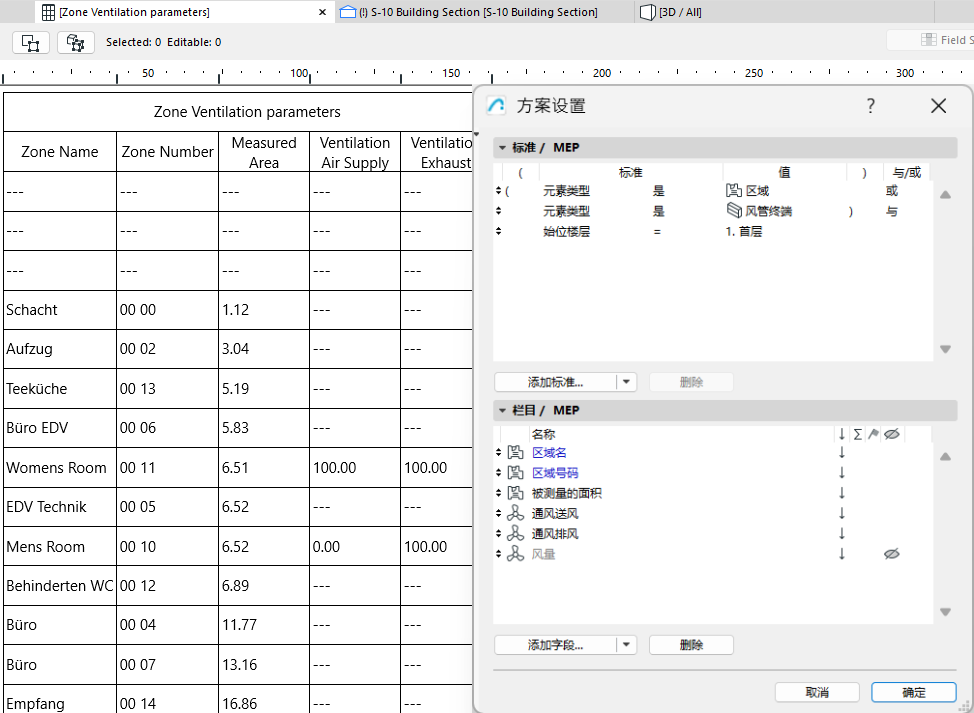

您還可以在交互式清單中列出各個區域、它們的通風需求以及相關端口的體積流量。
根據需要，在清單中直接勾選並編輯數值。
