ArchicadMEP 中的 CALHYDRA Connection 外掛程式使用戶能夠充分利用 CALHYDRA 的強大功能，根據歐洲和德國標準進行精確的水力計算和模擬。 CALHYDRA為飲用水、廢水、供熱及冷卻系統提供全面分析。 導入CALHYDRA計算結果，自動更新 Archicad 專案中管道的標稱直徑。
CALHYDRA 軟體由 Kemper 旗下的軟體公司 Dendrit 開發。 他們以精確、基於標準的計算而聞名德國。 CALHYDRA 還可與 Graphisoft 的 DDScad 軟體配合使用。
要使用 CALHYDRA Connection 工作流，您必須具備以下條件：
•許可證：
–Archicad Collaborate 或 MEP Designer
–CALHYDRA
•Archicad 專案，對MEP管道系統（飲用水、供暖、製冷、廢水、雨水等）進行建模
•導入 ArchicadMEP 專案所需的數據包
CALHYDRA 分類系統
1。下載 CALHYDRA 分類系統： Graphisoft BIM數據
2。在類別管理器中，點擊 導入 ，然後瀏覽下載的檔案。
重要訊息：請勿刪除或重命名此類別系統。 在將數據映射至CALHYDRA時，其名稱在內部被採用。
MEP佈設規格
為了進行真實的計算和正確的尺寸映射，請使用為CALHYDRA準備的製造商佈設規格。
1。下載 CALHYDRA - MEP-Route-Specification Material 包： Graphisoft BIM數據。 該檔案包括 CALHYDRA 支持的製造商生產的 MEP 管道和配件材料。

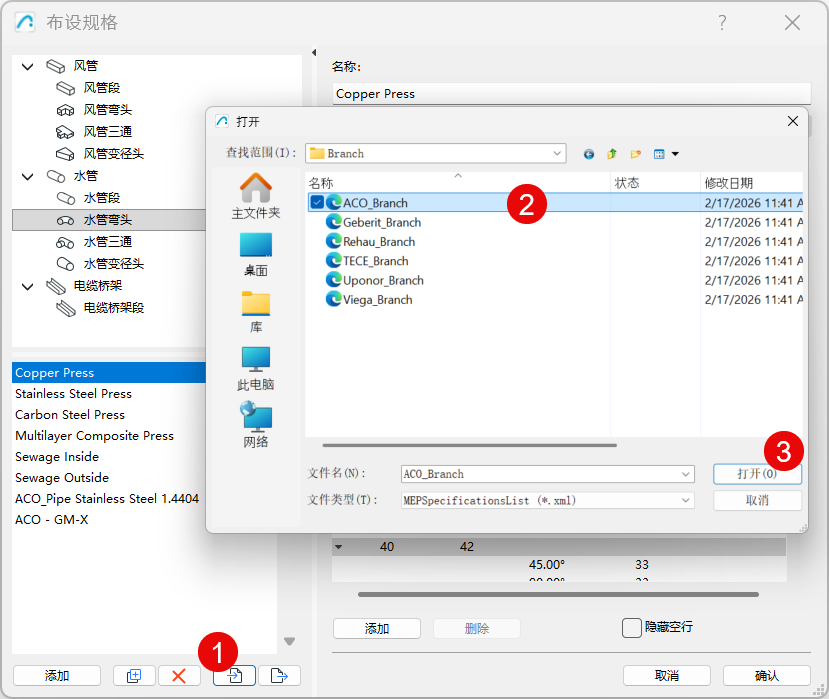

2。在佈設規格對話框中，點擊導入，然後瀏覽下載的軟體包並導入所需的檔案：
重要訊息：Archicad 和 CALHYDRA 中應使用相同的佈設規格。
1。在Archicad
2。在 Archicad
3。從 Archicad
4。在 CALHYDRA 中開啟專案
5。在 CALHYDRA 中運行計算
6。從 CALHYDRA 導出結果
7。導入結果並更新管道尺寸
在團隊工作中：確保保留要更新 管道元件。 否則，不會進行更新。
以下各節將依次介紹每個步驟。
第 1 步 - 元素分類
CALHYDRA 依賴於 "類別"來了解每個元素所代表的含義（管道類型、配件類型、專業等）。 因此，在導出到 CALHYDRA 之前，必須在 ArchicadMEP 中使用 CALHYDRA 專用分類系統對 MEP 模型元素進行分類。
1。在模型中選擇 MEP 元素（管道、配件和設備）
2。在元素設定中，開啟 分類和屬性 面板

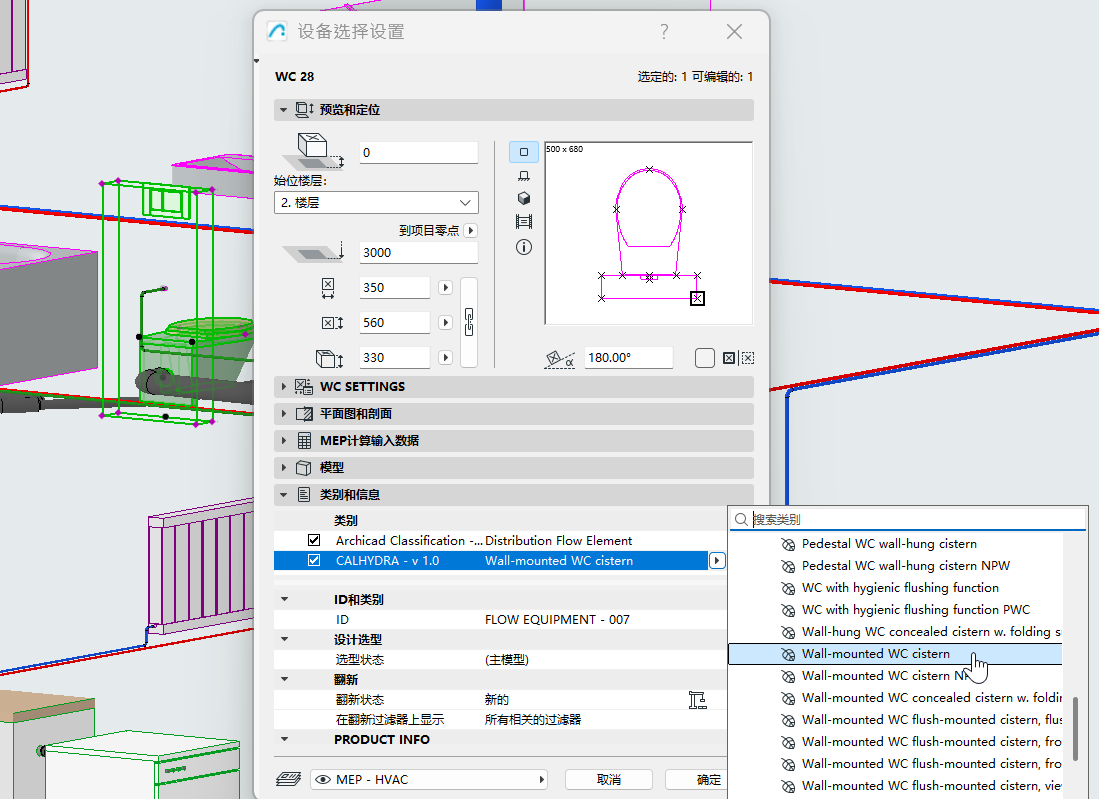

3。為每個 MEP 元素分配適當的 CALHYDRA 分類條目：
您可以通過以下方法加快這一過程：
•查找& 選擇 - 識別無 CALHYDRA 分類的元素
•交互式清單 - 用於列出和批量編輯分類

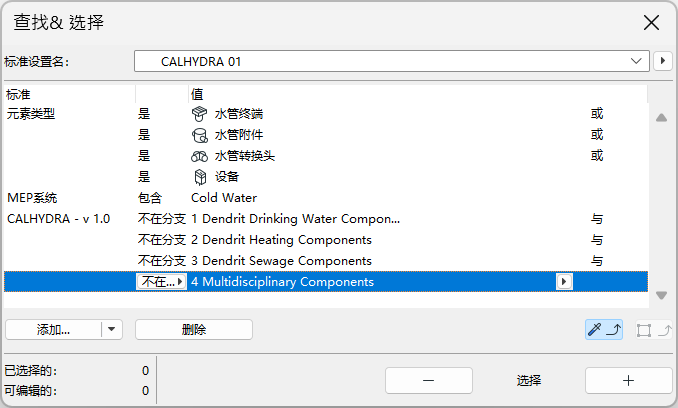

查找未分類元素

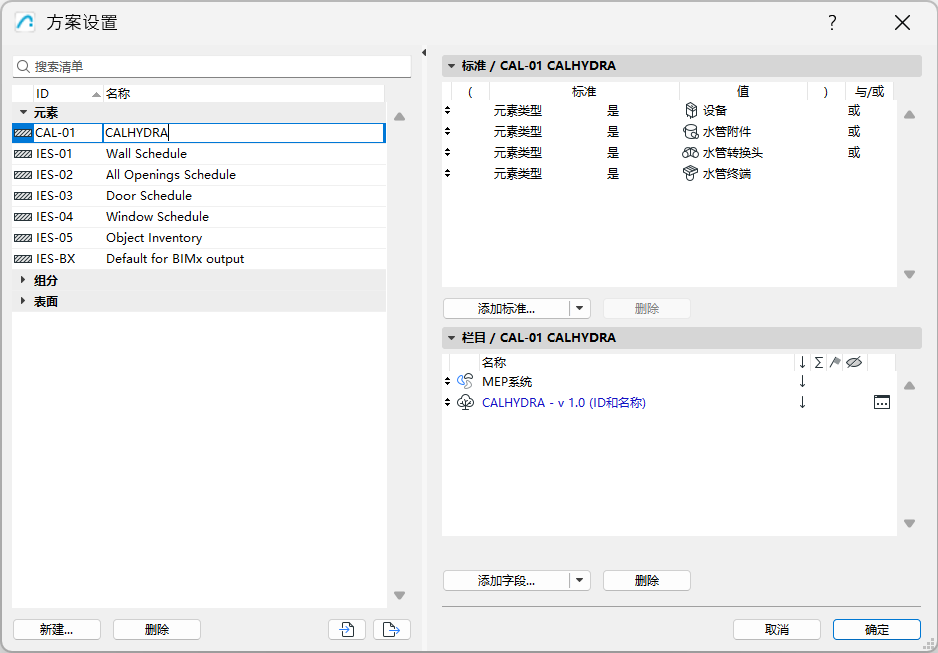

使用交互式清單按分類查找元素
步驟 2 - 配置 CALHYDRA 系統轉換器
轉換器定義導出哪些 Archicad 系統，以及在 CALHYDRA 中如何解釋這些系統。
1。在 Archicad 中，轉到 檔案> 互操作性> CALHYDRA 連接> CALHYDRA 系統轉換器
2。在 CALHYDRA 系統轉換器對話框中，選擇要導出的 MEP 系統
•點擊添加按鈕
•從出現的專案系統列表中，選擇要導出的系統
限制：對於每次導出，一次只能從一個專業中選擇系統（例如，供暖或廢水）。 不要在一次導出中合併導出多個專業的系統（如飲用水 + 供暖 + 廢水）。 如果這樣做，CALHYDRA 將同時顯示所有專業，並拒絕繼續計算。

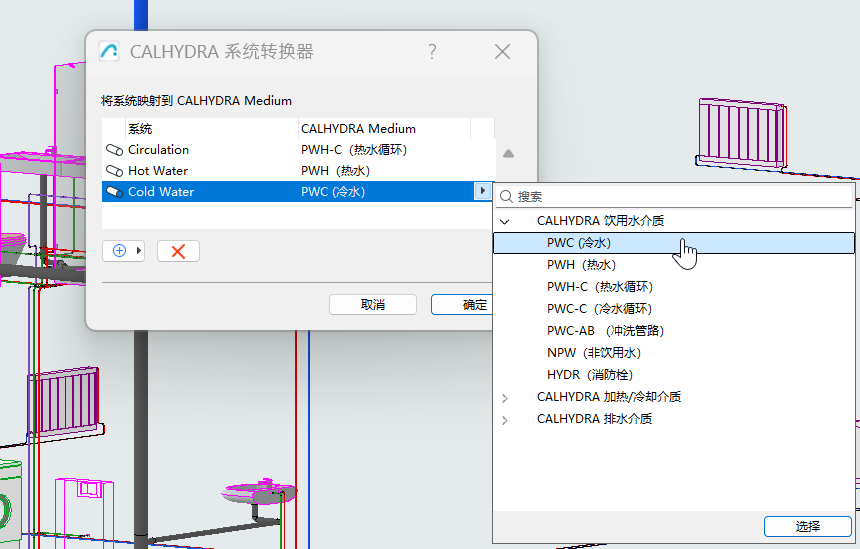

3。在 CALHYDRA 系統轉換器對話框中，將系統映射到 CALHYDRA介質
4。為每個選定的 MEP 系統分配正確的 CALHYDRA 介質
步驟 3 - 儲存 CALHYDRA 專案檔案

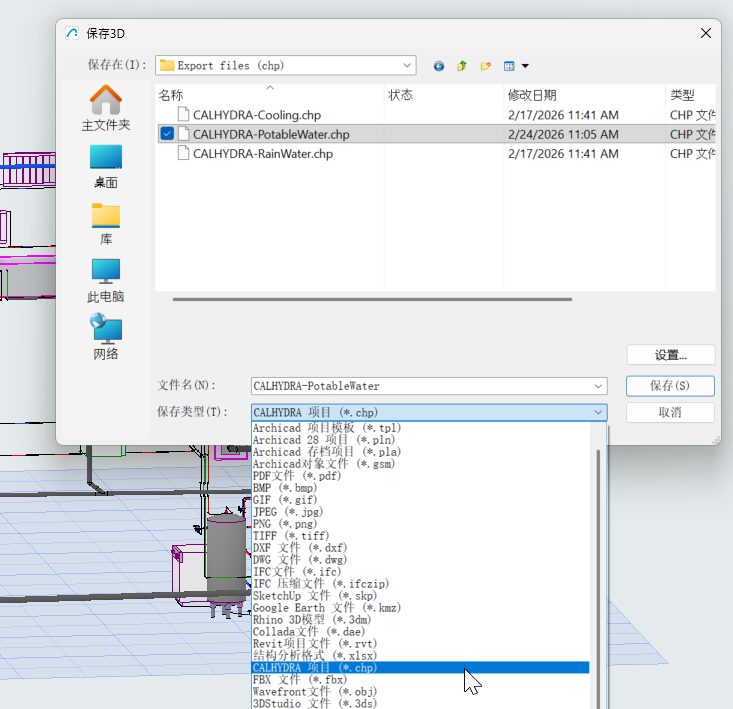

1。在 Archicad 中，轉到檔案 >另存為...
2。在檔案類型下拉選單中，選擇 CALHYDRA 專案檔案 (*.chp)
3。指定位置和名稱，然後點擊 儲存
您在 CALHYDRA 轉換器中選擇和映射的所有系統都將導出到此 .chp 檔案中。
第 4 步 - 將專案導入 CALHYDRA
1。啟動 CALHYDRA

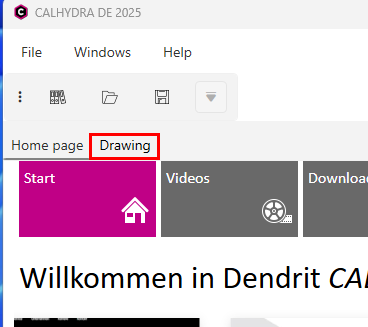

2。從主頁切換到繪圖選項卡

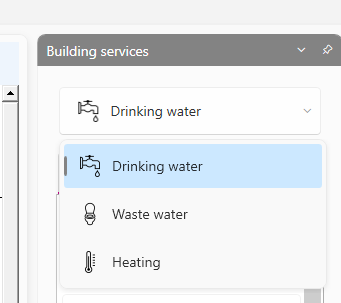

3。在樓宇服務下選擇相應的服務： 飲用水、廢水或暖氣
4。使用 檔案> 導入管網 加載在步驟 3 中導出的 .chp 檔案
CALHYDRA將在其等軸測視圖和表格視圖中顯示導入的管網。

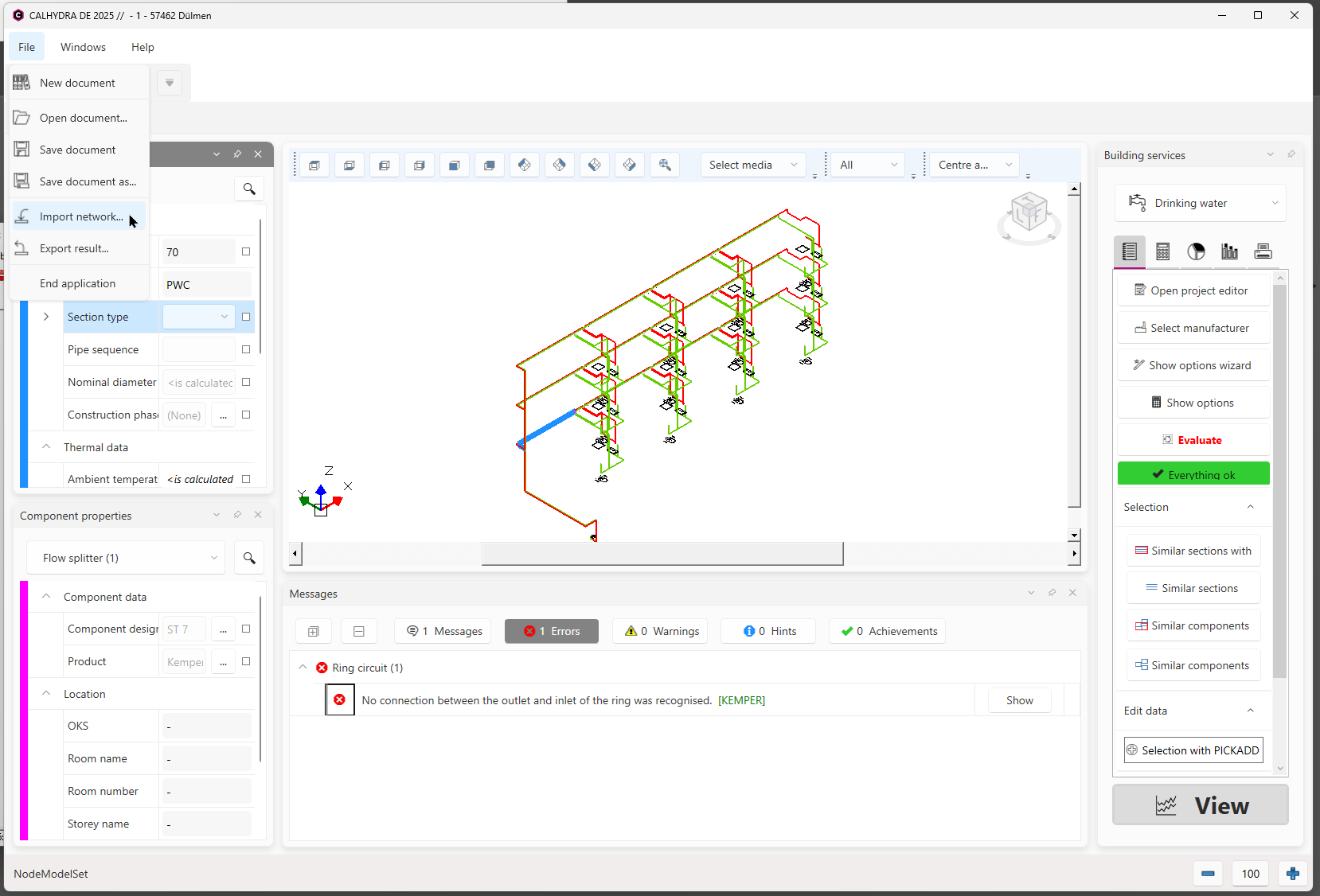

將管網導入 CALHYDRA
如果管網中包含特殊物件（如飲用水存儲或加熱器），CALHYDRA 可能會提示您從其數據庫中選擇合適的產品。
步驟 5 - 在 CALHYDRA 中運行計算
步驟 6 - 從 CALHYDRA 導出結果
1。計算成功後，使用 檔案> 導出結果
該檔案通常使用 .calhydraResult 格式。
2。將結果檔案儲存在可訪問的位置

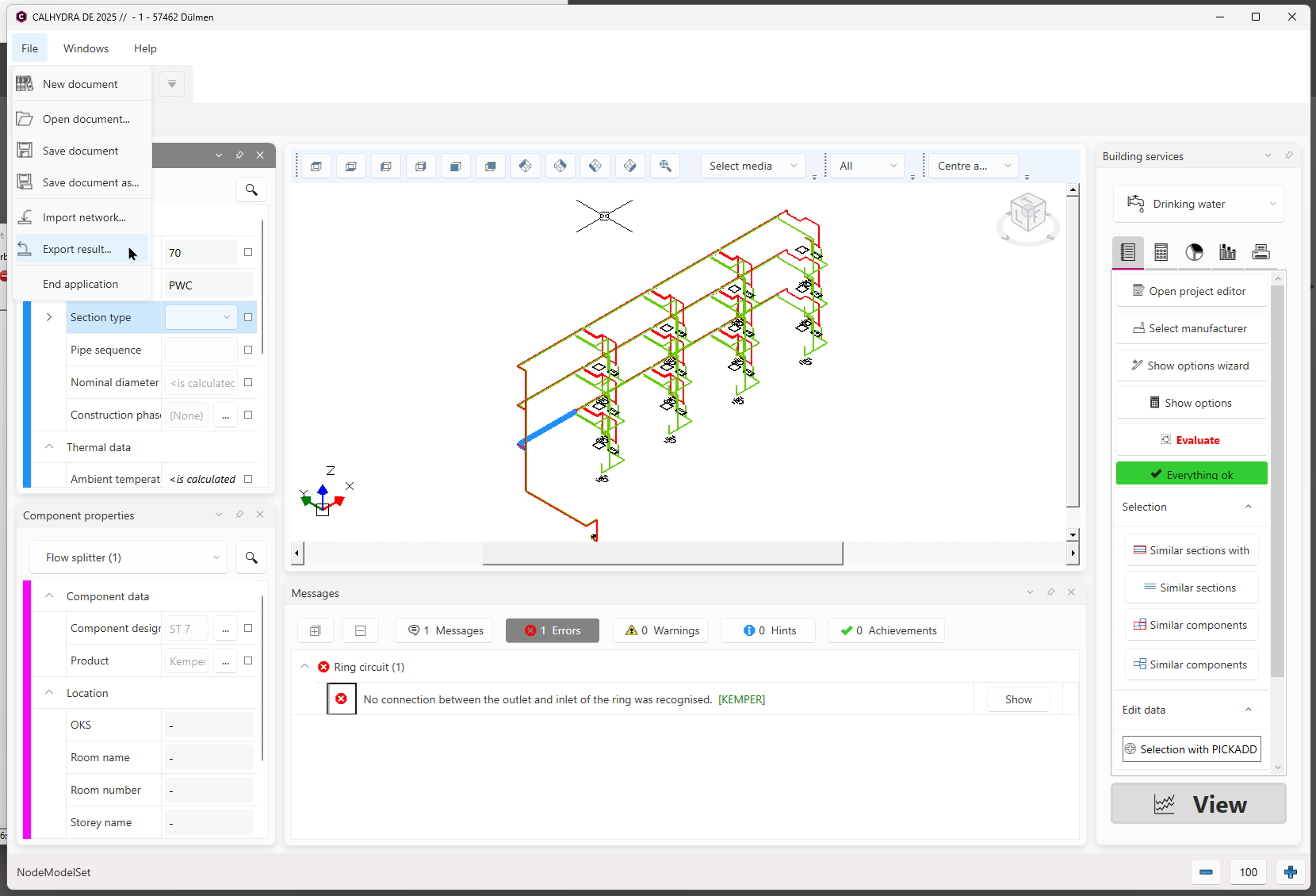

從 CALHYDRA 輸出結果
步驟 7 - 導入結果並更新管道尺寸
1。在 Archicad 中，開啟相應的 MEP 專案
2。轉至 檔案> 互操作性> CALHYDRA 連接> 從 CALHYDRA 導入結果
3。瀏覽在步驟 6 中導出的 .calhydraResult 檔案
4。點擊開啟
Archicad 將使用 CALHYDRA 結果更新所有匹配路徑的管道尺寸。

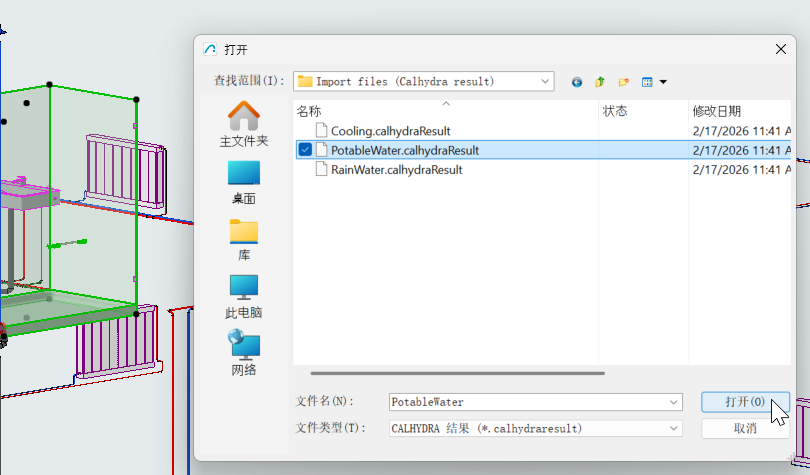

將結果檔案導回 MEP Designer
在團隊工作中：確保保留要更新 管道元件。 否則，不會進行更新。
•CALHYDRA 系統轉換器對話框中的系統/介質映射是否正確？
•Archicad 佈設規格中是否存在 CALHYDRA 計算的尺寸？ 否則，佈設尺寸將保持不變，不會有錯誤反饋。
提示：在 Archicad 和 CALHYDRA 中使用相同的佈設規格。
•這是一個團隊合作專案嗎？ 確保已保留即將更新的管道元件。
使用一下模型進行比較：
•導入計算結構前儲存版本，以及
•導入後的模型。
模型對比會準確顯示出哪些管道的尺寸發生了變化。

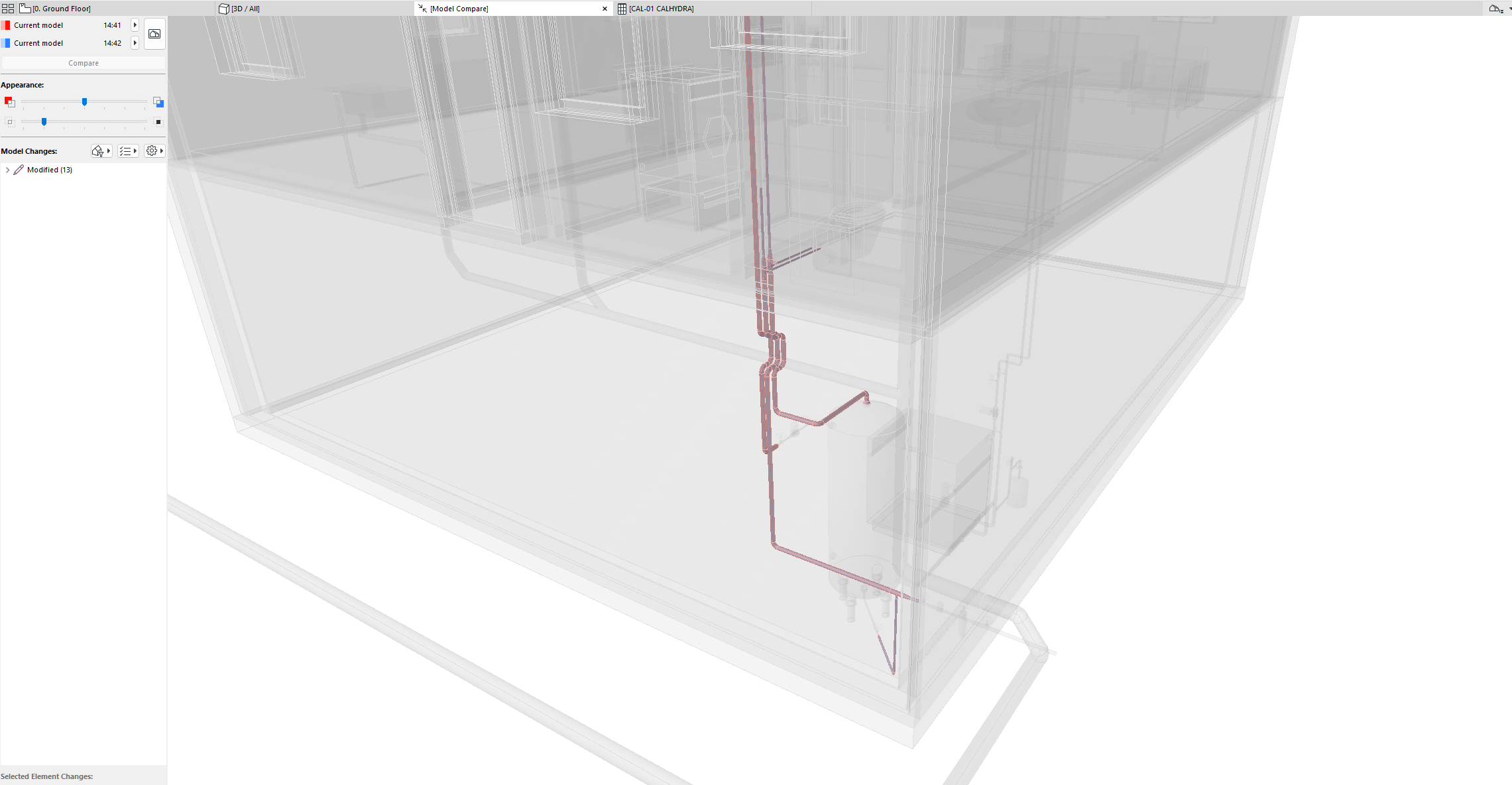

使用模型比較查看變化
為了獲得正確的結果，請使用以下提示設定您的 MEP 系統。
廢水系統
在 MEP Designer 模型中：
•建模並連接兩個獨立的 MEP 系統： 通風管道和廢水管道
•在 CALHYDRA 系統轉換器中，將通風系統映射為 LT（Vent Line）
循環飲用水 (PWH-C)
在 MEP Designer 模型中：
•建模並連接兩個獨立的 MEP 系統： 主飲用水系統和循環管線。 循環需要作為一個單獨的系統，並在 CALHYDRA 轉換器中進行相應設定
•對飲用水和循環系統進行單獨分類和映射
在 CALHYDRA：
•根據提示選擇合適的飲用水存儲/加熱器物件
供暖和製冷系統
在 CALHYDRA：
•指定 功率 (W) 值：
–點擊每個散熱器（用熱設備），填寫功率參數。
–缺少功率參數會導致報錯： “在用熱設備（名稱）中未輸入功率。”
•在需要處分配容量（升）數值：
–為正確計算膨脹水箱，請在散熱器上設定容量（升）參數。
–如果缺少，則顯示 CALHYDRA： "“x個組件缺少容量訊息。”"。

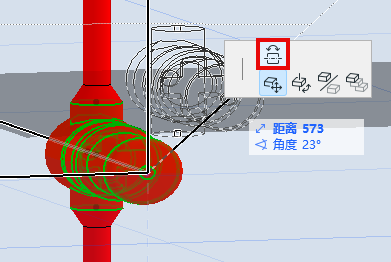

•流向： 如果 CALHYDRA 通知您附件與系統流向相反，請在 Archicad 專案中使用 "翻轉方向 "命令糾正附件流向，然後重新導出。
雨水系統
在 CALHYDRA：
•設定屋面排水目標排水量（l/s）參數
•確保屋面排水管網建模清晰、分類正確
–如果缺少，則顯示 CALHYDRA： "該流程沒有分配到某個區域，也沒有確定的目標流程。
•不支持在單個導出中混合多個專業
–如果 CALHYDRA 專案同時包含多個專業的系統，CALHYDRA 將不會繼續計算
–每次僅限為一個專業模塊設定導出/轉換器配置。
•目前不支持的系統
以下情況被明確排除在外，無法進行可靠的計算：
–冷水循環
–分流器
–供熱和製冷系統的複雜水力管網
•分類完整性要求
–請勿刪除或重命名 CALHYDRA 分類系統
–您可以重新組織或刪除單個條目，但系統名稱必須保持不變，映射才能正常工作
飲用水計算
•DIN 1988-200:2012-05
•DIN 1988-300:2012-05
•DIN 1988-500:2011-02
•DIN 1988-600:2010-12
•DVGW Arbeitsblatt W 551:2004-04
•VDI/DVGW-Richtlinie 6023:04-2014
•VDI-Richtlinie 6003: 2004 年 10 月
•DVGW-Arbeitsblatt W 575
排水計算
•DIN EN 12056
•DIN 1986-100
