拉伸1D構件

沿其長度（本地X軸）拉伸1D構件，以便它可以連接到附近的另一個構件。

對於每個拉伸調節器，您可以設定最大允許拉伸距離（“最大拉伸”）。此距離是在未調整的1D構件節點和/或未調整的2D構件平面之間測量的。

注意：定義的公差為長度類型值：個性設定 > 工作單位中的長度單位可應用於此處。



將1D構件拉伸到1D構件

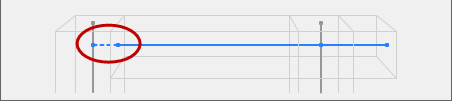

將1D拉伸到1D（一個到另一個）

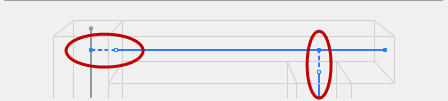

將1D拉伸到1D（相互之間）





將1D構件拉伸到2D構件

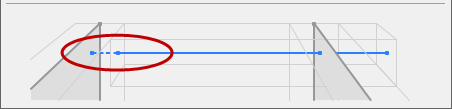

將1D拉伸到2D（一個到另一個）



將1D拉伸到2D（相互之間）



1D柱向下拉伸到達2D板；
板邊緣拉伸至側面樑

參見調整相連的末端。
