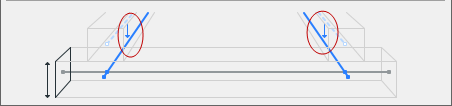

偏移1D到1D

偏移總是在一個方向上發生（一個到另一個）：調整的構件將偏移到其目標構件；目標構件將保持不變。

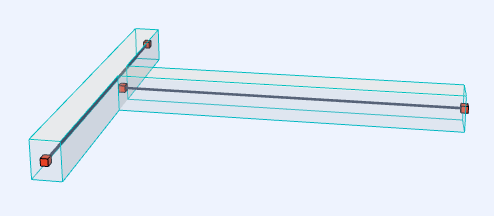

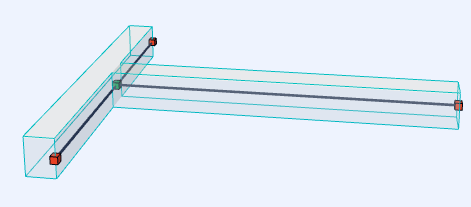

連接樑：偏移調整之前和之後

1D到1D的偏移選項

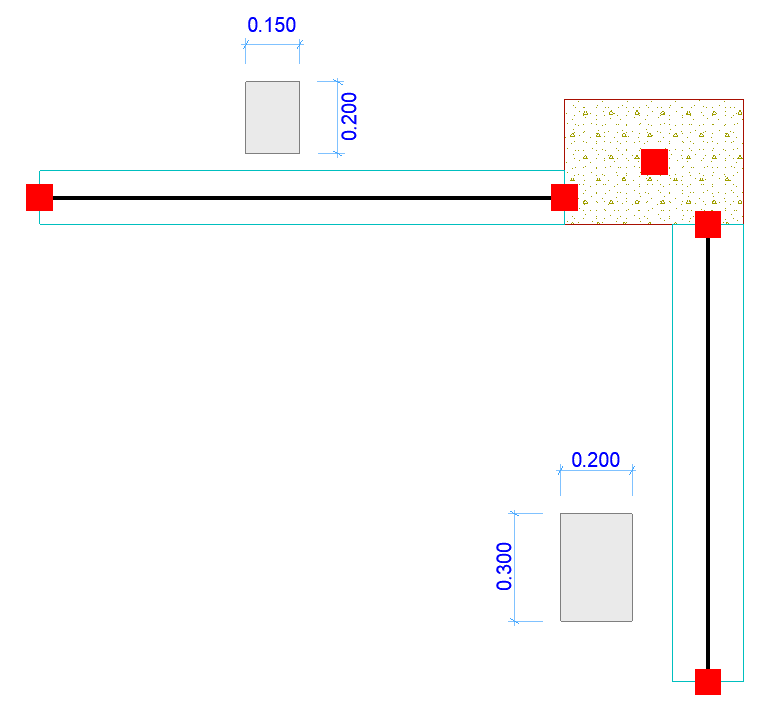

讓我們以連接到柱的2個樑為例。每個樑具有不同的橫截面，並以與柱不同的偏心度放置。

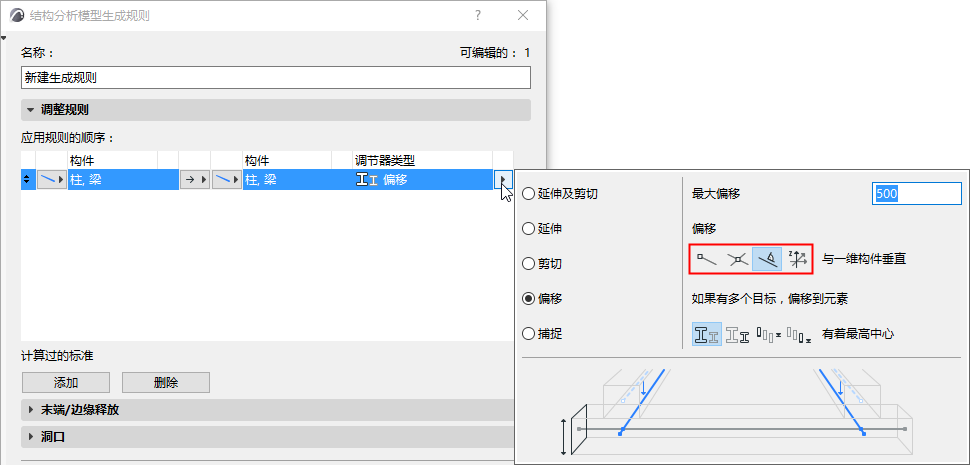

點擊“偏移調整器類型”箭頭，選擇“1D偏移”的選項。

設定最大允許偏移距離。

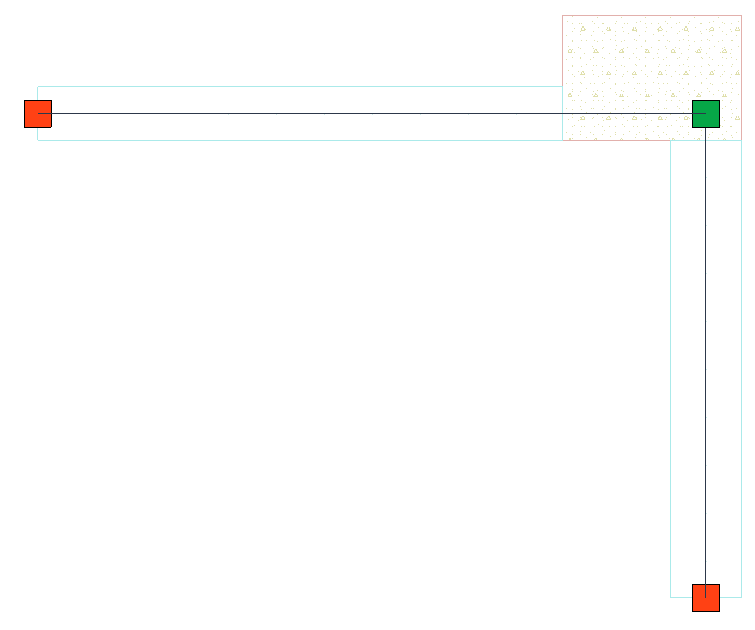

從四個偏移邏輯選項中選擇：

各選項的說明見下表。

僅全局Z方向

如果1D構件應當僅在全局Z方向偏移，則勾選此複選框。其他方向的偏移將不適用。

參見有多個目標構件時的偏移選項。
