偏移1D到2D

偏移總是在一個方向上發生（一個到另一個）：調整的構件將偏移到其目標構件；目標構件將保持不變。

調節器偏移1D構件到目標2D構件最近的邊緣（而不是最近的點），前提是目標邊緣仍然在“最大偏移”範圍之中。

1D到2D偏移選項

讓我們用連接到柱的2個牆為例。每個牆具有不同的核心厚度，並且以外表面與柱對齊的方式放置。

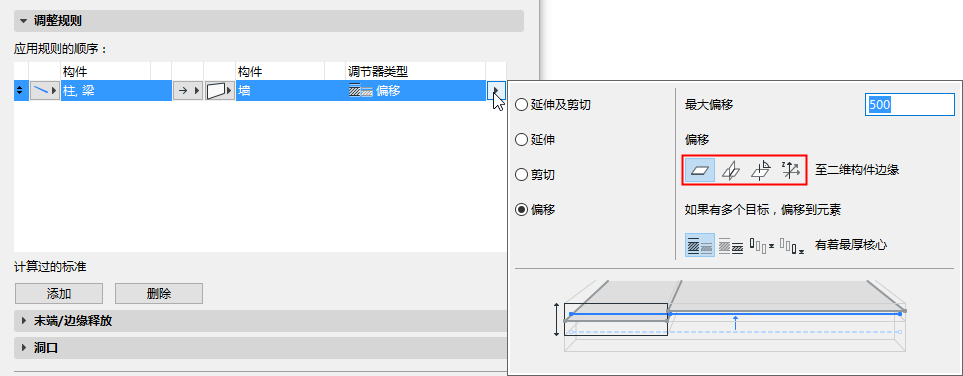

點擊“偏移調節器類型”的箭頭以選擇“1D偏移到2D”的選項。

設定最大允許偏移距離。

從四個偏移邏輯選項中選擇。

各選項的說明見下表。

注意：如果您還啟動“僅在全局Z方向上偏移”，則“查找邊緣”選項僅限於Z方向。

僅全局Z方向

如果1D構件應當僅在全局Z方向偏移，則勾選此複選框。其他方向的偏移將不適用。

參見有多個目標構件時的偏移選項。
