範例1 偏移樑到板

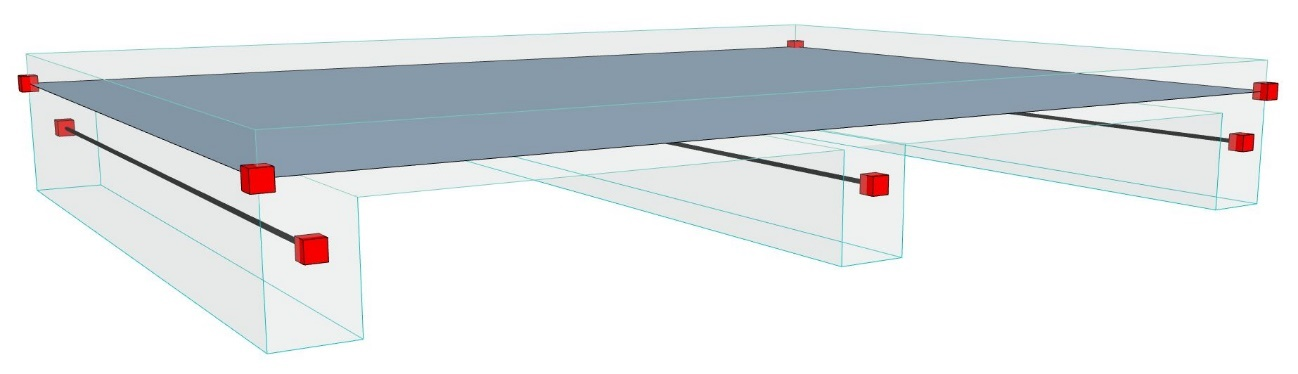

啟動結構分析模型,我們看到樑的1D構件(軸)與板沒有連接:缺少對結構分析非常必要的連續性。

解決方案是生成將樑的軸偏移到板的規則。

構件組1:樑

構件組2 板

方法:一個到另一個(調整樑到板)

調節器類型:偏移

額外選項,包括最大允許偏移。

在此例中,我們使用全局Z方向。

注意:定義的公差為長度類型值:個性設定 > 工作單位中的長度單位可應用於此處。


點擊確認應用該規則。此時樑的軸被偏移到了板的平面(沿著Z軸的方向)。

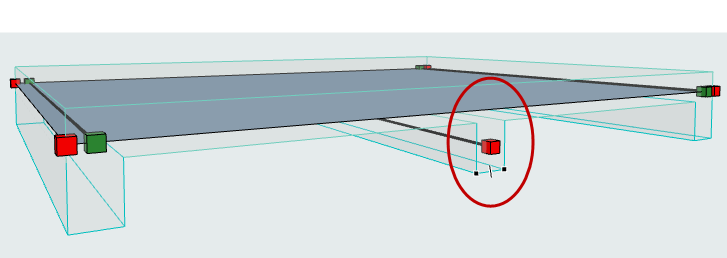

但是樑還有一個軸(中心樑)是保持在原位的。看起來這是一個錯誤。

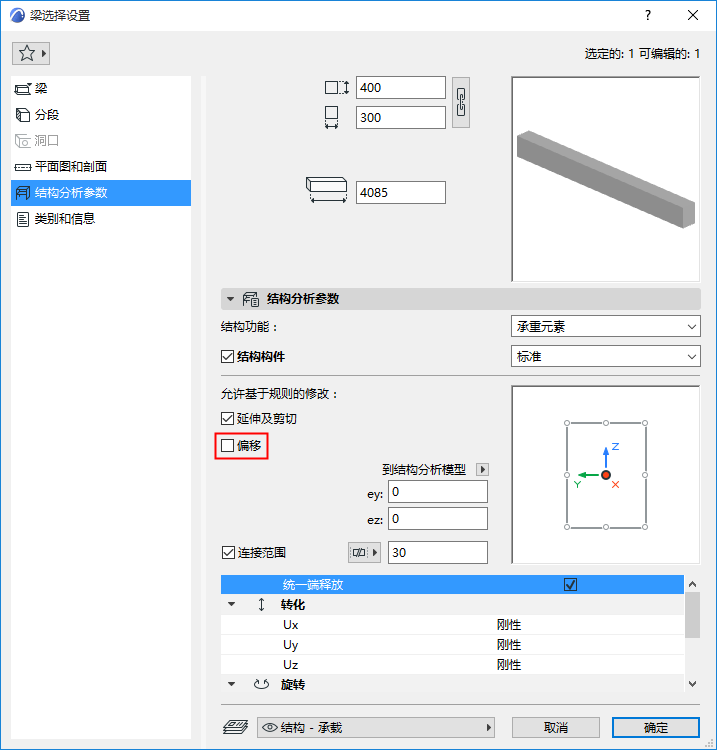

選擇中心樑並檢查其設定。此處,樑很明顯沒有參與到偏移規則,因為在元素層面的偏移設定(位於樑設定—結構分析參數面板)並未被勾選。


請通過以下步驟解決此問題:

請勾選樑設定中的偏移複選框。

點擊確定關閉設定對話框。

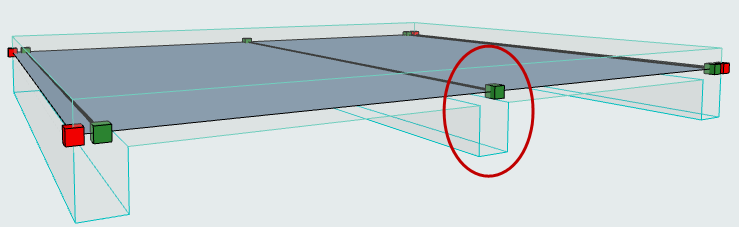

現在模型就會自動應用所定義的生成規則啦。現在樑的軸就會根據規則偏移了:


當前規則沿著Z軸方向將樑偏移到板。此模型的結構被認為是正確的。

您也許更傾向以下選項:樑的軸被偏移到板的邊緣。

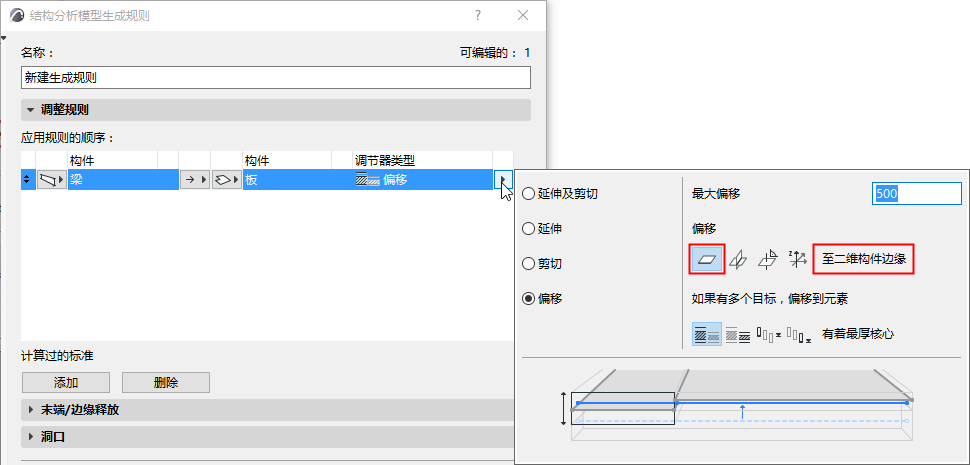

在生成規則中調整此選項:


點擊確認應用該規則。

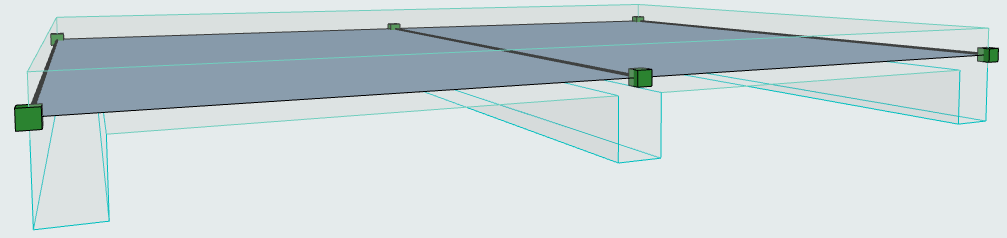

此時,兩個邊緣樑的軸被偏移到板平面的邊緣(而不是如上例那樣在豎直向上的方向,上例中的“全局Z軸偏移”複選框被選中)。

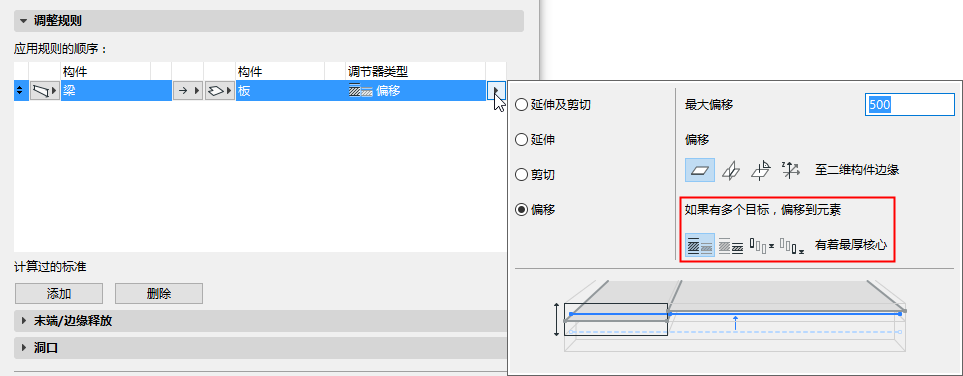

如果元素可以被偏移到多個目標元素,則請明確定義一個目標。

預覽圖形有助於您理解每個選項:


參見有多個目標構件時的偏移選項
