範例3 捕捉

我們繼續上面的例子。對角線支撐仍然沒有滿足連續性的要求，在結構分析軟體的後期處理中可能會導致一些問題。

用戶應適用“捕捉”調節器來相應作出調整。

這將是的結構軸旋轉從而將其末端節點連接到通過“拉伸”調節器生成的樑柱連接。

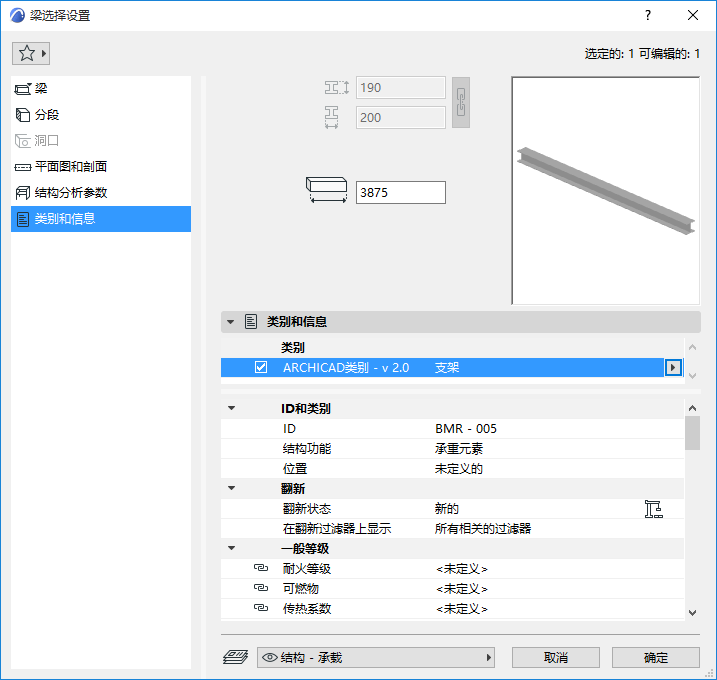

請注意將調節器定義為僅應用於正用作模型支撐元素的樑。在本專案中，此類樑被分類為“支撐”。

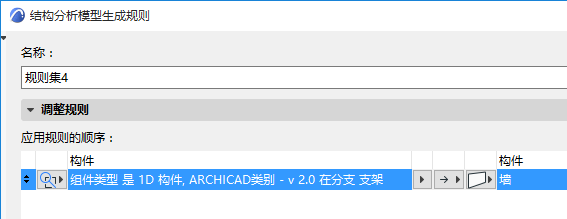

將捕捉規則定義為僅調整分類為“支撐”的1D構件：

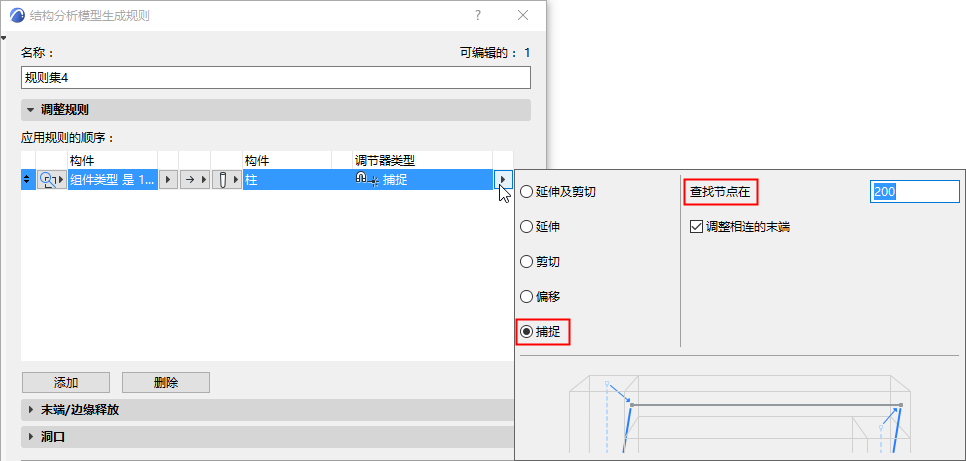

調節器類型讓您能夠定義目標捕捉節點的最大距離。

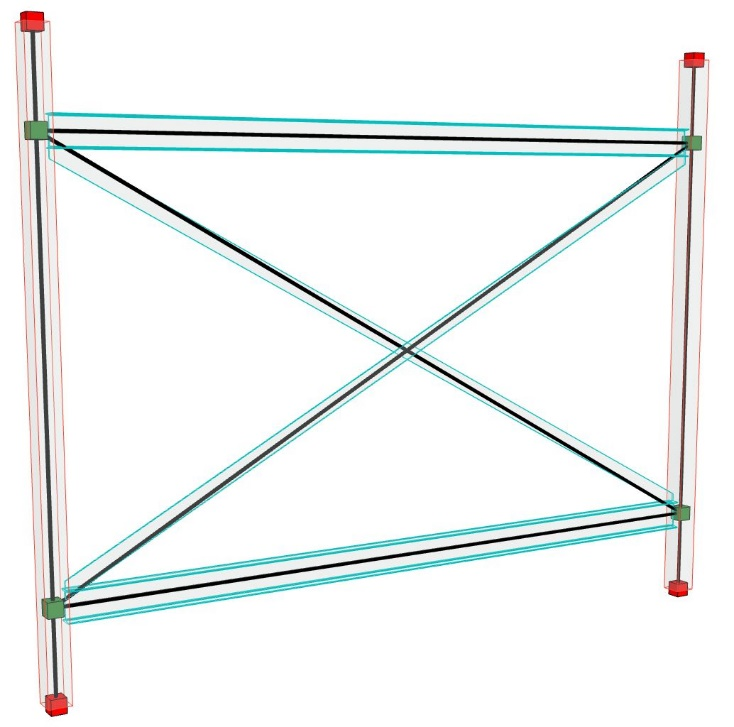

對角支撐會捕捉到柱。
