此調節器與“拉伸”相反：它會縮短重疊的結構分析構件。

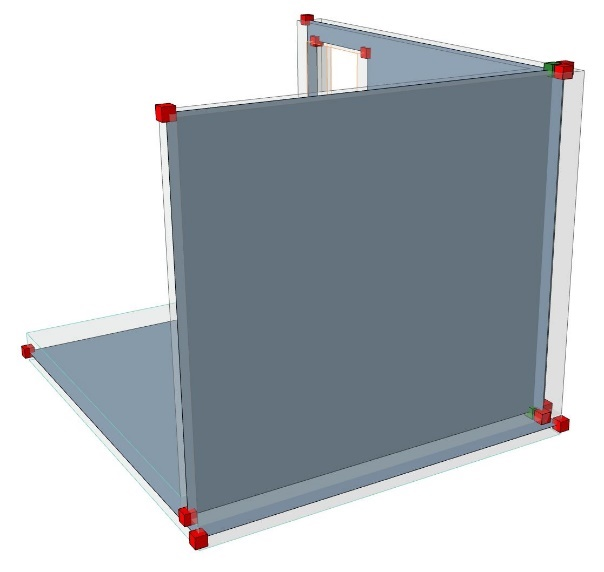

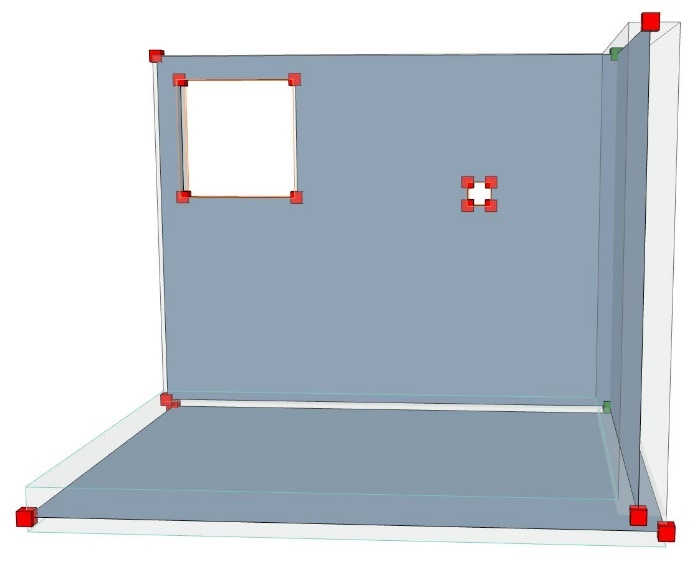

開啟結構分析模型的可見性即可發現以下問題：
–牆與板之間的間隙；
–板的邊緣與牆沒有對齊；
–牆在轉角處互相重疊。
1。如要解決第一個問題，請使用“拉伸”調節器拉伸牆到板。
2。第二個問題的解決辦法是使用“縮短”調節器縮短多餘的板，使其對齊至牆的邊緣。

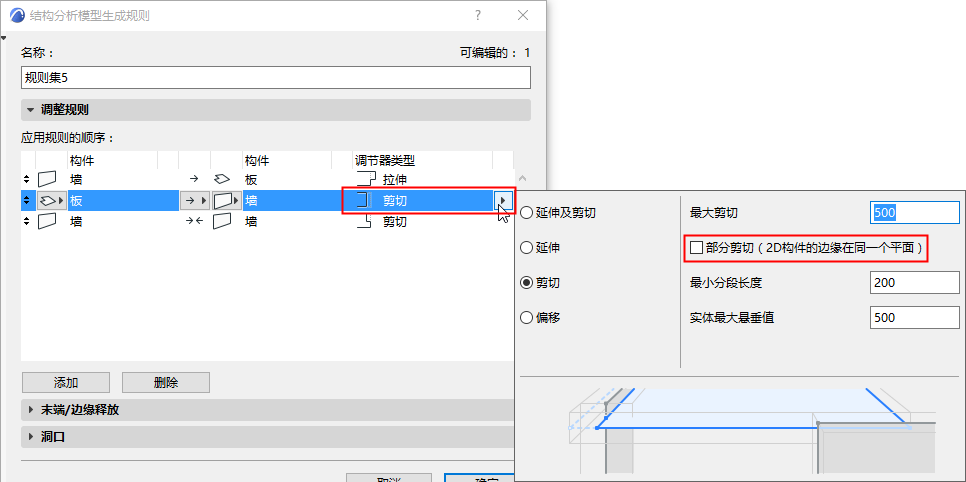

–參數：在此例中，我們會剪切整個邊緣，因為板沿著整面牆的長度放置。因此，取消勾選“部分縮短”選項。

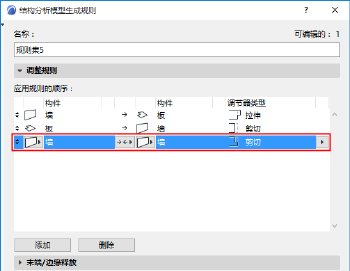

3。解決第三個問題需要我們縮短在拐角相交併重疊的兩面牆的邊緣。此處，牆既是修飾器又是目標元素，規則運行方式是“相互之間”，因為兩面牆都必須被分析和剪切。

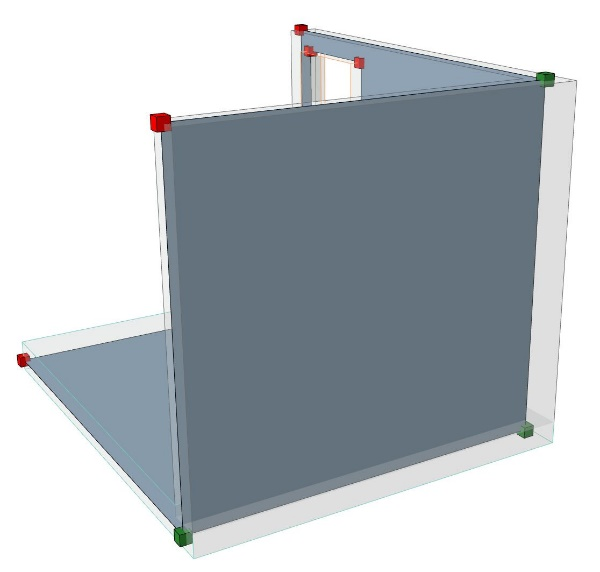

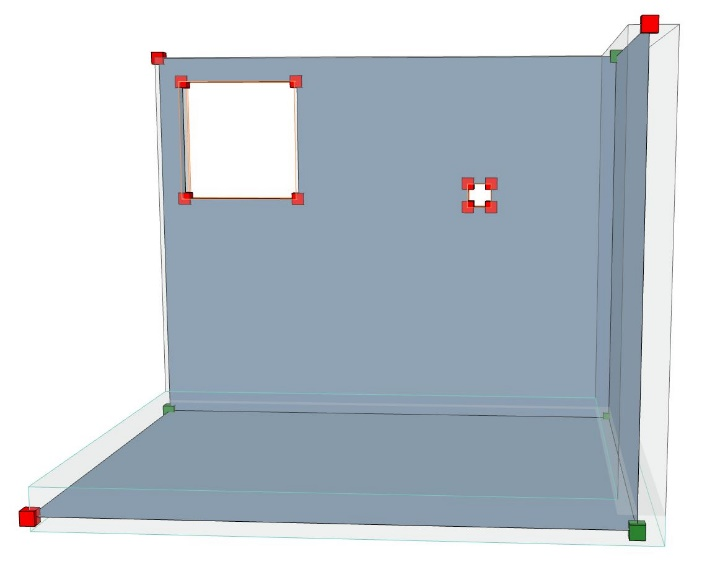

調整過的結構分析模型如下所示。
