轉到檔案>互操作性>SAF> SAF轉換器。

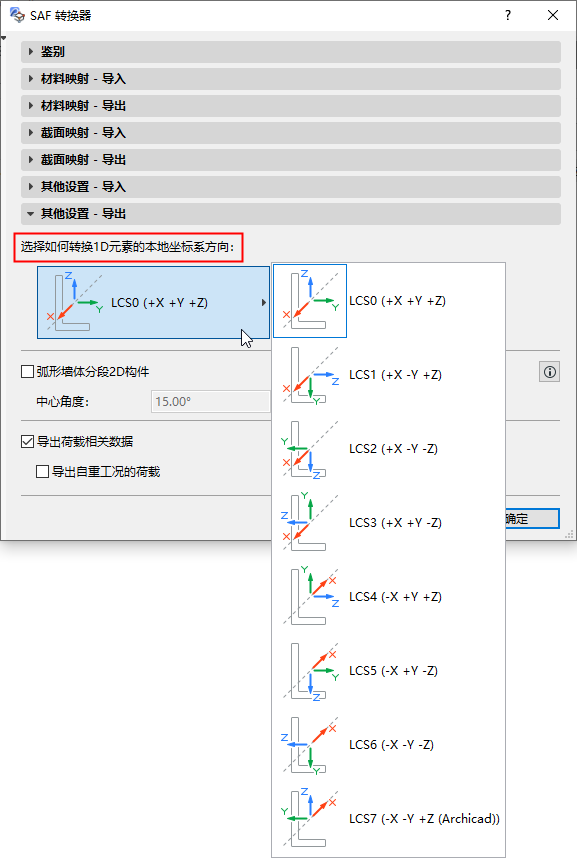

使用雜項設定--導出面板，以獲得以下選項：
在各個接收軟體中，目錄中的橫截面會根據主1D構件的本地座標系（LCS）所定義的預設XYZ方向放入工作空間。
: 由於LCS標準會因軟體而異，故而須選擇接收軟體所使用的標準：點擊在SAF導出轉換器面板中顯示的LCS標準。
在SAF檔案導出時，Archicad將相應地轉換輸出元素，以便在接收軟體中正確定向1D構件的橫截面。
我怎麼知道選擇哪個本地座標系？
若導入了針對特定軟體優化的預定義SAF轉換設定，則本地座標系已被正確定義。

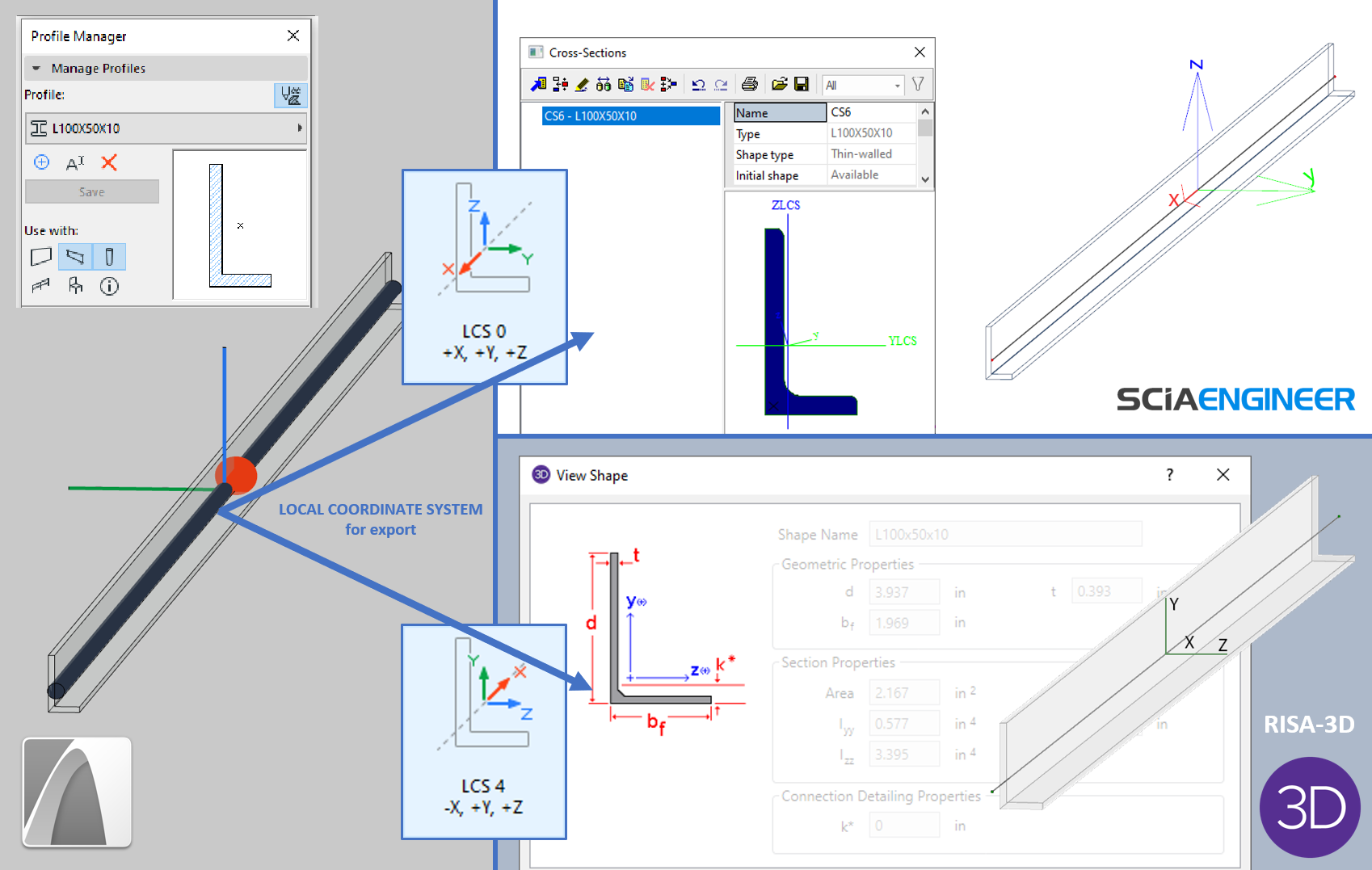

要識別接收軟體所使用的LCS，請執行以下操作（並查看下圖）：
1。將一個L形的Archicad截面屬性映射到接收程序中的對應屬性。(使用非對稱截面--如L，其方向非常明顯。)
2。在接收軟體中，使用預設的位置放置相應的L橫截面（不需要額外旋轉或鏡射），使其"面朝"方向與Archicad截面的方向相同。
3。在1D構件的LCS中查看所放置橫截面的位置。一般而言，歐洲軟體（如SCIA引擎）使用LCS 0，而美國軟體會使用LCS 4（如RISA-3D）或LCS 3。
4。在SAF導出轉換器中，選擇與您的接收軟體對應的LCS選項。
注意：不需要在SAF導入轉換器中設定LCS。導入SAF檔案時，Archicad會基於“橫截面LCS”模型數據，自動將導入的元素位置加以轉換。

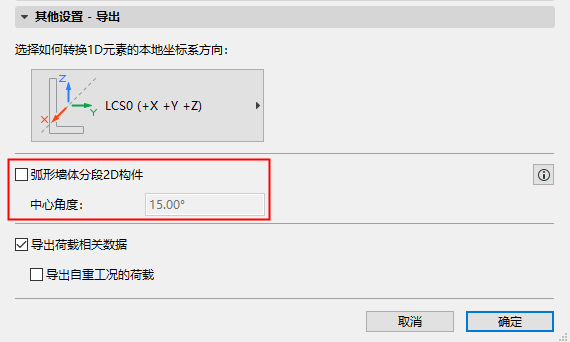

弧形牆體分段2D構件
此設定影響從弧牆生成的2D元素的SAF導出。
預設情況下，“分段”處於禁用狀態。如果您的結構分析軟體可以處理由曲面牆生成的彎曲的2D構件，則不用勾選該複選框。
什麼時候您應該啟用分段？
僅當接收結構分析軟體無法 處理弧面牆時，才選中此框。彎曲的2D構件將作為多個分段導出。
在中心角度字段：為分段定義最大中心角度。
–得到的分段會接近您所定義的中心角度（不會超過），但也可對其做以下調整：
-如果彎曲牆的終點旁邊有額外的節點（例如，連接元素與牆相交處的結構節點）, 那麼則會建立分段以使他們的終點與現有的節點重合。
-基於這些節點位置，實際的中心角度值（和分段長度） 會有所差異。
特別注意
–如果啟用弧牆2D元素分段: 接收軟體將生成其他分段端點，以與連接到彎曲牆的任何“結構支撐”和“結構分析鏈接”的節點重合。
–導出的牆分段的新生成的內部邊緣會將邊緣釋放設定為剛性（無論原始牆邊緣的釋放值是多少）。
導出荷載相關數據
預設強開下啟用。
如果要在將結構分析模型導出到SAF時忽略所有與荷載相關的數據，請禁用此設定。
例如，在以下涉及數據往返的場景中：
•結構軟體使用Archicad無法識別的載荷數據
•建築師選擇不將SAF檔案的荷載數據合併到Archicad模型中
在這種情況下，往返數據交換過程可能導致與荷載相關的數據丟失。如要避免數據丟失，您可以選擇禁用該復選框。荷載數據將被忽略。
導出自重工況的荷載
預設關閉。
大多數分析程序不處理來自外部程序的自重荷載。
