如何修復類型映射對話框中的錯誤警告

Archicad提供IFC導出的類型映射預設配置。 各預設分別被優化為支持某個IFC方案：IFC2x3 或 IFC4。

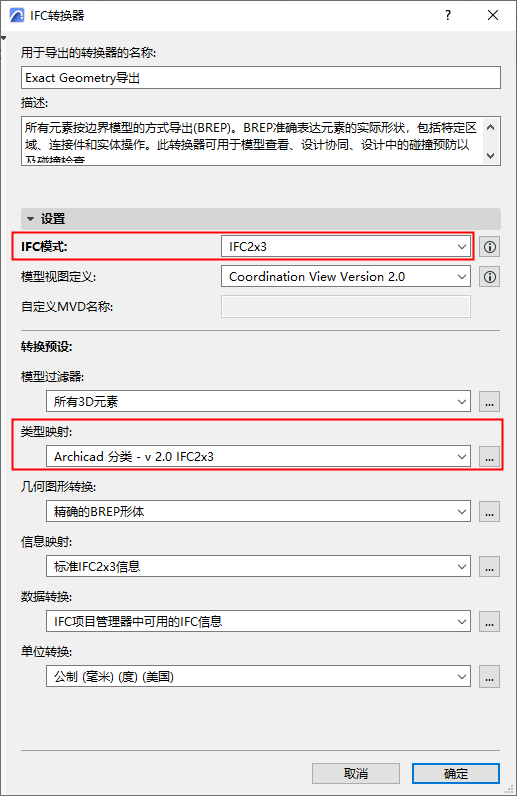

若使用下圖所示的預定義預設，則映射無誤。

若自定義類型映射預設或更改架構定義，可能會導致映射定義過時或不正確，因為不同架構（例如IFC2x3與IFC4）中的IFC類型定義存在一定差異。

IFC轉換器對話框及類型映射子對話框會提醒任何不兼容的類型映射定義，並幫助解決它們。

此處的自定義類型映射預設應該是兼容IFC4方案的。但這個警告表明有一個錯誤：

點擊三點按鈕開啟類型映射預設對話框。

此處也同樣指出了錯誤。

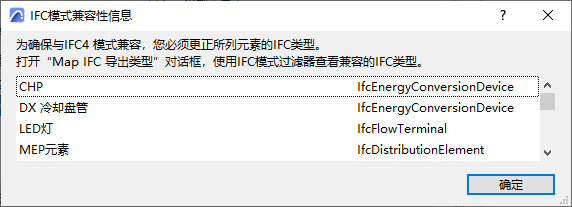

點擊訊息 按鈕查看詳細內容。

點擊 OK 返回主對話框，再點擊開啟為導出映射IFC類型 對話框...

設定過濾器為“為IFC4方案顯示IFC實體”，如下圖所示。

這將設定對話框，以便強制選擇與IFC4兼容的映射定義。

左側的樹視圖中，可查看報錯的分類專案：它們被標記上了警告方框。這些專案可能已正確映射到IFC2x3，但由於命名標準已更改或擴展，須重新映射這些專案以使用IFC4的相應新術語。這很簡單。

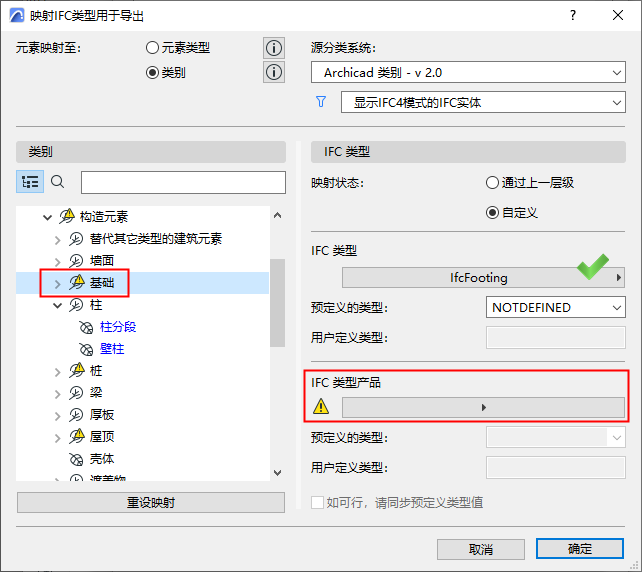

1。選擇出錯的分類專案（如基礎）。

其映射定義位於右側。IFC類型沒有問題，但缺失了IFC類型產品。

2。點擊IFC類型產品 彈出框以查看兼容映射選項。選擇其中一個並點擊選中。

為各個出錯的元素重複該映射以確保類型映射預設與IFC4兼容。
