參數

在GDL物件編輯器中顯示當前圖庫部件的參數。

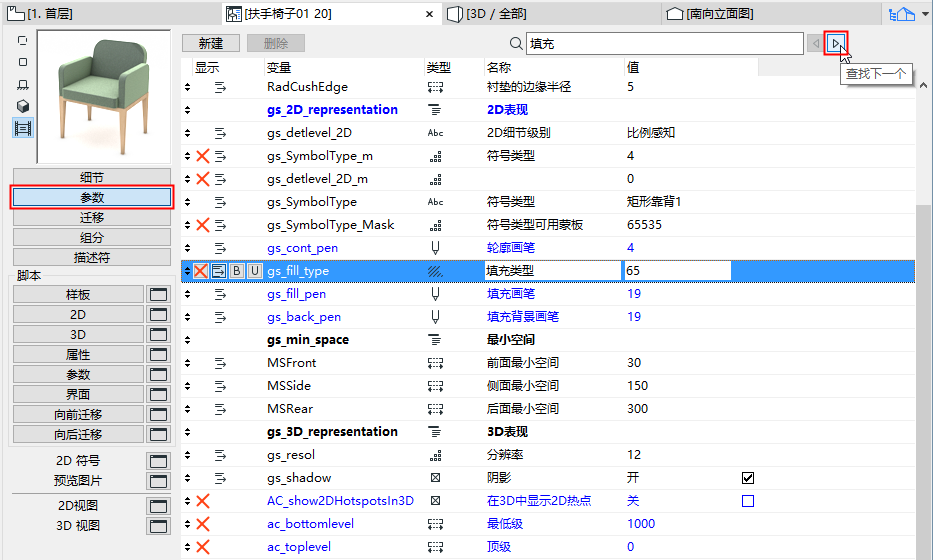

搜索參數

在搜索字段中輸入文字串來定位變量，名稱或數值列字符串的任一部分。游標跳到第一個找到的實例。使用查找下一個/查找上一個按鈕來跳到其他可找到的實例。


分配值到參數列表內的變量集，可以定義特定GDL物件的屬性。當您選擇一個使用GDL 物件的工具時，在這裡分配的值將是在設定對話框中找到的預設值。這些在本地定義的參數也可以通過物件的不同腳本來調用。

以藍色出現的參數是屬於被編輯物件子類的必要參數。

可選參數可以在物件的GDL描述中加以應用。當您從工具箱開啟適當的設定對話框的時候，為它們指定的值將變為顯示的預設附加值。

可選參數的常用來定義比如門窗面板數目以及一個部件的常用表面等。

使用新建和刪除按鈕建立或刪除參數。

突出顯示要編輯的參數。對於必須出現的參數，您不能編輯變量名或者類型圖標。對於可選參數您可以編輯所有參數。

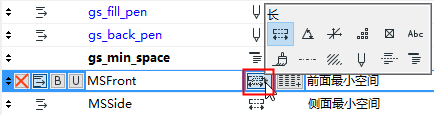

設定參數類型

類型圖標控制數值的解釋方式。


圖標

參數名稱

描述


長度：

指定GDL物件的物理尺寸（並使它轉換成正在使用的單位）， 必須是一個正數。


角度

為旋轉轉換和定義弧線之類的GDL操作指定小數度數表示的角度值。


實數

為在GDL計算中包括一個放大因子之類的應用，指定小數表示的非量綱值。


整數

為在一個GDL描述中定義不同組件數目，或定義通過GDL腳本的一部分進行循環的次數之類的應用指定整數，無量綱值。


佈爾

使用值1或0。使用它可以啟動或停用GDL物件中的操作或項。直接輸入值，或點擊參數行右側的複選框。


文字

在參數值框中輸入最多 255 個文字字符。


畫筆

將畫筆屬性指定為GDL參數


線型：

將線型屬性指定為GDL參數。


填充類型

將填充屬性指定為GDL參數。


截面

將截面屬性指定為 GDL 參數


表面

將表面屬性指定為GDL參數


建築材料

指定建築材料屬性作為GDL參數


分割符

虛擬參數，讓“參數列表”更有組織性，更易於查看。


標題

虛擬參數，讓“參數列表”更有組織性，更易於查看。


目錄

技術參數，用於存儲多個數據

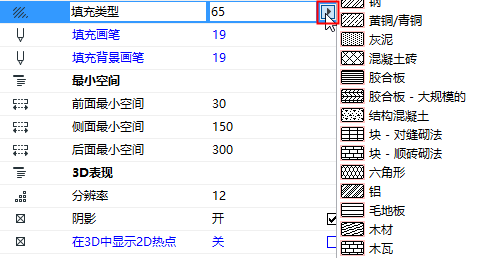

注意：對於表面、線類型、填充類型參數：使用彈出式視窗來選擇一個對應的屬性。


注意：依據您書寫您GDL描述的不同，您使用的參數可以影響圖庫部件的2D和3D外觀。

數組


通過定義一個序列，您可以限制一個參數的可能值。

點擊切換到數組，並開啟數組值對話框。

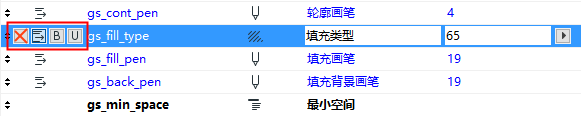

參數的列表格式化

選擇一個參數，然後選用列表格式化圖標。


•隱藏參數：從物件設定對話框的參數面板中刪除參數。

•隸屬關係：為參數建立一個層次結構。高級參數可以是任何類型；但標題類型參數不能是次級的。

•加粗：用粗體字顯示參數名稱。

•唯一：將此物件其餘的參數傳遞到另一個物件時將不傳遞當前參數。

注意：在應用我的最愛至物件時，“唯一”參數會與我的最愛一同被應用，不會被排除在外。
