Edição Gráfica de Elementos MEP

Conexões de portas mais rápidas

Na planta 2D, agora é possível iniciar o traçado a partir de qualquer porta, mesmo quando várias portas estão posicionadas diretamente umas sobre as outras. Ao iniciar o traçado a partir de um dispositivo desse tipo, um texto informativo exibe os detalhes da porta e sua elevação.

Agora você pode usar a tecla Tab para percorrer todas as portas disponíveis e selecionar aquela a partir da qual deseja continuar, sem precisar alternar para a vista 3D

Assista ao vídeo: Gerenciar conexões sobrepostas

Posicionamento intuitivo de equipamentos em linha

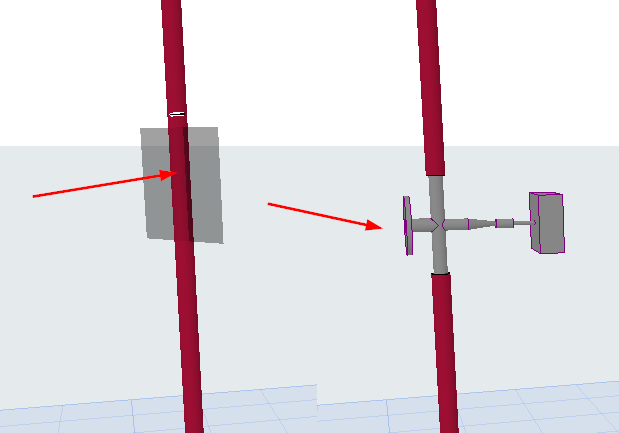

Figura 1. Válvula de 3 vias: Selecione um tubo e clique para posicionar	Figura 2. Elemento Serpentina: selecione um duto horizontal e clique para posicionar

Edição gráfica aprimorada de elementos e traçados MEP

Use os nós de edição gráfica para ajustar conexões e a geometria dos elementos, sem precisar inserir valores em caixas de diálogo.

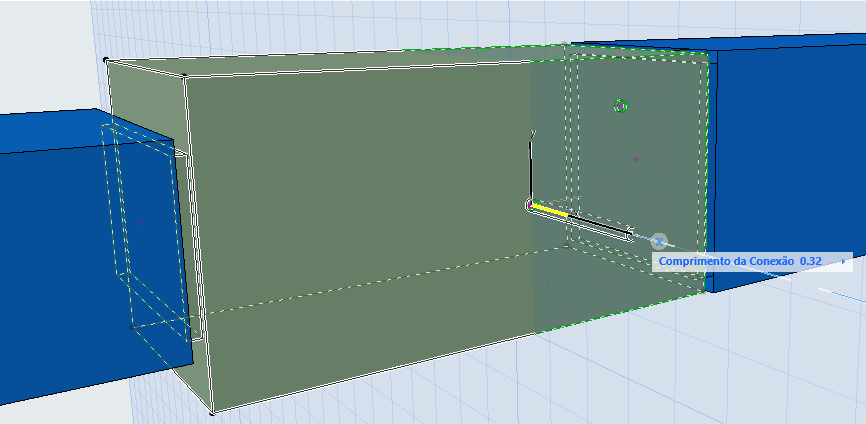

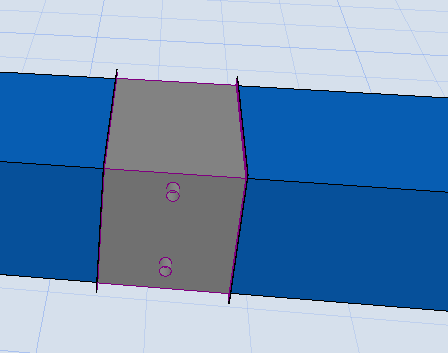

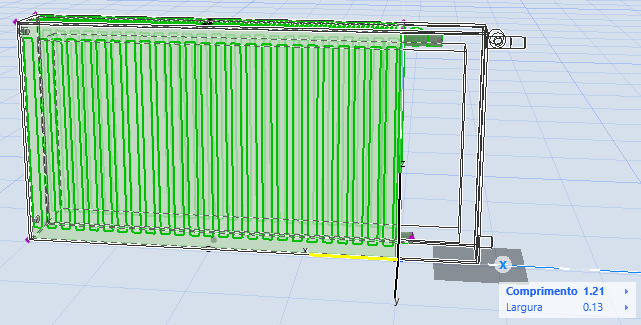

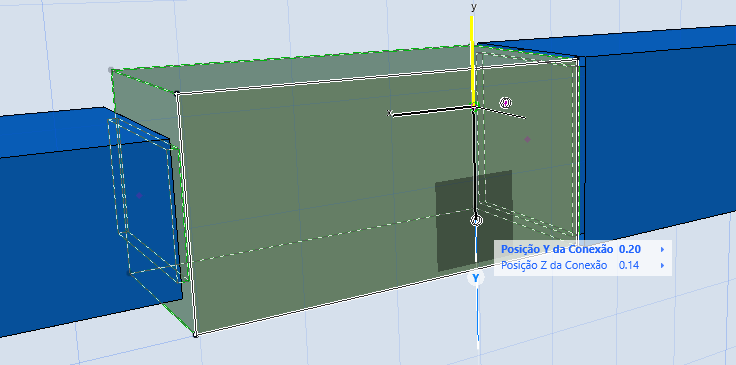

Figura 3. Reposicionar as conexões	Figura 4. Definir o comprimento da conexão	Figura 5. Comprimento, largura, altura

Alinhe um traçado vertical (como duto retangular ou caminho de cabos) conforme necessário — em seguida, você poderá iniciar o traçado horizontal a partir da nova posição.

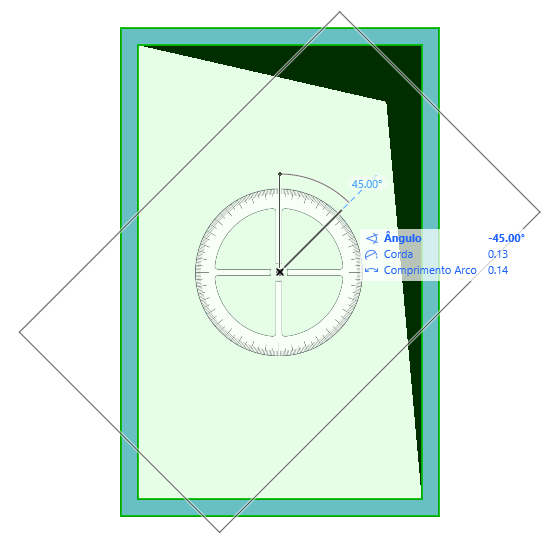

Figura 6. Rotacionar um traçado vertical

Assista o vídeo: Edição gráfica aprimorada
