Editar Tipo de Linha (Símbolo)

Um tipo de linha de símbolo é baseado em um estêncil personalizado de elementos de desenho 2D copiados.

Para criar um novo tipo de linha a ser usada como símbolo faça o seguinte procedimento:

1. Desenhe a estampa na Planta ou em outra janela, usando Linhas, Arcos e Pontos Quentes.
2. Selecione os elementos 2D.
3. Selecione Edição > Copiar.
   Nota: Apenas Arcos, Linhas e Pontos Quentes podem ser usados para definir linhas de símbolo. Splines, tramas, texto ou outros elementos serão ignorados.
4. Abra o diálogo Linhas (Opções > Atributos do Elemento > Linhas).
5. Clique em Novo.
6. Na caixa de diálogo Nova Linha, selecione a opção Símbolo e clique OK.

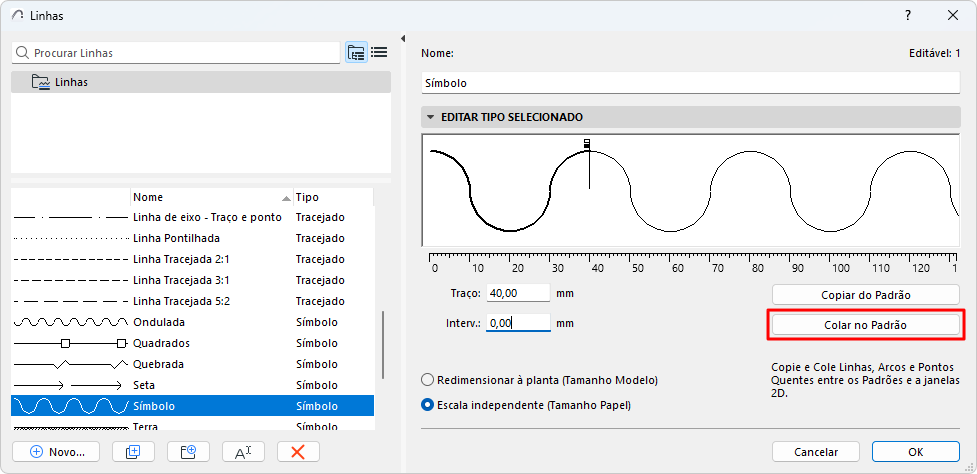

7. Na caixa de diálogo Linhas, clique em Colar no Padrão, abaixo da área gráfica editar tipo selecionado.
   Nota: As operações normais de Copiar-Colar não funcionam nesta caixa de diálogo.





O símbolo aparece na janela de edição.

• Bandeira preta: representa o fim do segmento da linha.
• Bandeira branca: representa o intervalo entre cada segmento.

Edite o segmento da linha e o intervalo arrastando as bandeiras horizontalmente ou edite seus valores no campo Traço ou Interv. (Intervalo) abaixo.

O componente da linha será dimensionado como um todo.

Na linha do Símbolo resultante, a caixa delimitadora dos elementos colados será centralizada na linha central.
