Criar/Editar Trama do Símbolo

Crie uma trama de símbolo baseada em um esboço desenhado em qualquer janela 2D, fazendo os seguintes passos:

1. Desenhe um padrão usando linhas, arcos, pontos de acesso e/ou trama.





2. Selecione todos os componentes do padrão e selecione Edição > Copiar.
3. Vá para Opções > Atributos do Elemento > Tramas.
4. Clique em Novo.





5. Digite um nome para a nova trama.

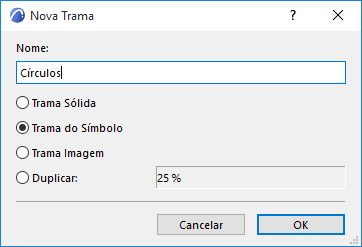

6. Selecione a opção Trama do Símbolo e clique em OK.

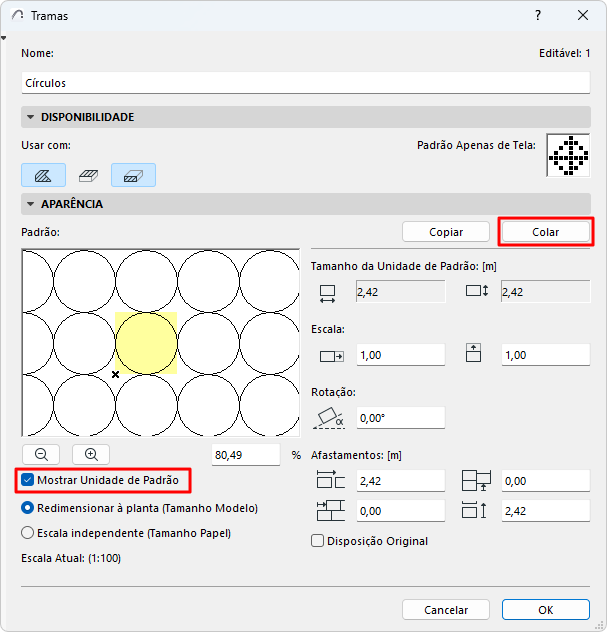

7. No painel Aparência, clique em Colar. Seu padrão copiado aparecerá na janela Padrão.





   Nota:

   • A seleção colada pode incluir apenas Linhas, Arcos, Pontos Quentes e/ou Tramas
   • Se a seleção colada incluir tramas: todos as tramas da Trama de Símbolo colocada serão exibidas com a mesma caneta, mesmo que as tramas de origem usem canetas diferentes.
8. Verifique a caixa Mostrar Unidade de Padrão para destacar uma única unidade do padrão na janela de pré-visualização desta caixa de diálogo.

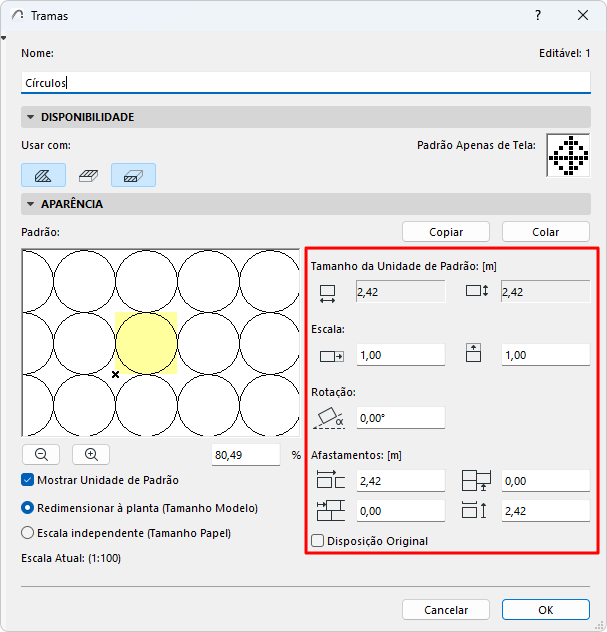

9. Use os controles no Editar padrão de Símbolo para definir o tamanho, padrão e ângulo de rotação para a trama do símbolo.





Tamanho da unidade de padrão

Este é o tamanho absoluto da unidade do símbolo na Planta.

Use estes quatro campos para definir os vetores das linhas que compõem o padrão de símbolo.

Escala

Introduza fatores de escala através dos quais “alonga” a unidade de Símbolo, tanto horizontal como verticalmente. (Por predefinição, este fator é de 1,0, isto é, a unidade de símbolo não é esticada ou encolhida.)

O campo de porcentagem e os botões de zoom abaixo da janela de pré-visualização referem-se apenas à imagem na janela de pré-visualização. A pré-visualização apresenta o padrão de símbolo a uma dada porcentagem, comparativamente à sua aparência na Planta.

Rotação

Introduza um ângulo em graus, se desejar rotacionar o padrão da trama.

Afastamentos

Para alterar a distribuição do padrão, insira valores para o espaçamento horizontal e vertical entre os vetores do padrão.

Você também pode inserir afastamentos para criar intervalos no padrão.

Verifique o Arranjo Original para retornar aos valores salvos.

Para determinar a relação entre as tramas e a escala do Projeto, utilize os dois botões apropriados.

Consulte também Escala das Tramas.

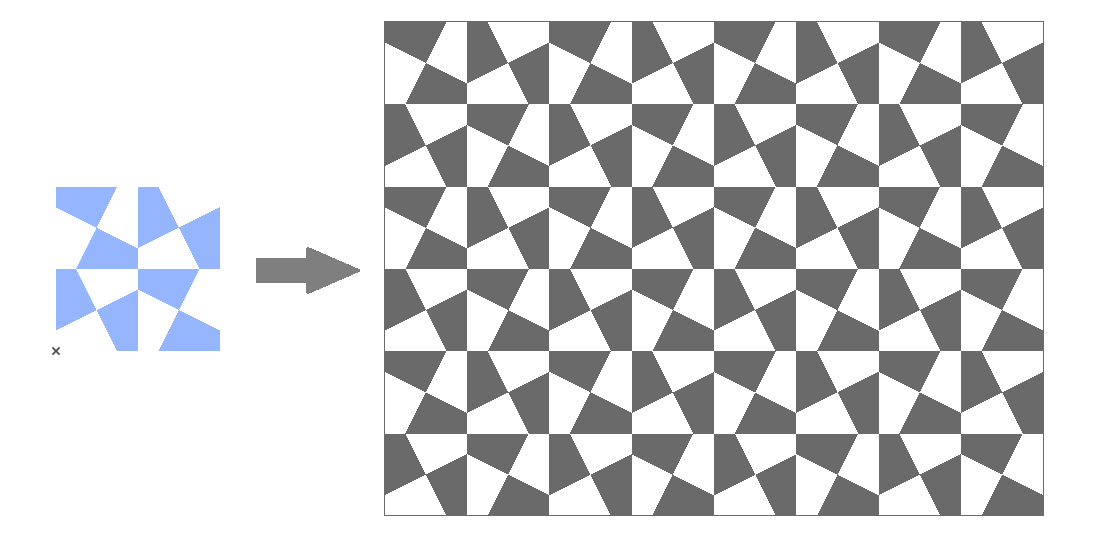

Figura 1. Padrão de Trama de Símbolo (à direita) baseado em elementos de Trama desenhados à mão (à esquerda)
