Pontos de Vínculo

Ativar Pontos de Vínculo

Faça um dos seguintes procedimentos:

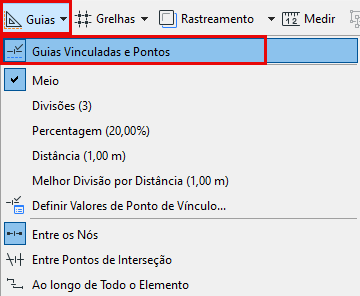

• Ative Guias e Pontos de Vínculo na Barra de Ferramentas Padrão (menu Guias - se disponível)
• Clique em Visualização > Pontos de Vínculo





Usando Pontos de Vínculo

Paire o seu cursor sobre o elemento no qual pretende ver Pontos Sensíveis.

Os Pontos Sensíveis aparecem. O seu número e posição dependem das opções definidas pelo usuário.

Consulte Definir Intervalos do Ponto de Vínculo, abaixo.

Os Pontos Sensíveis atuam como um ponto quente temporário - você pode dar um salto até eles com o seu cursor, e também servem como pontos de Referência Vinculada. ( Consulte Referências Vinculadas Ativar .) Você pode começar a desenhar novos elementos a partir destes pontos, ou utilizá-los para editar em relação outros elementos.

Os Pontos Sensíveis desaparecerão dentro de 5 segundos. No entanto, se eles estão localizados ao longo de um segmento de Referência Vinculada, estes irão permanecer visíveis conforme se faz Referência.

Outra maneira de usar os pontos de vínculo é desenhar um vetor temporário que exiba os Pontos de Vínculos definidos.

Consulte Restrição do Ponto de Vínculo.

Definir Intervalos do Ponto de Vínculo

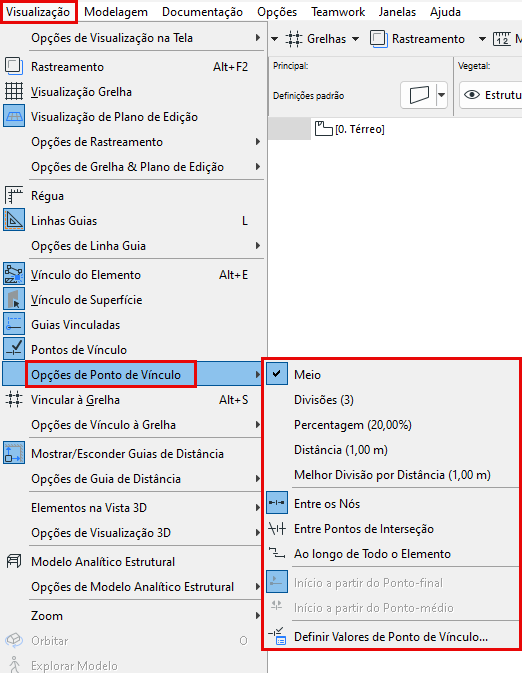

Use os comandos do menu Visualização > Opções de Ponto de Vínculo ou da barra de Ferramentas Ajudas de Desenho.

• Meio: divide uma aresta em duas partes iguais.
• Divisões: divide uma aresta em um número definido de segmentos. Gama: 3-100
• Percentagem: divide uma aresta em duas partes de acordo com a percentagem definida.
• Distância: divide uma aresta em dois segmentos de acordo com a distância definida.
• Melhor Divisão por Distância: Os Pontos de Vínculo vão dividir a aresta em partes iguais que são o mais próximo possível do comprimento para a distância aqui definida.
  Nota: Defina sua preferência divisões, percentagens, etc. na Caixa de Diálogo Valores dos Pontos de Vínculo.

  Consulte Valores do Ponto de Vínculo, abaixo.

Ao usar o intervalo de Distância ou Percentagem, você tem duas opções a mais:

• Iniciar a partir Ponto Final: o ponto de vínculo é colocado na distância/percentagem dada, medida a partir do ponto final do elemento que está mais próximo do cursor.
• Iniciar no Ponto Médio: o ponto de vínculo é colocado na distância/percentagem dada como medida a partir do ponto médio do elemento.

Valores do Ponto de Vínculo

No menu Pontos de Vínculo na Barra de Ferramentas Padrão (ou Visualização > Opções de Pontos de Vínculo), clique Definir Valores de Ponto de Vínculo.

Na caixa de diálogo que aparece, defina os valores para a sua divisão, percentagem e/ou distância.

Opções de Pontos de Vínculo

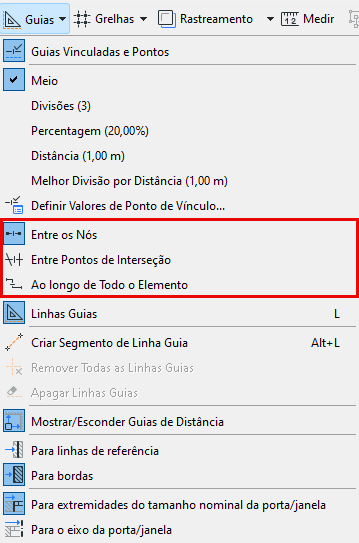

Escolha uma opção de Ponto de Vínculo em:

• a barra de ferramentas Ajudas de Desenho
• Menu Visualização
• Menu Guias na barra de ferramentas Padrão (se disponível)

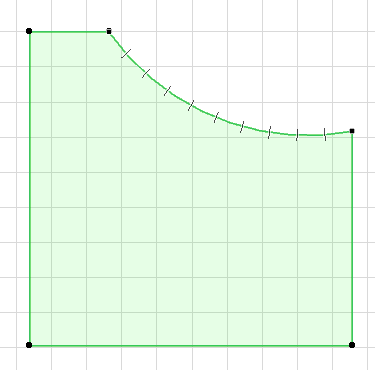

• Entre os Nós: Os Pontos de Vínculo aparecem apenas no segmento escolhido (entre os nós vizinhos).

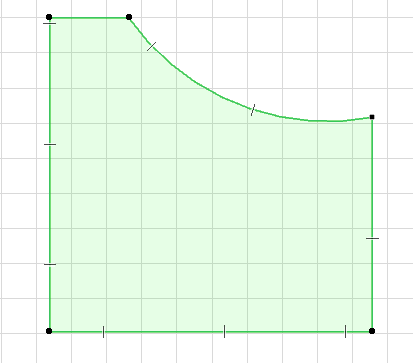

• Ao longo de Todo o Elemento: Os Pontos de Vínculo aparecem nos intervalos definidos ao longo de todo o elemento (incluindo elementos do polígono), independentemente de quaisquer elementos que se cruzem.

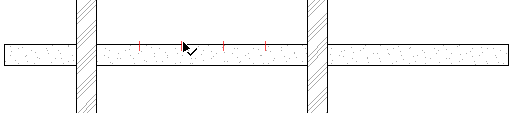

• Entre Pontos de Interseção: (os pontos sensíveis são colocados no elemento escolhido apenas de um ponto de interseção para o seguinte.





Cor do Ponto de Vínculo

Para personalizar a cor dos seus Pontos de Vínculo, use o controle em Opções > Ambiente de Trabalho > Restrições de Entradas e Guias.
