Vara Mágica

Como Criar um Elemento com a Vara Mágica

1. A partir da Caixa de Ferramentas, selecione o tipo de elemento novo que deseja criar.
2. Ative a Vara Mágica efetuando uma das seguintes ações:
   • Clicar a Barra de Espaço
   • Clique no ícone Vara Mágica na Janela de Controle
   • Selecione Modelagem > Contornar Polígono com a Vara Mágica
3. Veja o feedback gráfico para ver o(s) resultado(s) potencial(is). (Ver abaixo).
4. Clique para automaticamente pesquisar e captar uma forma poligonal.

Feedback Gráfico

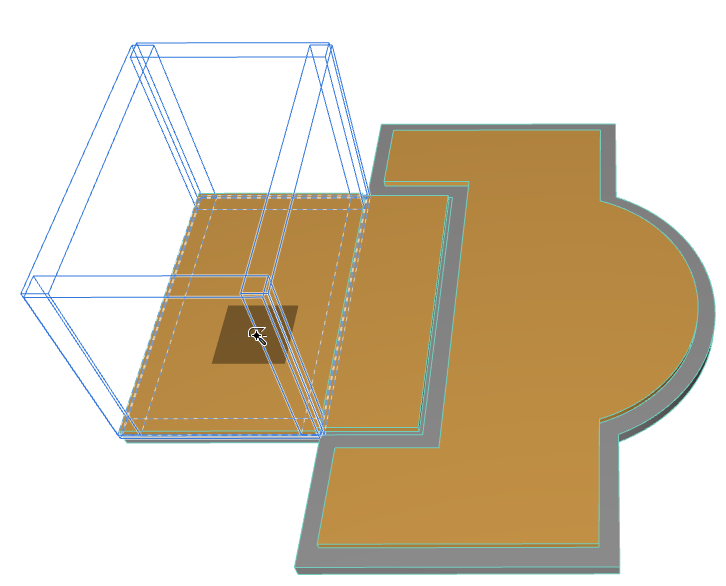

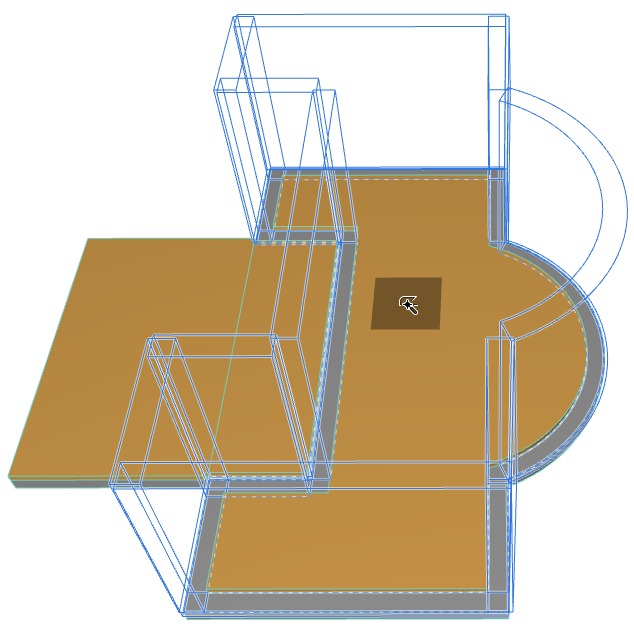

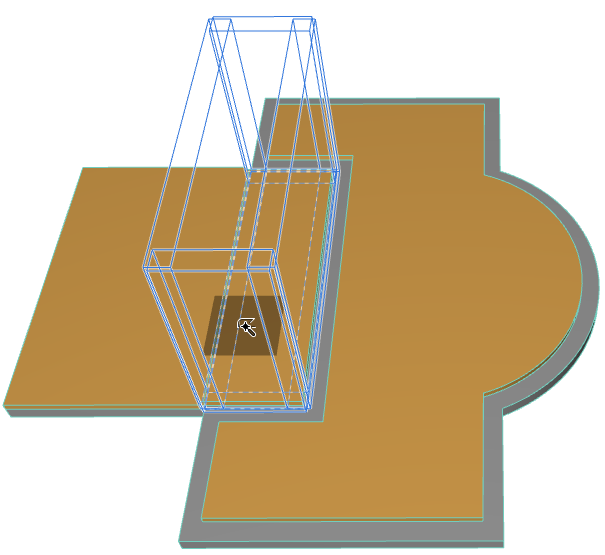

Enquanto a barra de espaço é pressionada, mova o cursor para ver o feedback sobre os possíveis elementos resultantes. Aqui, se você estiver usando a Vara Mágica para criar Paredes no topo de duas lajes que estão interceptadas, o feedback mostra as possibilidades:

Consulte Seleção e Informação de Elemento.

Ícones do Cursor da Vara Mágica

A Vara Mágica assume três formas diferentes para identificar:

Vértices
Contornos
espaço e superfícies vazias

Exemplos de Vara Mágica

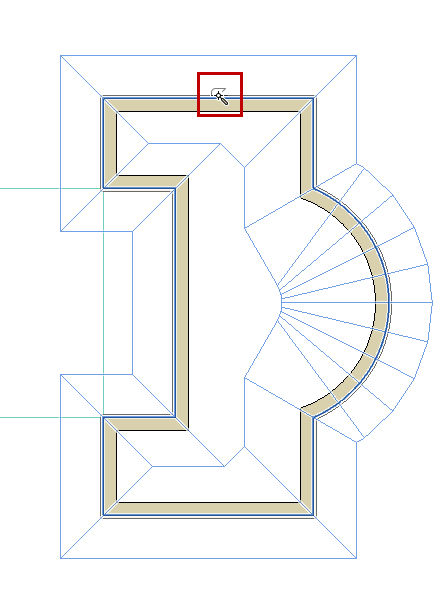

• Ative a Ferramenta Cobertura (método Multi-Plano) e clique com a Vara Mágica na borda da Parede para criar instantaneamente uma Cobertura cuja linha de articulação traça o polígono da Parede.





Assista o vídeo

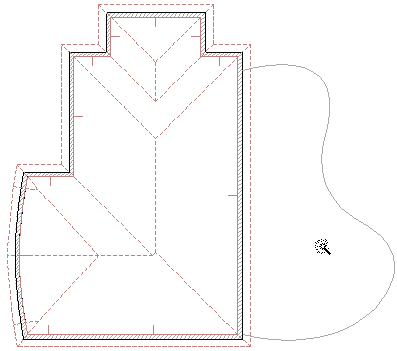

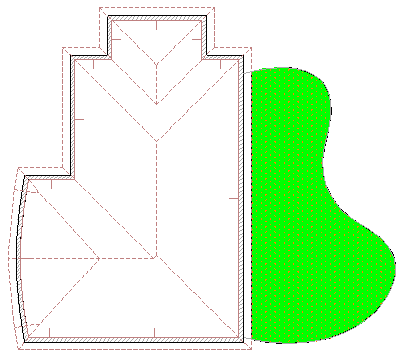

• Ative a ferramenta Trama e, depois, clique com a Vara Mágica no interior da área vazia demarcada pela linha curva, para criar uma Trama dessa forma.



Dicas e Sugestões

• Novos elementos usam as definições padrão atuais da ferramenta correspondente. Você deve sempre verificar se estas estão corretas, antes ou depois de utilizar a Vara Mágica, especialmente se os elementos tiverem um relação recíproca específica, como por exemplo, uma cobertura sobre uma Parede.
• Você pode ajustar a função da Vara Mágica, selecionando um ou mais elementos. Neste caso, a Vara Mágica só tomará em conta os elementos selecionados, quando estiver à procura de elementos encadeados ou de uma área delimitada.
• Ao criar Paredes curvas e elementos poligonais baseados em Arcos, Círculos e Splines, a aproximação é definida Definição da Vara Mágica.

  Consulte Definição da Vara Mágica.

• Os novos elementos não estão ligados aos originais e podem ser manipulados independentemente.
• Se o Offset Simples ou Múltiplo tiver sido ativado, você pode completar a função de repetição depois da criação do novo polígono.
• Se você estiver criando uma Cobertura simples, você tem que desenhar primeiro a linha de base e definir a inclinação, antes de criar o polígono com a Vara Mágica.
• Se você estiver criando uma Trama com uma origem definida, você tem que gerar primeiro o polígono com a Vara Mágica, e só depois desenhar o vetor de orientação da Trama.

Usar a Vara Mágica para Adicionar/Subtrair Formas Poligonais

Use a Vara Mágica para adicionar ou subtrair a forma de outro tipo de polígono existente (do mesmo ou de outro tipo de elemento).

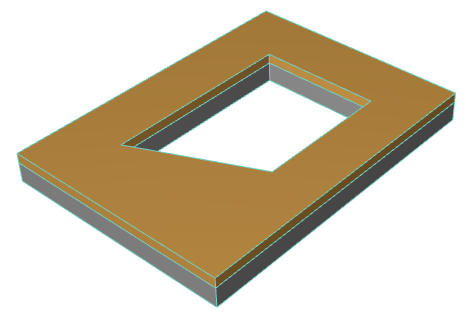

1. Selecione o polígono, a partir do qual quer subtrair outra forma. Neste exemplo, nós pretendemos subtrair um polígono de uma laje.

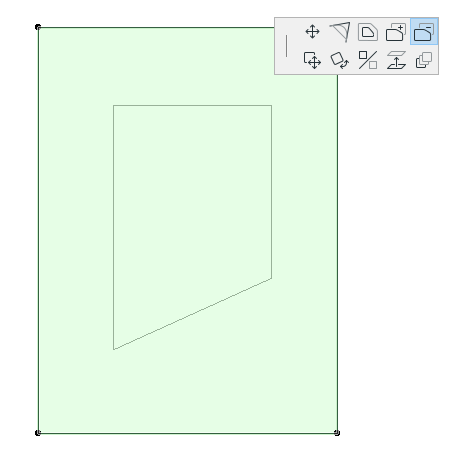

2. Selecione o ícone “Subtrair do Polígono” na paleta de contexto.
3. Mova o cursor para o polígono que você quiser subtrair, e ative a Vara Mágica (pressione a barra de espaço).
4. Clique para terminar.
