Afastar todas as arestas

Utilize o comando Edição > Dar nova forma > Offset para afastar todas as arestas de um elemento existente. Esta função está habilitada em:

• todos os elementos poligonais (isto inclui splines, assim como elementos poligonais comuns)
• múltiplos elementos conectados de um único tipo, desde de que todos estejam selecionados: por exemplo, dois segmentos de linha que se interceptam

  Consulte Também Repetir Aresta- Área Fixa.

1. Selecione o(s) elemento(s) que pretende repetir.
2. Selecione o comando Afastar todas as arestas de uma das seguintes maneiras:
   • o ícone offset da Paleta de Contexto (clique em um vértice, em uma aresta, ou em um ponto final da linha de referência do elemento selecionado);





   • do menu Edição > Dar nova forma;
   • da barra de ferramentas Editar Elementos;
3. Os movimentos do cursor são seguidos por um contorno de referência do elemento proporcionalmente aumentado ou reduzido. Clique quando estiver satisfeito com o novo tamanho.

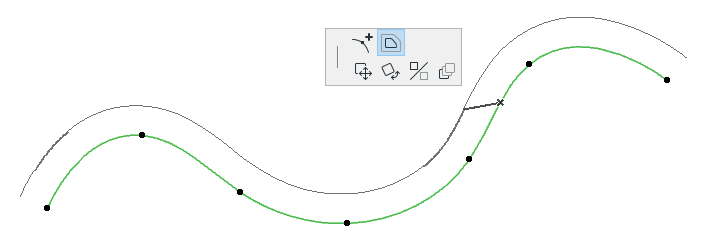

Utilize Offset para Criar Uma ou Mais Cópias do Elemento

1. Como descrito acima, selecione o elemento original e ative o comando Offset.
2. Clique na tecla Ctrl (Mac: Opt) e arraste o cursor para a localização da offset .

   Para criar cópias múltiplas: clique nas teclas Ctrl+Alt (Mac: Cmd+Opt), em seguida arraste o cursor.

3. Clique para colocar o(s) novo (s) elemento(s).





Restrição de Afastamento (Offset)

Consulte Restrições de Afastamento e Afastamento Múltiplo (Métodos de Construção Relativos).
