Interceptar dois Elementos

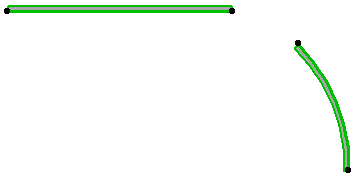

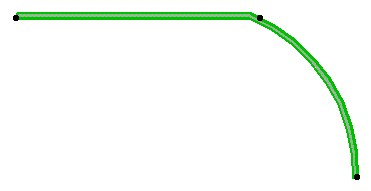

Você pode intersetar dois elementos selecionados entre si, fazendo com que se encontrem no ponto mais próximo das suas extremidades.
Este comando funciona com Linhas/PoliLinhas, Arcos, Paredes e Vigas.
- Selecione os dois elementos.
- Selecione o comando Edição > Dar Nova Forma > Interceptar(também disponível na barra de ferramentas Padrão).
Nota:
- Este comando só pode funcionar se os dois elementos estiverem visíveis no mesmo piso. Eles não têm de ter o mesmo Piso Original, mas têm, pelo menos, de ser visíveis no mesmo piso. (Se os elementos tiverem Pisos Originais diferentes e a sua visibilidade estiver definida como “Apenas no Piso de Origem,” este comando não irá funcionar.)
- Ao interceptar Linhas ou PoliLinhas: se apenas uma das extremidades interceptar após o primeiro comando de interseção, repita o comando para interceptar as outras extremidades também.
