Abóbada Extrudida Simples: Perpendicular à Planta

Utilize este método para colocar um perfil de Membrana com forma de abóbada e, em seguida, faça a extrusão para cima ou para baixo (perpendicular à Planta).



Aqui, o perfil da Membrana é sempre um semicírculo (abóbada). (Pode editar o perfil mais tarde.)

na Planta:

  1. Ative a Ferramenta Membrana e selecione o método de geometria extrudido com um método de "Input" simples.

  2. Clique duas vezes no local onde pretende colocar a Membrana. (Surge um perfil temporário.) A sua altimetria da base depende do valor definido nas Definições da Membrana.

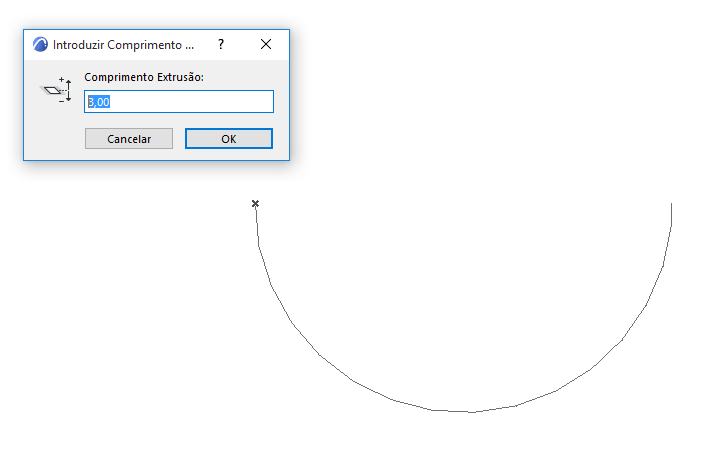

  3. Na caixa de diálogo que surge, introduza o comprimento da extrusão da Membrana. Um número positivo extrudirá a Membrana para cima (em direção a si). Um número negativo afastará o vetor de si. Clique em “OK” para fechar o diálogo.

  4. Mova o cursor para definir a posição da Membrana e, em seguida, clique para definir a largura do seu perfil.

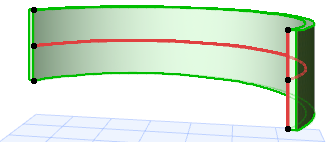

  5. A Membrana está completa.
