Membrana Abobadada Regulada

Para criar uma Membrana Regulada com o método de "Input" simples, definirá dois perfis em planos paralelos. Com este método de "Input":

• O primeiro perfil é sempre uma forma abobadada.
• O segundo perfil é sempre uma linha a direito.

Aqui, colocaremos uma Membrana abobadada regulada no topo deste complexo de parede.

1. Selecione o método de Geometria regulado da Ferramenta Membrana e o Método de "Input" Simples.





   na Planta:

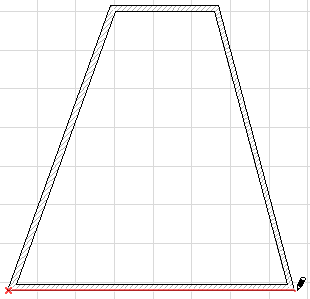

2. Clique em cada ponto final do segmento de parede mais baixo para definir a largura do primeiro perfil de forma abobadada.

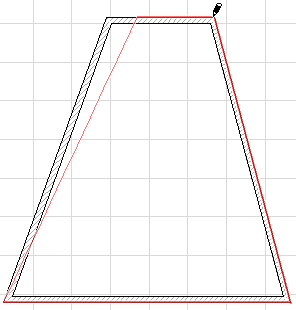

3. Arraste o curso para o segmento de parede oposto e, a seguir, clique em cada ponto final dessa parede para definir a largura do segundo perfil de linha reta.





4. A Membrana regulada de forma abobada está completa. Vista em 3D.





Na Janela 3D:

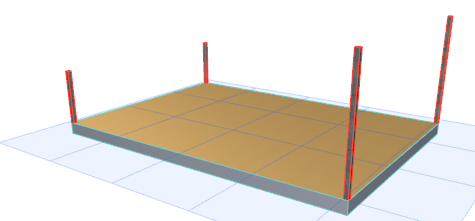

Aqui, colocaremos uma Membrana regulada abobadada no topo de dois pares de colunas de alturas distintas.

1. Selecione o método de Geometria regulado da Ferramenta Membrana e o Método de "Input" Simples.

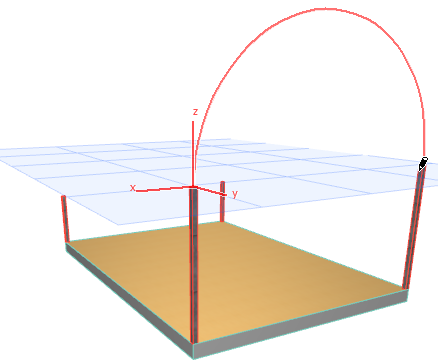

2. Clique em cada em cada uma das duas colunas mais altas para definir a largura do primeiro perfil de forma abobadada.

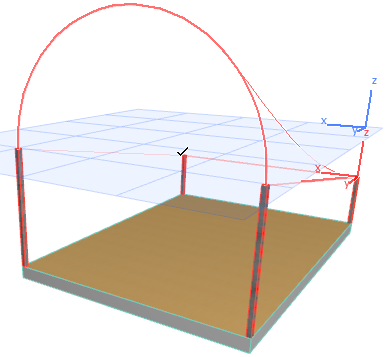

3. Arraste o cursor para as colunas opostas mais curtas e clique em cada uma para definir a largura do segundo perfil de linha reta.

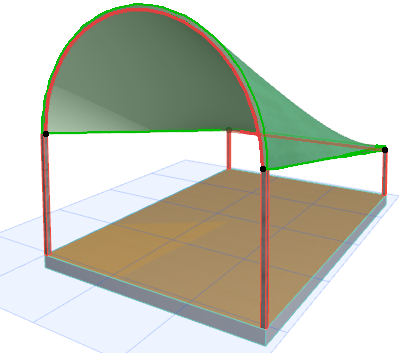

4. A Membrana regulada de forma abobada está completa. Vista em 3D.
