Membrana Regulada: Membrana para Campo de Ténis

Crie uma Membrana sobre um estádio de ténis.

1. Coloque o objeto de Campo de Ténis.

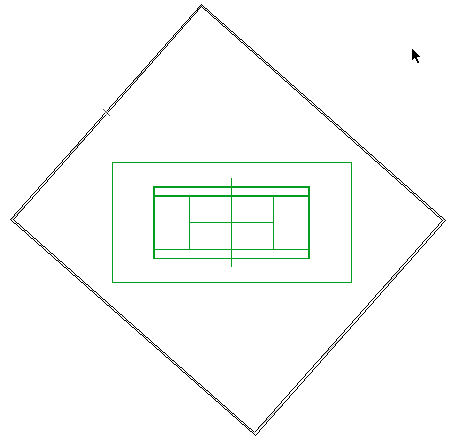

2. Desenhe um retângulo de paredes em volta dele, a 45 graus em relação ao estádio; esta parede servirá como referência para perfis de Membrana Regulada (mais tarde, será apagado).





Coloque um Membrana Regulada no topo:

1. Vá para a janela 3D e ative a ferramenta Membrana, com o método de geometria Regulada e método de "input" Detalhado.

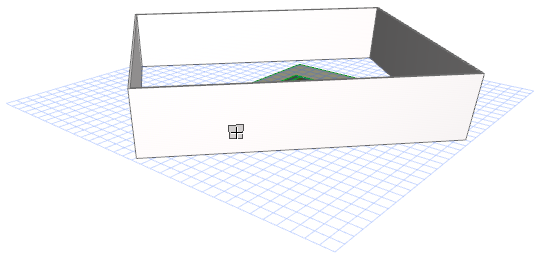

2. Defina o primeiro plano de entrada de um dos lados do retângulo de paredes, clicando na superfície exterior da parede.

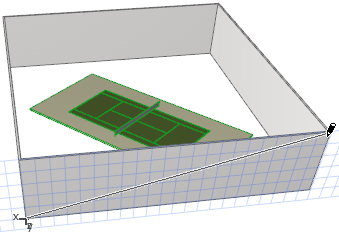

3. Desenhe uma linha de um canto superior até ao outro e faça duplo clique para concluir o primeiro perfil: uma linha reta diagonal, conforme ilustrado.





4. Na janela 3D, rotacione a vista de modo a que a parede oposta fique, agora, mais perto de si. Defina o segundo plano de entrada no exterior desta parede oposta, clicando na superfície exterior da parede.

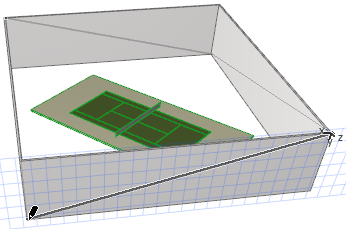

5. Neste plano, desenhe o segundo perfil, baseando-se no feedback para ver de que modo a Membrana Regulada será formada. Neste caso, irá desenhar uma linha reta diagonal. Faça duplo clique para terminar.

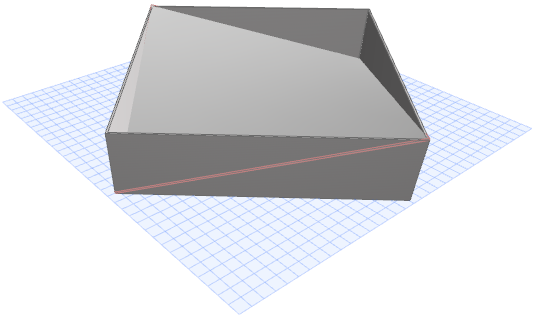

A Membrana inicial está concluída.

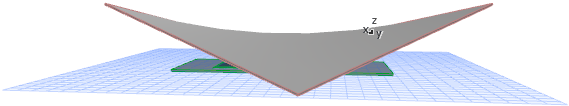

Pode apagar o retângulo de paredes e ver o resultado.

A seguir, defina o contorno da Membrana:

1. Vá para a Planta.

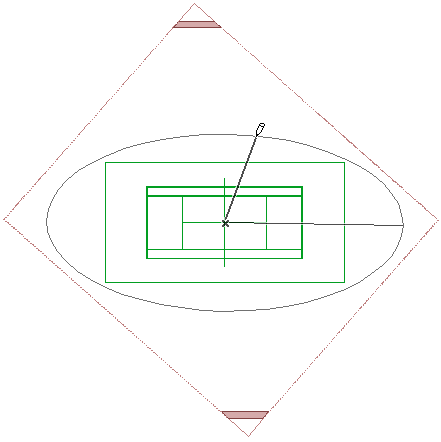

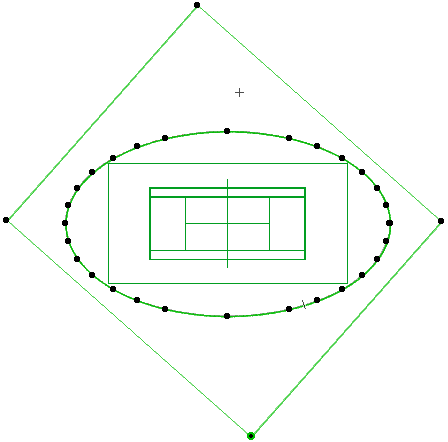

2. Utilize a ferramenta círculo para desenhar uma elipse com a forma pretendida da cobertura do estádio.

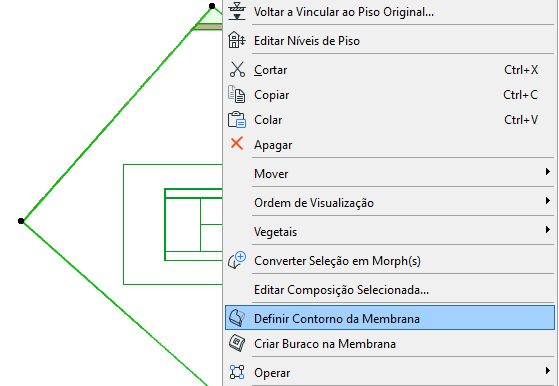

3. Selecione a Membrana. A partir do menu de contexto, escolha Definir Contorno da Membrana.





4. Com a Vara Mágica (clicar a barra de espaço), clique na elipse para definir o contorno da Membrana na forma de elipse. (Depois, poderá apagar o elemento de elipse.)

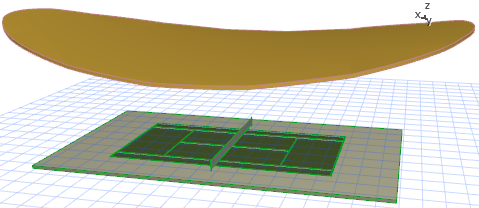

5. Vista em 3D.
6. Coloque paredes ao redor para criar um estádio conforme necessário e corte-as pela Membrana.
