Criar uma Malha

As novas Malhas podem ser criadas na Janela da Planta ou na Janela 3D.



Consulte também Dados do topógrafo (.xyz).

Existem quatro métodos geométricos para a Malha na Caixa de Informações. Você pode criar uma forma Poligonal, Retangular e Retangular Rotacionada, ou uma Malha Regular Inclinada.



Em qualquer caso, desenhe um polígono, com a elevação do plano de referência da Malha definida na caixa de diálogo Definições de Malha.

  • Os Métodos Geométricos Poligonal e Retangular/Retangular Rotacionado da Malha são semelhantes aos da ferramenta Laje.
  • O método Malha Regular Rampeada auxilia na criação de malhas regulares com superfícies planas.

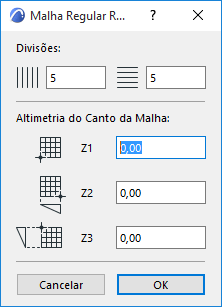

    Depois de definir o contorno retangular da malha, a caixa de diálogo Malha Regular Inclinada abre automaticamente.


    • Divisões: Na primeira parte da caixa de diálogo, defina o número de divisões em qualquer direção.
    • Elevação do Canto da Malha: Defina os valores da elevação de três pontos dos cantos da Malha; o quarto será gerado automaticamente.

Se necessário, selecione a Malha e edite os pontos, adicione novos pontos, ou crie um buraco.
