Visualização de Zonas nos Cortes

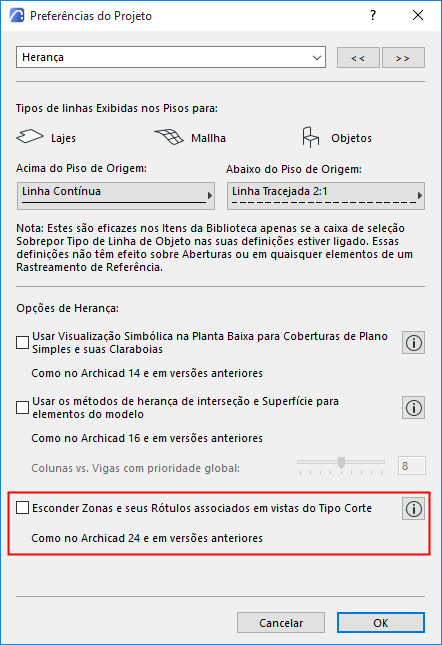

Para lógica atualizada na exibição da Zona: certifique-se de que a caixa de seleção em Opções > Preferências do Projeto > Herança esteja desmarcada.
Ao abrir projetos iniciados no Archicad 25 ou em versões anteriores, esta caixa de seleção estará ativada, por padrão.
Exibição Padrão das Zonas
|
|
Exibir Em Corte |
Exibir em Vista |
|
Planta (Simbólica) |
Cor da Categoria |
Cor da Categoria |
|
Corte/Elevação/Elevação Interior |
Cor da Categoria |
Superfície |
|
Documento 3D |
Cor da Categoria |
Superfície |
|
Janela 3D + cortes |
Superfície |
Superfície |
Definir Transparência das Zonas Cortadas no Corte

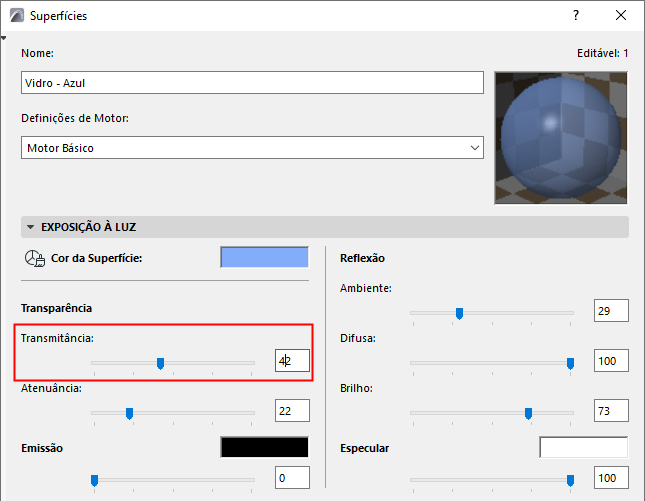

Se você tem uma Zona cortada em uma Corte, pode torná-la totalmente transparente definindo o parâmetro de transmitância de superfície para um valor de pelo menos 50.
Se o parâmetro de transmitância for 49 ou inferior, a Zona será opaca.
Em uma zona transparente, os contornos dos objetos serão exibidos, mas suas cores não serão afetadas.
Definir Transparência das Zonas em Vista

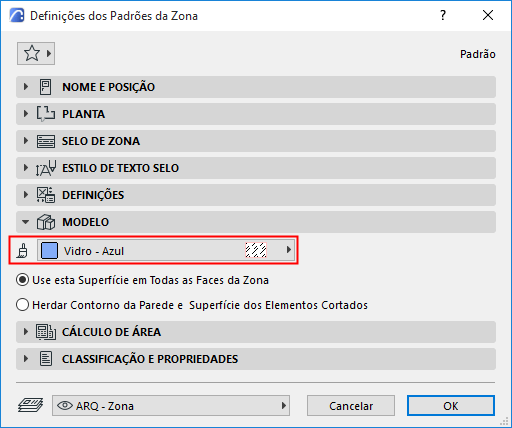

Se você tiver uma Zona em Vista (por exemplo, em uma vista em Elevação ou em 3D), você pode ajustar sua transparência usando o parâmetro de transmitância de superfície.
Qualquer valor acima de 0 torna a Zona transparente, mas o nível de transparência varia dependendo do valor de transmitância (um valor de transmitância mais alto torna a Zona cada vez mais transparente).
