Selos das Zonas

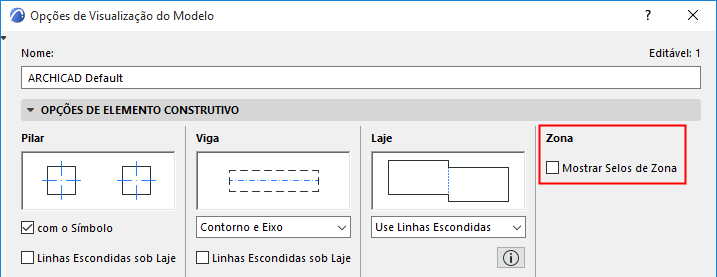

Para exibir os Selos da Zona no projeto, marque a opção Mostrar Selo da Zona em Documentação > Visualização do Modelo > Opções de Visualização do Modelo (painel Opções do Elemento de Construção).

Nota: Os carimbos de zona são desativados por padrão; em vez disso, as zonas são colocadas com rótulos de zona.

Os Selos de Zonas são Objetos GDL inteligentes e paramétricos, cuja aparência, conteúdo e comportamento pode ser adaptado a cada escritório de arquitetura. Eles residem na biblioteca do projeto.

O Selo de Zona atribuído a Zona depende da Categoria de Zona selecionada.

Consulte Categoria das Zonas.

Cada selo de zona contém informação textual sobre a mesma, incluindo o seu nome, número, área e outros parâmetros opcionais; o conteúdo exato do seu Selo de Zona depende dos parâmetros que definiu no Painel Selo de Zona das Definições de Zona.

Consulte Definições da Ferramenta Zona.

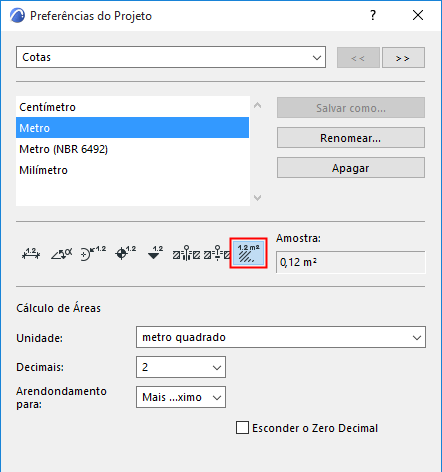

Nota: para definir as unidades para a visualização da Área de Zona neste Selo de Zona, utilize Opções > Preferências do Projeto > Cotas e selecione as unidades de Cálculo de Área.

Mover Selos das Zonas

Os Selos das Zonas podem ser movidos, independentemente das Zonas:

Clique em um vértice de um Selo de Zona.
Da paleta de contexto:

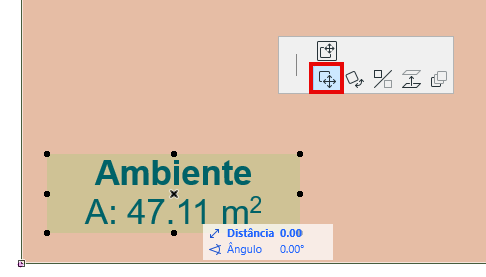

- Selecione Mover Subelemento para mover o Selo de Zona em todas as escala

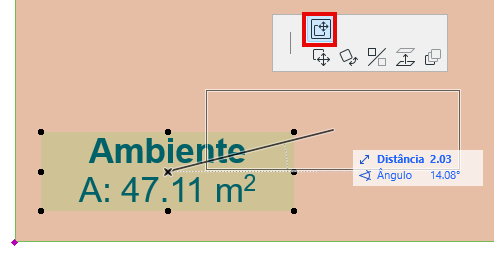

- Selecione Mover Nó para movê-lo em relação à escala atual
  Nota: Isso só funciona se o objeto Selo de Zona suportar o método de escala atual e somente nas escalas 1:50/1:100/1:200.
Arraste o Selo da Zona.

Ponto de Referência da Zona (apenas para Selo da Zona)

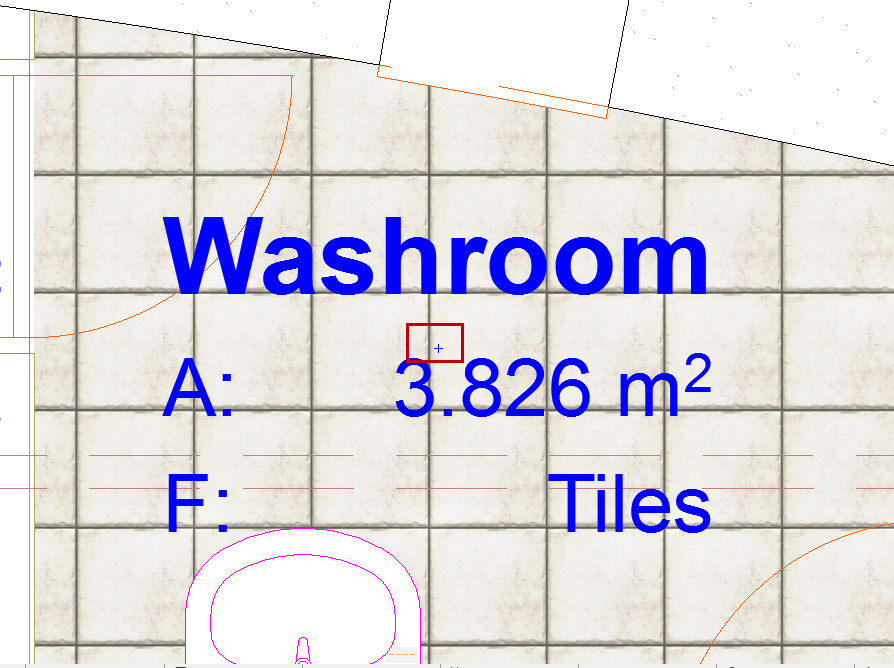

Se você colocar um Selo de Zona, com um dos métodos de reconhecimento automáticos, aparece uma cruz no interior da Zona, no local onde clicou pela primeira vez para definir a área da Zona. Esta cruz indica o ponto de referência da Zona.

Este ponto é utilizado como ponto de início do reconhecimento de limites, para atualizações subsequentes.
