Cortar Zona para Outro Elemento

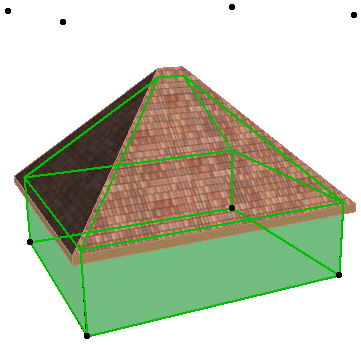

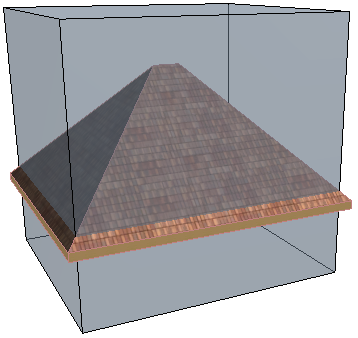

As Zonas podem ser cortadas para coberturas plano-simples, lajes e vigas com o comando Modelagem > Extras de Cobertura > Cortar Zona.

Você pode também selecionar um elemento (Cobertura, Laje, Parede, Pilar, Viga, Parede Cortina ou Objeto) e cortar uma Zona para a mesma, se o elemento se projetar dentro da Zona ou selecione uma Zona e depois selecione quais os tipos de elementos para os quais o pretende cortar.

Nota: A Zona 3D será cortada por qualquer elemento multi-pisos que intersete, em qualquer piso.

Nota: O comando Cortar Zona consegue apenas cortar para coberturas plano-simples. Se tiver uma cobertura multiplanos, pode antes utilizar a função de cortar associativa.

Consulte Cortar Elementos pela Cobertura/Membrana.

Quando corta uma zona para cobertura plano-simples, existe uma opção que permite ignorar as aberturas (ou seja, incluir qualquer abertura na cobertura com o objetivo de delimitação da zona.)

Pode optar entre cortar a base ou o topo dos espaços das zonas. Verifique as caixas correspondentes para definir quais os elementos que pretende cortar para a zona.

O corte será executado, clicando em Cortar na caixa de diálogo.

Se você tiver selecionado apenas um tipo de elemento de corte (p. ex., uma Cobertura), todas estas opções ficam inacessíveis.

O espaço da zona de corte pode ser desfeito selecionando o espaço da zona cortada e pressionando o comando Desfazer Todos os Cortes no menu de contexto da Zona selecionada, ou por Modelagem > Extras de Cobertura.

Nota: Você pode também optar por anular o Corte, quando atualizar Zonas modificadas.

Para mais informações, consulte Atualizar Zonas.
