Criar Parede Cortina na Planta

  1. Ative a Ferramenta Parede Cortina.

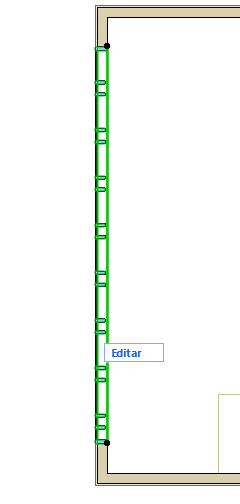

  2. Selecione o método de geometria Polilinha - Individual na Caixa de Informações.

  3. Desenhe uma Linha de Referência representando o comprimento da Parede Cortina.
    Nota: Se o seu Esquema tiver um padrão de grelha de tamanho fixo, o feedback do fantasma e o lápis/ponto de vínculo indicarão onde o próximo segmento de padrão será concluído.


  4. Dê um clique para terminar o desenho da Linha de Referência.

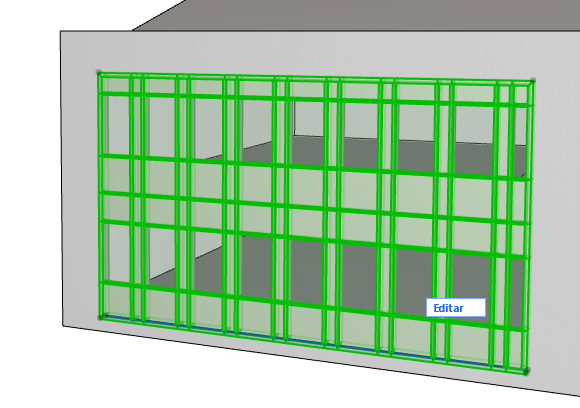

  5. Visualize o resultado na Janela 3D.



Parede Cortina Encadeado

Use o método de geometria encadeada para criar uma Parede Cortina de vários segmentos. A linha de referência é uma polilinha.


  • Para cada segmento, você pode configurar um Esquema separado, com um padrão distinto para cada um - no Modo de Edição.
  • Uma Estrutura é sempre colocada onde dois segmentos adjacentes são unidos. Tal Estrutura não pode ser apagada. (Se pretender, você pode definir o seu tipo para invisível, ao selecionar a Estrutura no modo Edição e ao ajustar o seu Tipo nas Definições de Estrutura.)
