Criar Parede Cortina na janela 3D
Entre na Parede Cortina usando os métodos usuais para uma ferramenta de construção.

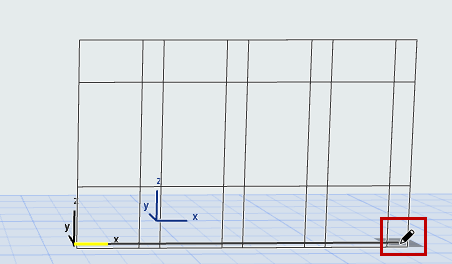

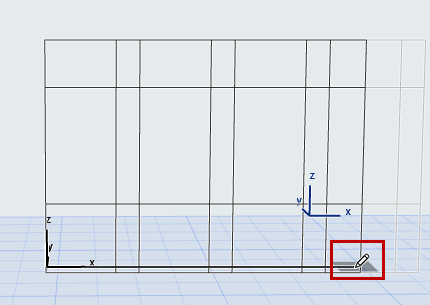

Nota: Se o seu Esquema tiver um padrão de grelha de tamanho fixo, o feedback do fantasma e o lápis/ponto de vínculo indicarão onde o próximo segmento de padrão será concluído.
Na janela 3D, o plano de entrada predefinida da Parede Cortina é idêntico ao plano de entrada 3D atual.
Para definir outros planos de entrada, ver Plano de Entrada da Parede Cortina na Janela 3D.
Método de Polilinha
- Com a ferramenta Parede Cortina ativa, selecione a Polilinha - método de geometria Individual e o Plano de Entrada Original da Caixa de Informações.
- Clique para começar a desenhar a Linha de Referência da Parede Cortina.
No nosso exemplo:

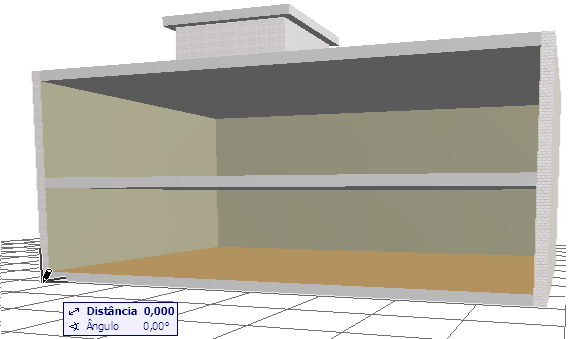

- Clique nos dois cantos adianteiros do edifício para definir o comprimento da Linha de Referência.

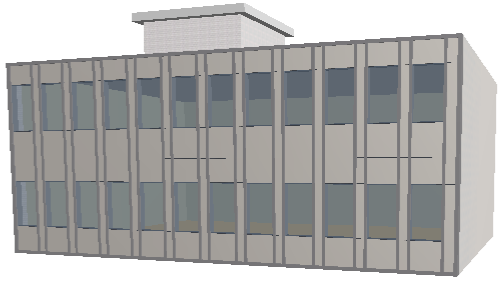

Visualize os resultados.
Método Moldura
- Com a ferramenta de Parede Cortina ativa, selecione o método de geometria da Moldura e o Método do Plano de Entrada Inteligente da Caixa de Informações.
- Definir o Plano de Entrada através de uma série de cliques.
- Inicie o desenho da Moldura da Parede Cortina desejado no plano de entrada, clicando em cada vértice como quando desenha qualquer polilinha.
- Efetue um duplo-clique ou clique no cursor Martelo para fechar o polígono.

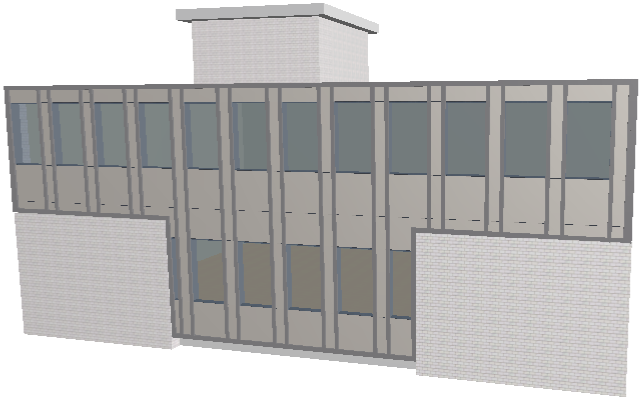

Visualize os resultados.
