Editar Grelha e Linhas de Grelha em Modo de Edição

No modo de Edição da Parede Cortina, as operações disponíveis com o Esquema Grelha incluem:

  • Mover ou apagar uma Linha de Grelha selecionada
  • Rotacionar todas as Linhas de Grelha de uma das direções da Grelha
  • Adicionar uma nova Linha de Grelha
  • Rotacionar ou Mover o Esquema Grelha como um todo

Note que mover ou rotacionar um Esquema Grelha ou Linhas de grelha significa que a(s) Estrutura(s) atribuídas a esse Esquema Grelha ou Linha de grelha são movidas ou rotacionadas juntamente com a mesma.

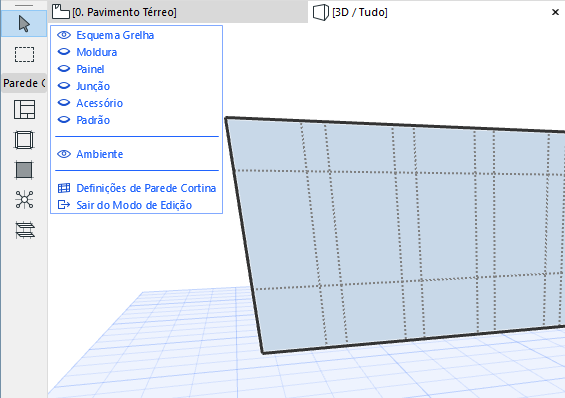

Para facilitar a edição do Esquema Grelha no Modo de Edição, certifique-se de que o Esquema está visível (e desligue a visibilidade de outros membros, se necessário).



Tópicos desta seção:

Mover Linha de Grelha

Mover Esquema Grelha

Rotacionar Linhas de Grelha Paralelas

Rotacionar Todo o Esquema Grelha

Apagar uma Linha de Grelha

Adicionar uma Nova Linha de Grelha

Mover Linha de Grelha

Entre no Modo de Edição.

  1. Selecione uma Linha de Grelha individual com o cursor Mercedes.

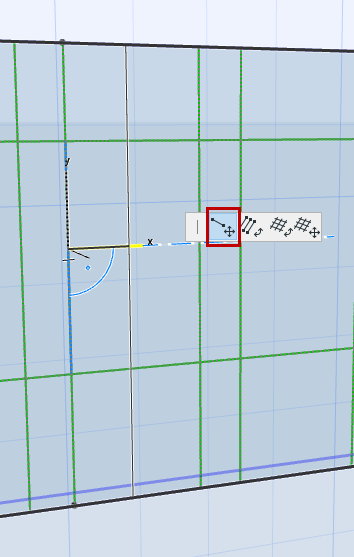

  2. Selecione o comando Mover Linha de Grelha da paleta de contexto apresentada:
  3. Arraste a Linha de grelha para a sua posição nova (irá permanecer paralela à sua posição original).
  4. Clique para colocar.


Mover Esquema Grelha

Entre no Modo de Edição.

  1. Escolha uma Linha de Grelha ou a Grelha inteira.
    Nota: Para selecionar o Esquema inteiro, clique em qualquer nó.
  2. Na paleta de contexto, use o comando Mover Grelha.

Rotacionar Linhas de Grelha Paralelas

Entre no Modo de Edição.

Para girar todas as Linhas de Grelha em uma direção (p.ex. todas as Linha de Grelha das linhas):

  1. Selecione uma das Linhas de Grelha que você deseja girar.

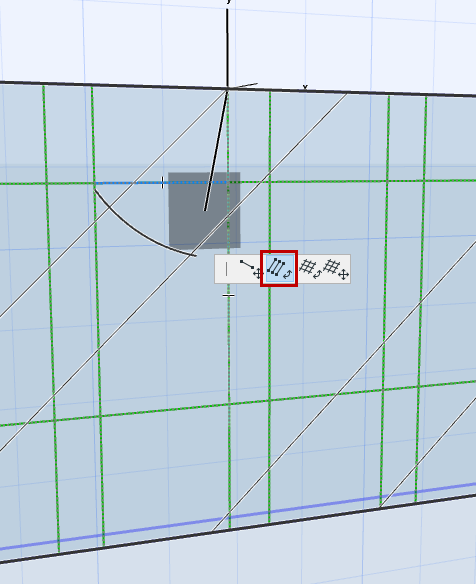

  2. Na paleta de contexto, selecione o comando Rotacionar Linhas de Grelha Paralelas.

    Nota: Se a Parede Cortina for Curvada ou Encadeada, você não pode girar a coluna das linhas de grelha, apenas as linhas.
  3. Desenhe um vetor de rotação ou insira um ângulo de rotação no Orientador.
  4. Clique para completar a transformação.

Rotacionar Todo o Esquema Grelha

Nota: Não disponível para Paredes Cortinas curvadas ou encadeada.

Entre no Modo de Edição.

  1. Selecione uma Linha de Grelha ou selecione a Grelha inteira.
    Nota: Para selecionar o Esquema inteiro, clique em qualquer nó.
  2. Na paleta de contexto, selecione o comando Rotacionar Grelha.
  3. Desenhe um vetor de rotação ou insira um ângulo de rotação no Orientador.
  4. Clique para completar a transformação.

Apagar uma Linha de Grelha

No Modo de Edição da Parede Cortina: Selecione a Linha de Grelha e pressione Apagar.

Não pode pagara a Grelha como um todo.

Nota: Apagar uma Linha de Grelha apaga a Estrutura nela. O(s) Painel(éis) irão mudar em tamanho para estar conforme o padrão de Estrutura novo que daí resultou.

Adicionar uma Nova Linha de Grelha

Entre no Modo de Edição.

  1. Ative a ferramenta Esquema.
  2. Na Caixa de Informações, selecione o método de entrada Grelha:

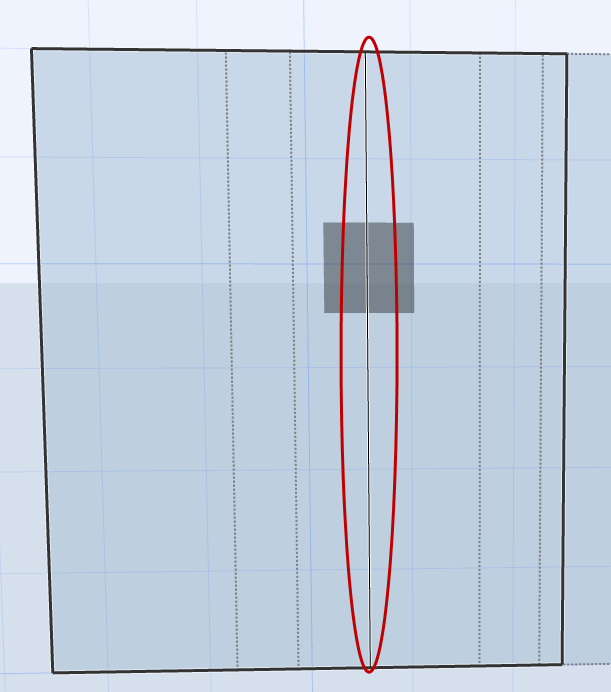

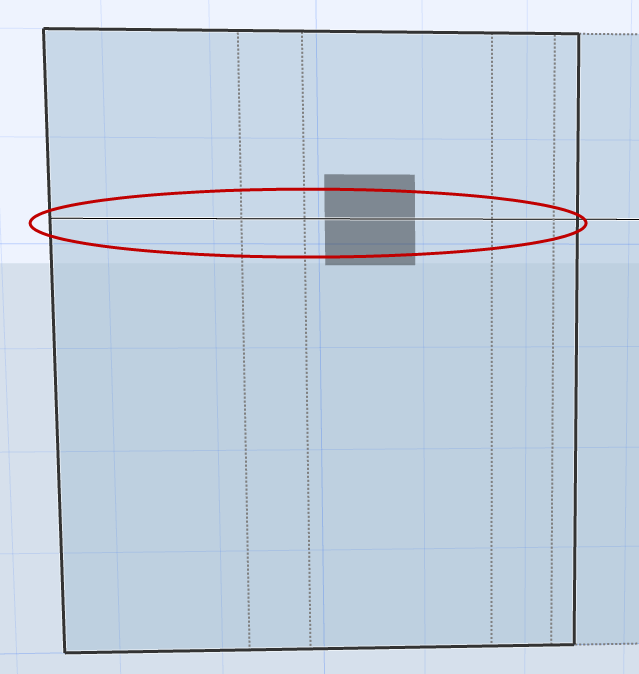

Clique no local onde pretende colocar uma linha de grelha. Mova o cursor em volta do ponto onde clicou: utilize o feedback e clique em uma das linhas de grelha perpendiculares para a colocar:
