Estrutura Em Balanço de Lance e Patamar

Essas definições estão disponíveis se você escolhe um tipo de Estrutura em Balanço para o Lance e/ou Patamar.

Escolha um tipo de componente em Balanço – por exemplo, Suporte ou Bloco.

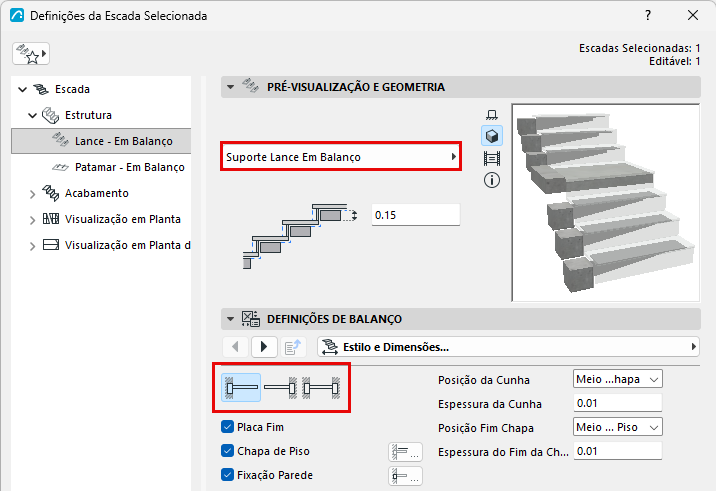

Use o Painel de Definições Em Balanço para configurar a estrutura escolhida:

  • Defina a estrutura em balanço à esquerda, direita ou em ambos os lados da Escada
  • Adicione uma Chapa de Piso opcional


Use o Modo de Edição para adicionar uma Fixação de Parede opcional para Lance ou Patamar, conforme mostrado abaixo:

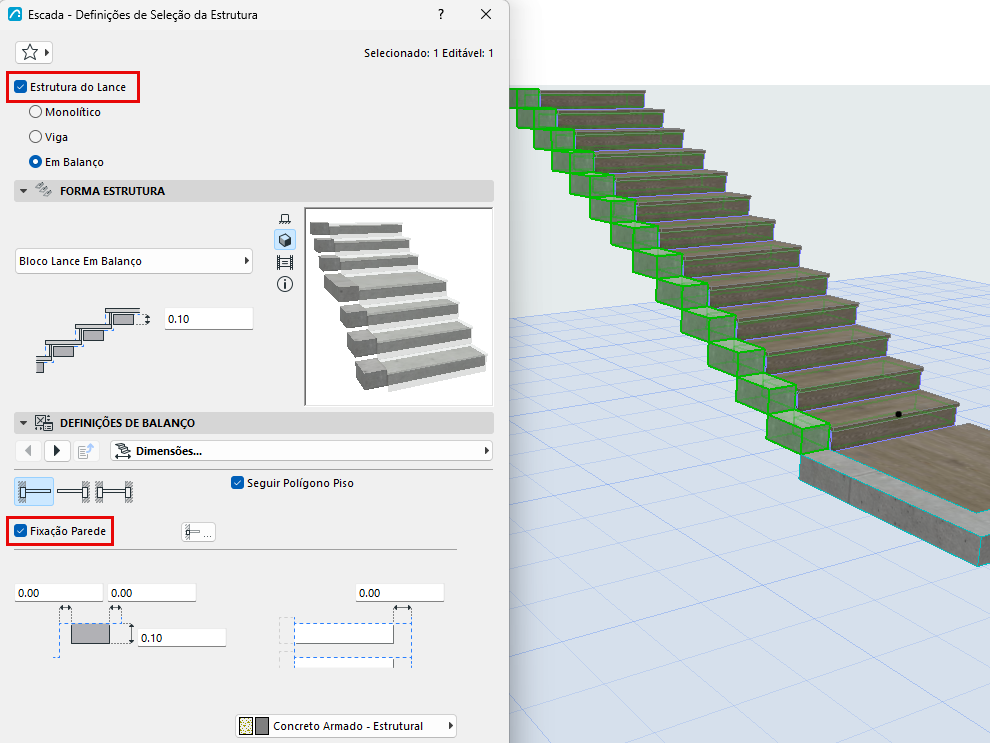

Figura 1. Adicionar ao Lance Em Balanço a Fixação na Parede (Selecione e Edite a Estrutura do Lance no Modo de Edição)

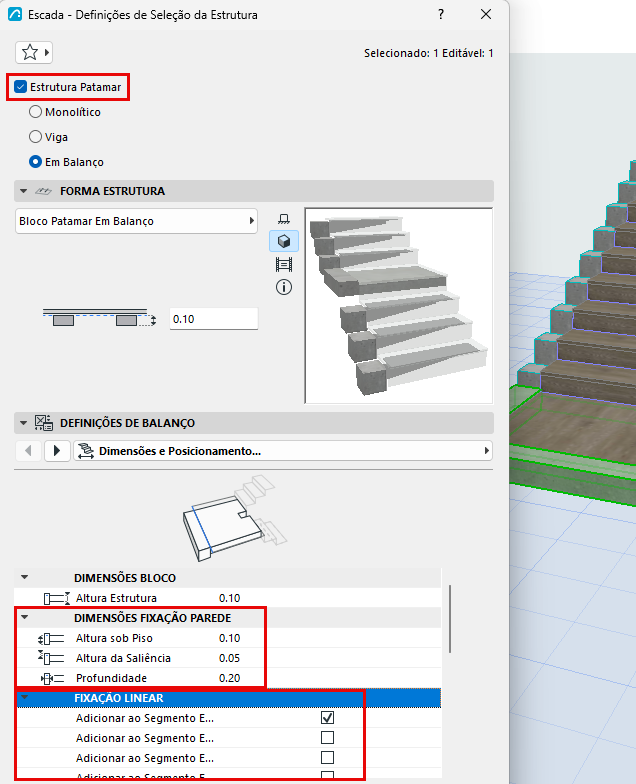

Figura 2. Adicionar Fixações Lineares aos Segmentos de Patamar em Balanço (Selecione e Edite a Estrutura do Patamar em Modo de Edição)

Defina os componentes como Núcleo/Acabamento/Outro

Na seção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir os itens separadamente, desmarque a opção "Tipos de Componentes Uniformes".)

Definir os tipos de componentes dessa maneira permite controlar a sua exibição deles por meio da Visualização Parcial de Estrutura. Por exemplo, para exibir vistas de coordenação apenas da estrutura, escolha "Apenas Núcleo" como a definição de Visualização Parcial de Estrutura da vista. Isso esconderá os componentes da escada definidos como "Acabamento" ou "Outro".

A Visualização Parcial de Estrutura dos componentes da escada é suportada nas vistas baseadas no modelo 3D (por exemplo, nos Cortes). Nas Plantas e Plantas de Forro, as escadas são exibidas como símbolos e não são afetadas pela Visualização Parcial de Estrutura.
Nota: Para componentes de perfil, defina seu tipo no Gestor de Perfis.
