No entanto, você pode usar as Definições de Escada (estrutura de Lance):
Para definir as terminações das estruturas da Escada
Para criar conexões entre os Lances e Patamares da Escada. Você pode usar conexões diferentes dentro de uma Escada única.

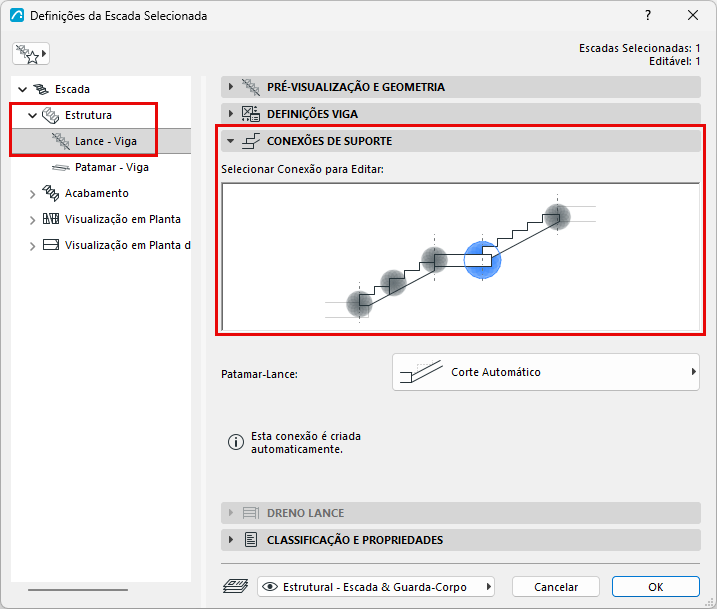

Para configurar as Terminações e Conexões da Escada, vá para a página Definições de Estrutura do Lance e Painel Conexões de Suporte. Este painel está disponível nas Definições da Escada (Estrutura do Lance) e na Estrutura de Lance selecionado no modo de Edição.
Todas as conexões e terminações do Lance e Patamar da Escada são tratadas aqui:
Inicio-Lance

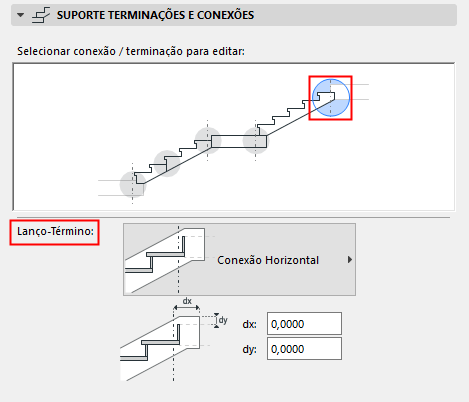

Lance-Terminação
Lance-Patamar
Patamar-Lance
Lance-Lance

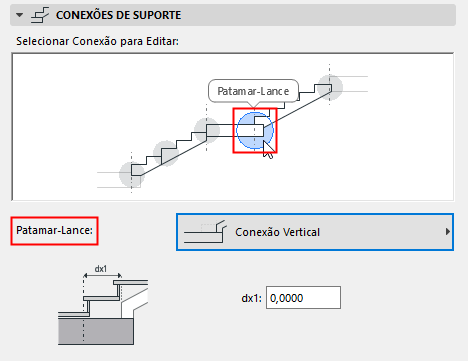

Na Visualização, deslize e clique para escolher a conexão ou a Terminação que deseja editar.
No menu pop-up, escolha o tipo de conexão desejada. Este é um conjunto fixo de opções, que variam dependendo da estrutura e da conexão/tipo.

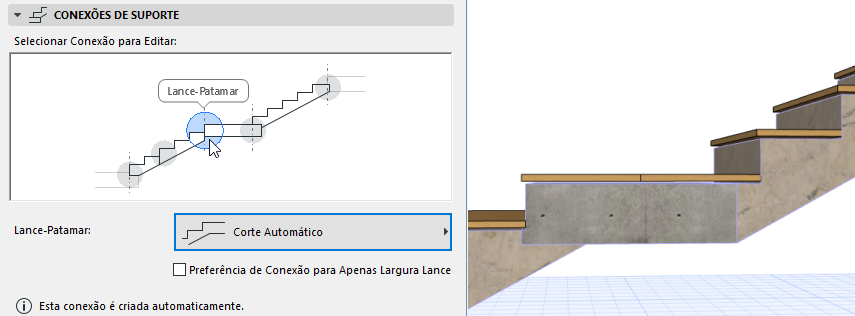

As opções automáticas não requerem informações adicionais do usuário.Figura 1. Conexão Patamar-Lance: Recorte Automático

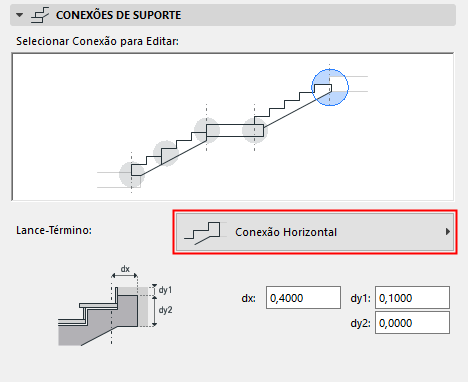

Terminações Lance Viga: Horizontal e Vertical

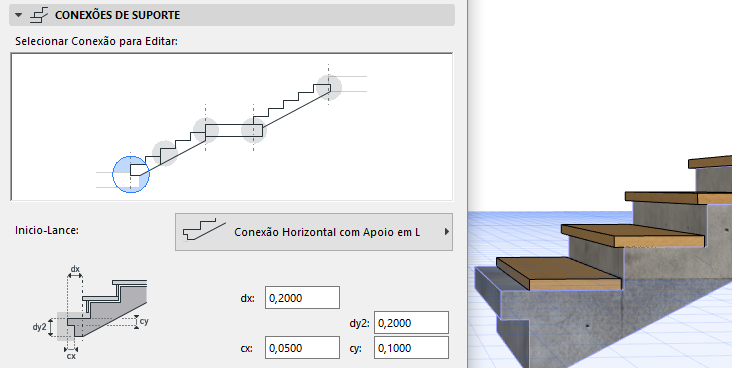

Figura 2. Terminação Lance Monolítico: Horizontal com Apoio em L

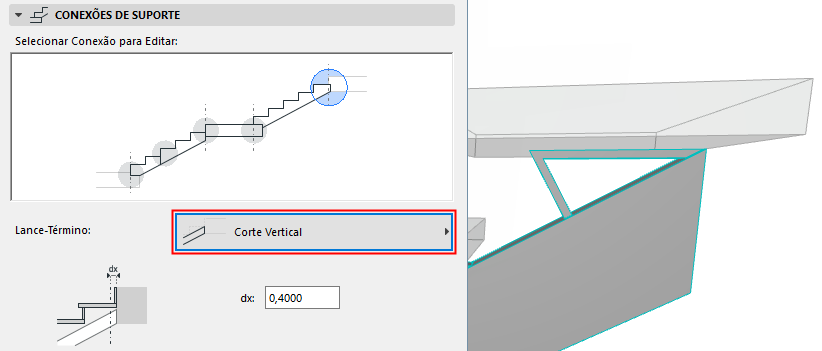

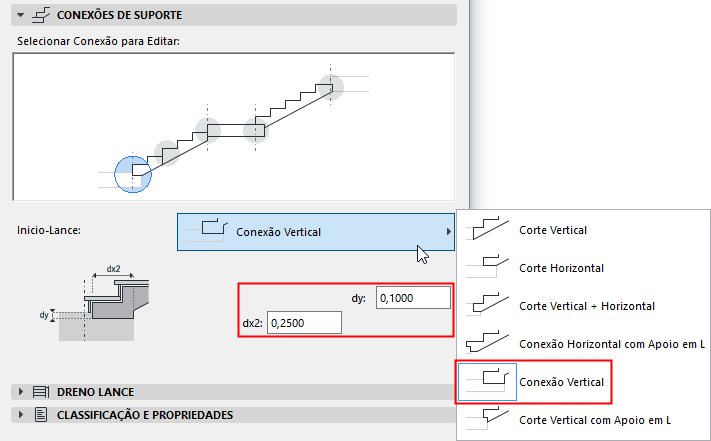

Terminação Lance Monolítico: Ajuste no Corte Vertical

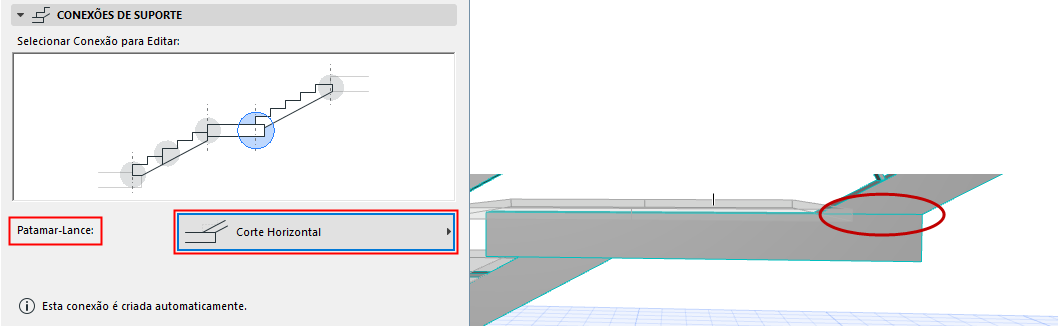

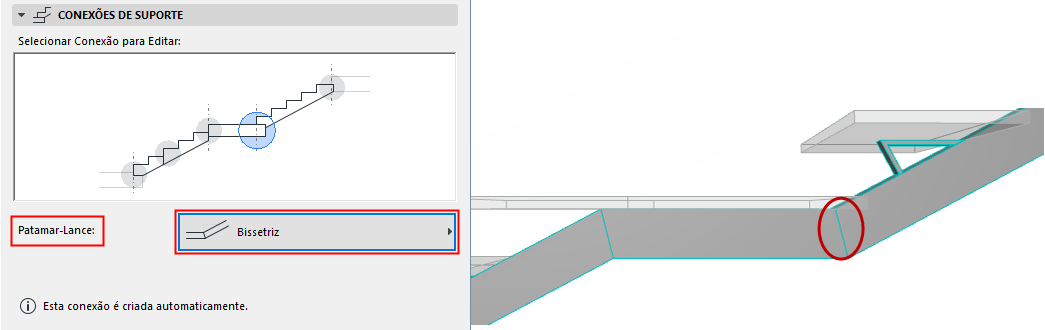

Figura 3. Conexão Patamar-Lance: Bissetriz Figura 4. Conexão Patamar-Lance: Horizontal
Use o seguinte tipo de conexão para criar um espaço para um elemento adicional (por exemplo, Pilar):

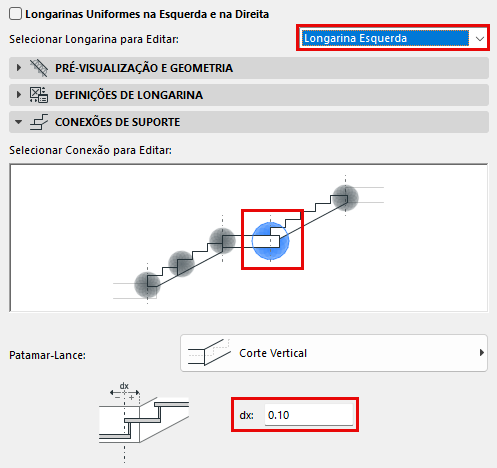

Conexão Longarina Lance-Patamar: Ajuste o Corte Vertical para Adicionar um Fenda
