Criar um Pilar com Multissegmentos
Configure um Pilar constituído por múltiplos segmentos, com um componente “Junção” configurável entre estes.
Para criar segmentos de Pilar, use a caixa de diálogo Definições ou interações gráficas. Ambos os métodos são descritos abaixo.
Nota:
- Cada segmento tem suas próprias definições de Classificações e Propriedades e seu próprio ID de elemento. No entanto, as definições de Categoria (p.ex. estado de Renovação) são herdadas do nível do elemento.
- Os campos Pesquisar & Selecionar, Rótulos, Caixa de Informações e Mapa Elemento Interativo podem usar dados específicos do segmento
Usar Definições de Pilar
- Abra as Definições de Pilar e vá para a página Segmento.
- Clique no ícone Pilar em Multissegmentos.
- Clique em Adicionar para adicionar quantos segmentos forem necessários.
- Veja a lista de Estruturas para encontrar os segmentos e as Junções. Faça a seleção de um ou a multiseleção para editar.
- Veja a pré-visualização. O segmento que está sendo selecionado na lista fica destacado.

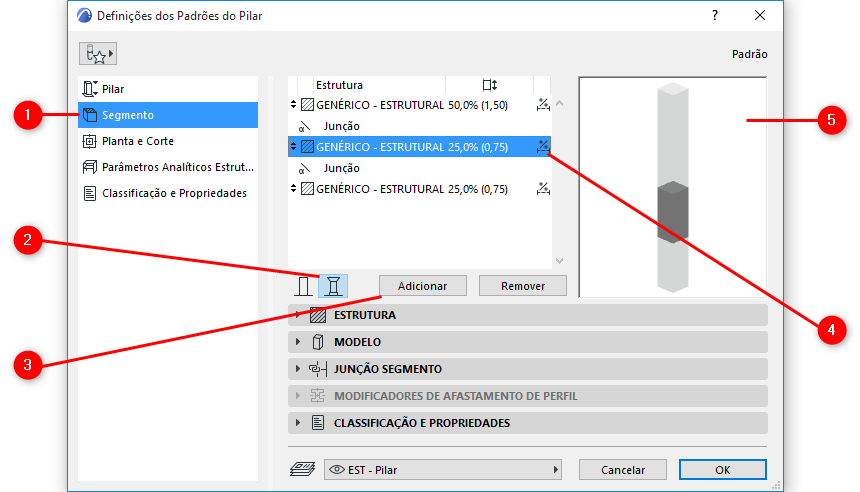

Figura 1. Pilar em Multissegmentos
Criar Graficamente
- Selecione um Pilar na janela 3D.

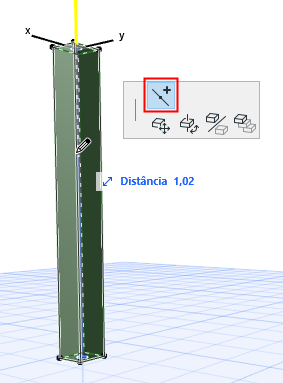

- A partir da paleta de contexto do eixo do Pilar, escolha Dividir Segmento.

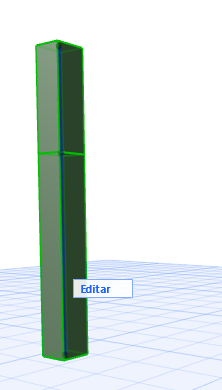

- Clique em qualquer lugar do eixo do Pilar: nesse ponto o Pilar é dividido em segmentos. Repita para criar mais segmentos, conforme necessário.
- Para editar os segmentos individualmente e graficamente, você pode usar o modo de Edição.
- Para definir atributos para cada segmento, use a caixa de diálogo Definições.
Consulte Definir Estrutura de Pilar/Segmento.
