Exibição de Abertura em 3D

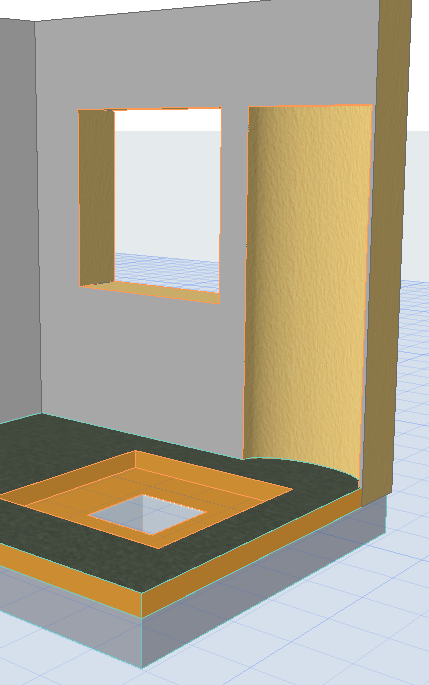

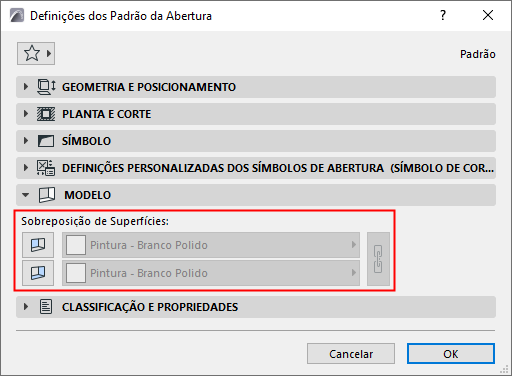

Por padrão: a Abertura exibe a superfície do elemento hospedeiro, sem sobreposição.

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Substituir a Superfície de Abertura

Se necessário, você pode aplicar uma superfície diferente para à extrusão da Abertura e/ou para às extremidades.

  • Extrusão: as laterais do corpo de Abertura, onde estes cortam os elementos hospedeiros
  • Extremidades: uma ou duas extremidades de um corpo de Abertura limitada, onde se encontra, mas não corta o elemento hospedeiro (por exemplo, um nicho ou uma reentrância).
  1. Selecione a Abertura
  2. Abra o controle das Superfícies de Sobreposição
    • na Caixa de Informações, ou
    • no Painel de Modelo de Defniições de Abertura
  3. Ative a alternância da superfície das extremidades e/ou da superfície de extrusão
  4. No menu pop-up, escolha a superfície desejada.
    Nota: Clique no ícone Cadeia ("Vincular Superfície") para aplicar a mesma superfície nas extremidades e na extrusão.

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

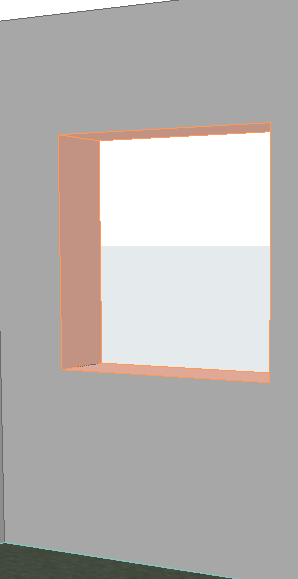

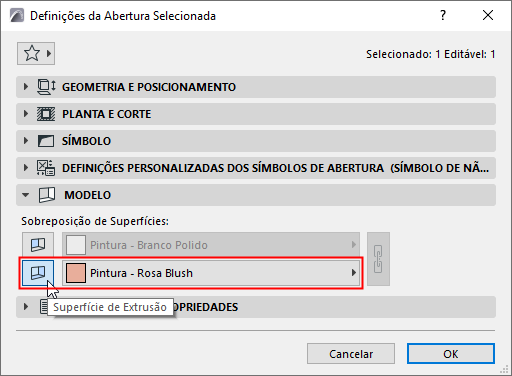

    Sobrepor as superfície da Abertura - extrusão

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

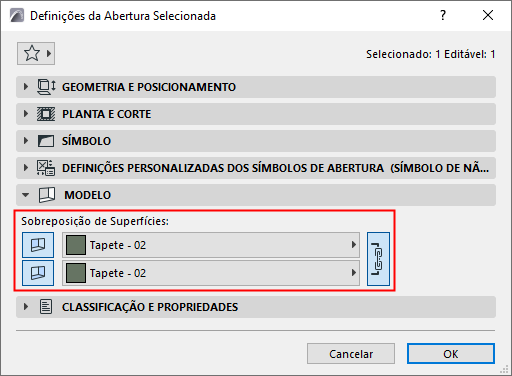

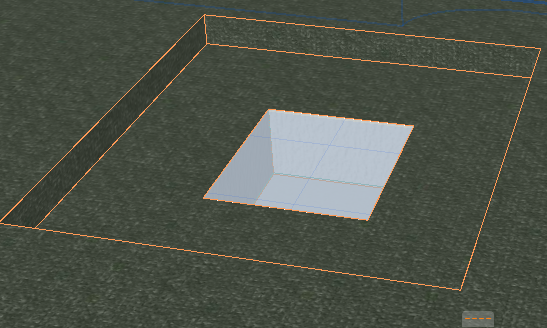

    Sobrepor as superfícies da Abertura - tanto extrusão como extremidade
