Rotacionar o Ângulo de Junção

Nas Definições de Pilar:

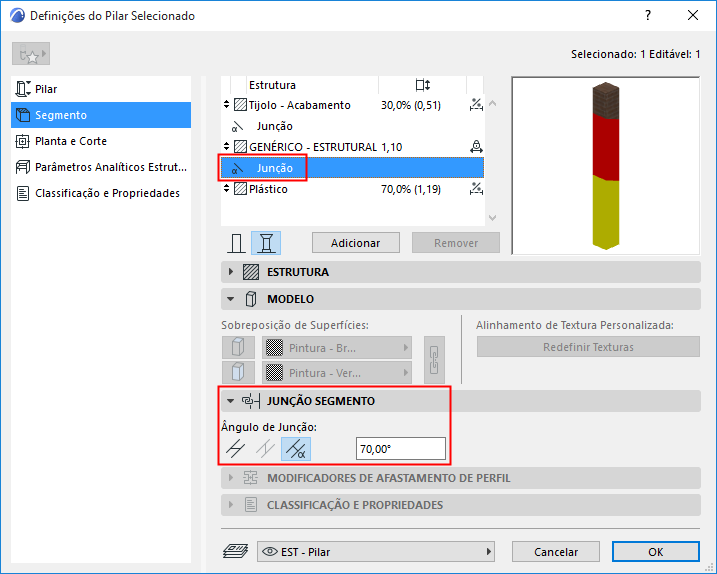

Para um componente Junção selecionado na lista (na parte superior das Definições do Segmento do Pilar): use o painel Junção Segmento (abaixo) para definir seu ângulo como horizontal, vertical ou personalizado.

Na Janela 3D:

As Junções podem ser editadas graficamente da seguinte forma:

1. Selecione o Pilar na janela 3D.
2. Clique no ponto quente da Junção (na linha de referência do Pilar).

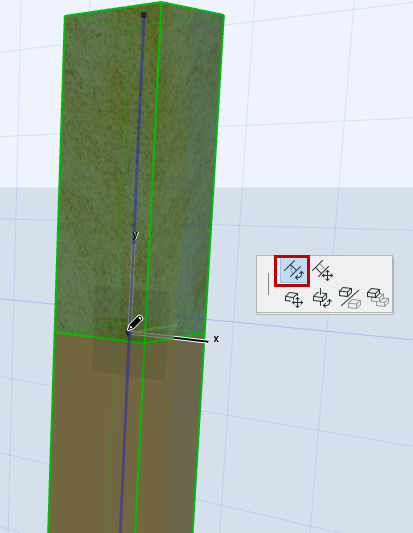

3. Da Paleta de Contexto, use Rotacionar Ângulo de Junção para ajustar o ângulo de Junção
