Salvar Portas e Janelas com Formato Personalizado

Utilize este método para criar uma porta ou janela com uma forma personalizada.

Para formas retangulares, ver Salvar Portas e Janelas Retangulares dos Elementos do Modelo 3D.

Neste processo, você deve criar

1. uma forma personalizada que servirá como porta/janela em si e
2. outra forma que servirá de buraco ou nicho no qual a porta/janela personalizada será colocada.

A forma do buraco é definida por uma laje ou cobertura desenhada livremente à qual é depois atribuída uma ID de Buraco de parede ou Nicho de parede. Lajes e coberturas que carregam esses IDs serão exibidos como um furo ou um nicho na parede. Buraco de Parede e Nicho de Parede são comandos GDL, utilizados para criar buracos ou nichos na parede.

Para salvar uma porta ou janela com forma personalizada, faça o seguinte:

1. Crie o modelo 3D da sua janela ou porta de forma livre, tal como descrito na seção anterior.

   Consulte Salvar Portas e Janelas Retangulares dos Elementos do Modelo 3D.



2. Utilizando a ferramenta Laje ou Cobertura, crie outro elemento cujo contorno corresponda ao contorno exterior do vão de parede ou nicho de parede pretendido.





3. Selecione esta laje ou cobertura, e abra a caixa de diálogo de definições.

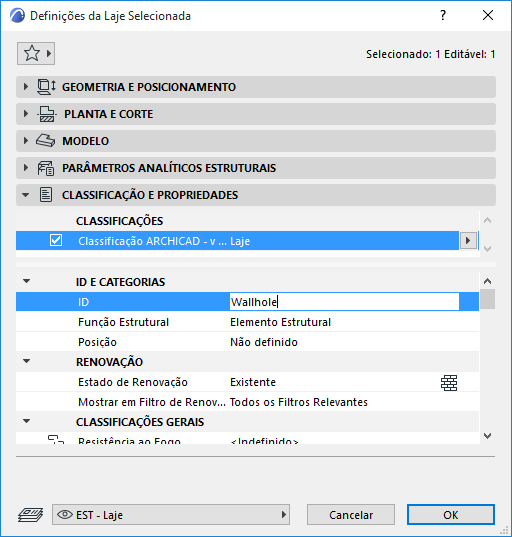

4. Abra o painel Classificações e Propriedades e altere o campo ID para Wallhole, se quiser fazer uma abertura, ou Wallniche se quiser abrir um nicho na parede.
   Nota: O elemento vão-de-parede - independente de sua espessura - sempre será cortado através da parede emque foi inserido. No entanto, o elemento nicho-de-parede, será cortado na parede para uma extensão que depende de sua espessura, conforme configurado nas Configurações de Cobertura/Laje. Se estiver criando um Nicho de Parede, assegure-se de especificar o valor desejado para a espessura do elemento.





5. Mova o elemento Buraco de Parede (ou Nicho de Parede) para seu elementos de janela personalizado.
6. Selecione todos os elementos que irão compor a sua porta/janela em forma personalizada: isto é, os elemento(s) da porta/janela e os elementos do buraco/nicho.
7. Salve a seleção utilizando o comando Arquivo > Bibliotecas e Objetos > Salvar Seleção como e escolha Janela ou Porta.

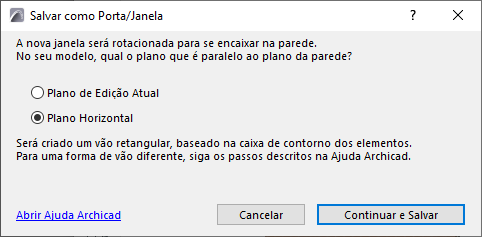

8. Você é solicitado a especificar que plano do modelo representa o plano da parede hospedeira (plano de elevação), dentro do qual a nova porta/janela será rotacionada ou o plano de edição atual ou o plano horizontal. (Isto é significante se, por exemplo, você está gravando um elemento Morph editado que foi originalmente uma porta, e que não está, por isso, situado no plano horizontal do seu modelo.)

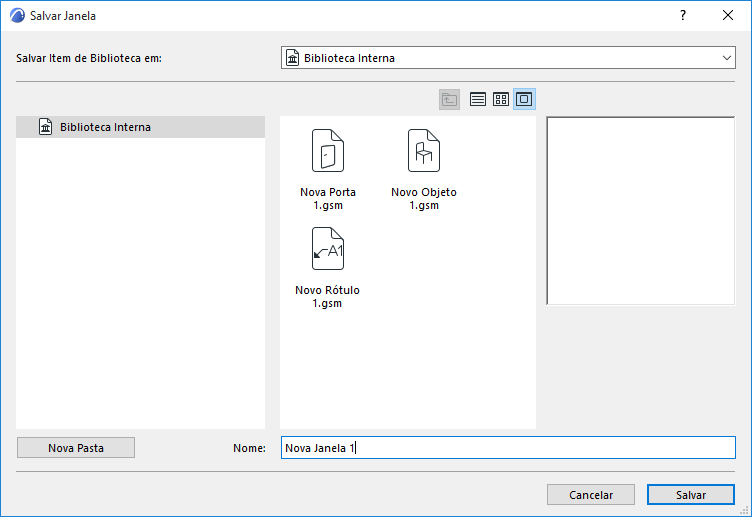

9. No diálogo Salvar Porta (ou Salvar Janela) que aparece, introduza um nome e escolha a localização da pasta desejada para a nova abertura.
   • para a Biblioteca Interna (escolha padrão. Recomenda-se que salve objetos específicos do projeto, personalizados na sua Biblioteca Interna.)
   • para uma Biblioteca do BIMcloud que tenha sido adicionado ao projeto
   • procure por uma biblioteca vinculada

     Clique em Nova Pasta para criar uma nova pasta dentro da pasta da biblioteca selecionada.





10. Clique em Salvar.

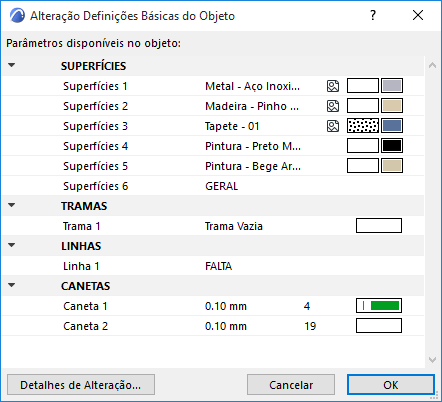

11. A caixa de diálogo Alterar Definições Básicas do Objeto aparece. Aqui, você pode definir os padrões de Superfícies, Tramas e Canetas dos novos objetos.
    Nota: Você pode ainda afinar esses atributos em Definições de Objeto, depois de colocar o item da biblioteca.

    Também, para adicionar informação para o novo item da biblioteca (por exemplo, palavras-chave para tornarem fácil a pesquisa nas Definições do Objeto ou no BIM Components), clique em Alterar Detalhes no canto inferior esquerdo.





12. Clique em OK.
13. Insira a recém criada Janela/Porta com a ferramenta Janela ou Porta. Note que o objeto criado pode ser alongado/encurtado, mas será distorcido nesta operação, porque não contém um script paramétrico.

Pode combinar mais lajes ou coberturas, para criar vãos ou nichos complexos. Já que é possível definir o ângulo de inclinação das coberturas, pode até abrir vãos não-perpendiculares nas paredes.

Para informações sobre a edição do item da biblioteca GDL resultante, ver Editar Itens da Biblioteca e Componentes Personalizados.
