Exemplo: Criar Estrutura Pessoal ou Perfil de Tampa para Paredes Cortina

Supondo que pretende personalizar o perfil da sua Estrutura de Parede Cortina ou adicionar uma Tampa personalizada. Siga estes passos:

  1. Utilizando elementos construtivos do Archicad, desenhe a Estrutura de Parede Cortina personalizada na Planta ou na janela 3D.

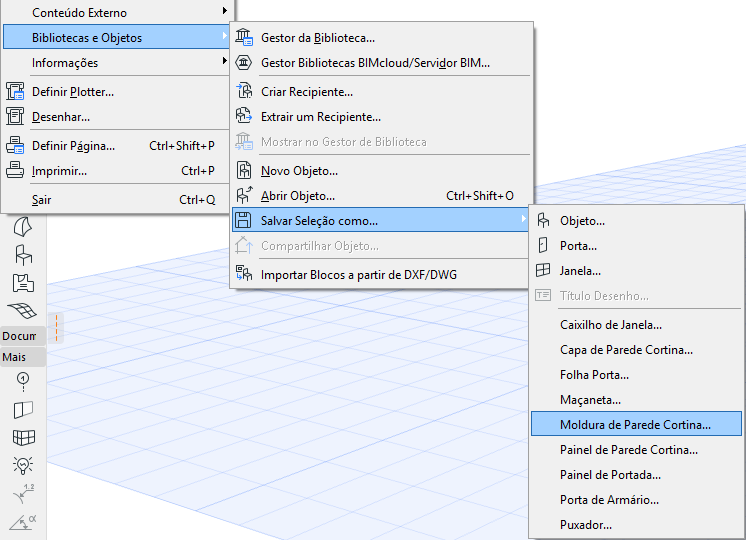

  2. Selecione o(s) elemento(s) desenhado(s) e escolha Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Estrutura de Parede Cortina.

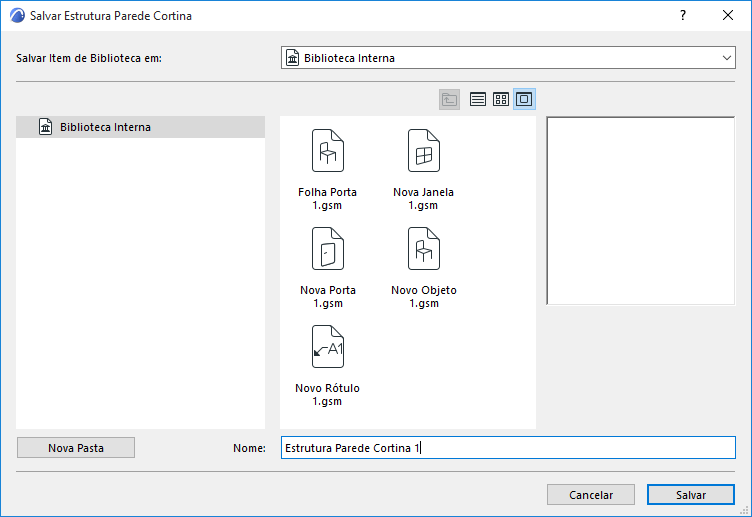

  3. Emerge a caixa de diálogo Salvar Estrutura de Parede Cortina.

  4. Especifique um nome para o novo item da biblioteca, e escolha a localização da pasta desejada em que a mesma será salva:
    • para a Biblioteca Interna (escolha padrão. Recomenda-se que salve objetos específicos do projeto, personalizados na sua Biblioteca Interna.)
    • para uma Biblioteca do BIMcloud que tenha sido adicionado ao projeto
      Nota: Você deve reservar a pasta Biblioteca do BIMcloud antes de salvar a ele
    • procure por uma biblioteca vinculada

      Clique em Nova Pasta para criar uma nova pasta dentro da pasta da biblioteca selecionada.

  5. Selecione a Parede Cortina suja Estrutura pretende personalizar.

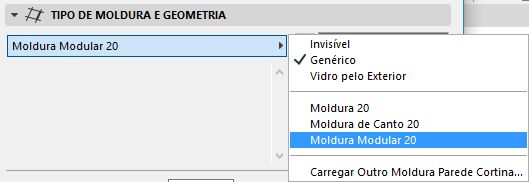

  6. Nas Definições de Seleção Parede Cortina (seja “Montante” ou “Travessa”), escolha Estrutura Modular.

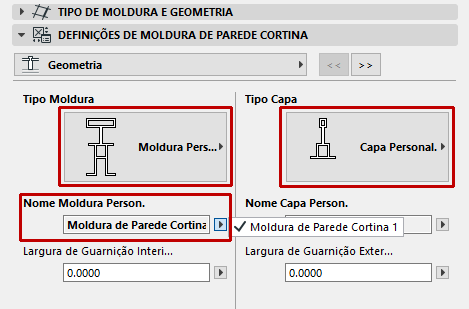

  7. No painel Definições de Estrutura de Parede Cortina, selecione “Estrutura Pessoal” e/ou “Tampa Personalizada” a partir dos pop-ups Tipo.


Os itens da biblioteca personalizados que gravou são listados nos pop-ups abaixo.

Clique em OK para substituir as Estruturas selecionadas pelo(s) componente(s) personalizado(s).
