Colocar e Mover uma Claraboia

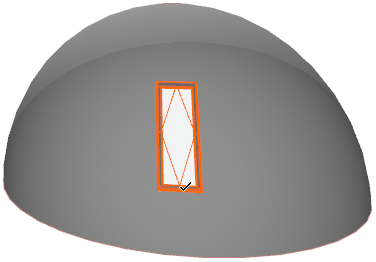

As Clarabóias podem ser inseridas em Coberturas ou Membranas, tanto em Planta como em Vista 3D.

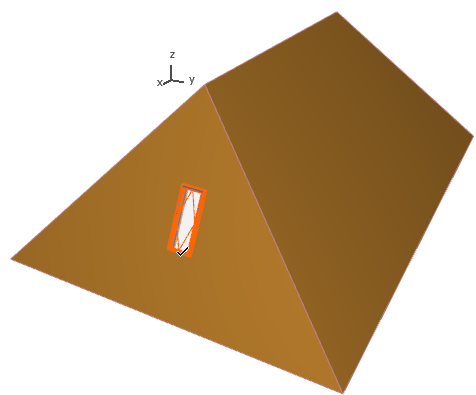

Selecione a ferramenta Claraboia e clique para a colocar em uma Cobertura ou Membrana. Ela será colocada pelo seu ponto de inserção, conforme definido na Caixa de Informações de Claraboia.

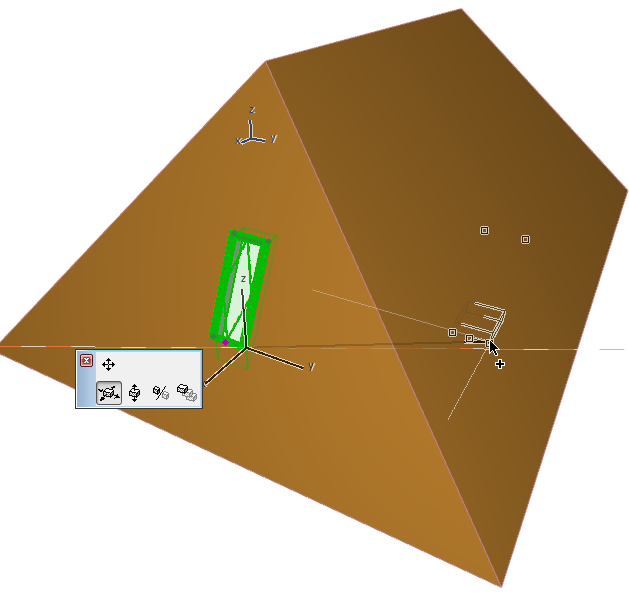

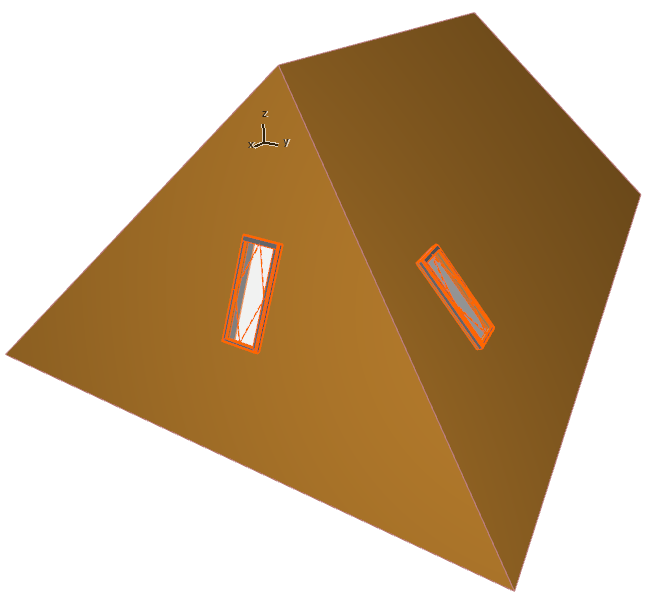

Quando arrasta (ou arrasta e repete) uma Claraboia em uma Membrana ou de uma Cobertura para outra, a Claraboia irá ajustar-se automaticamente à nova localização.
Posicionar uma Claraboia em um Plano de Cobertura Curva
Quando coloca ou move uma Claraboia em um segmento de Cobertura curva (tendo uma linha base curva), o Archicad pode ajustar a colocação da Claraboia utilizando uma de duas abordagens lógicas:
- Assumir que o plano da Cobertura que modelou representa de fato um plano de Cobertura curva
- Assumir que o plano de Cobertura que modelou representa de fato um de vários segmentos de planos adjacentes
Dependendo da opção, a clarabóia pode ser colocada de uma maneira ligeiramente diferente.
A opção, nas Definições de Cobertura (ou na Caixa de Informações), é Clarabóias e Aberturas tratarem segmentos como curvas. Por padrão, ela está assinalada. Isto significa que o Archicad assume que um plano de Cobertura com uma linha base curva representa um plano de Cobertura curva.

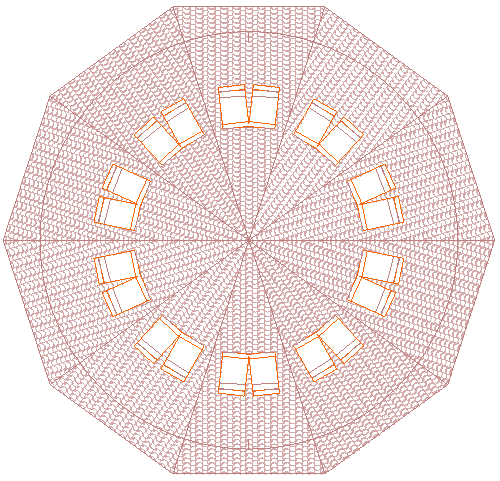

- Quando coloca ou move uma Claraboia em um segmento curvo de uma Cobertura, a geometria da Claraboia será ajustada para refletir uma superfície curva.

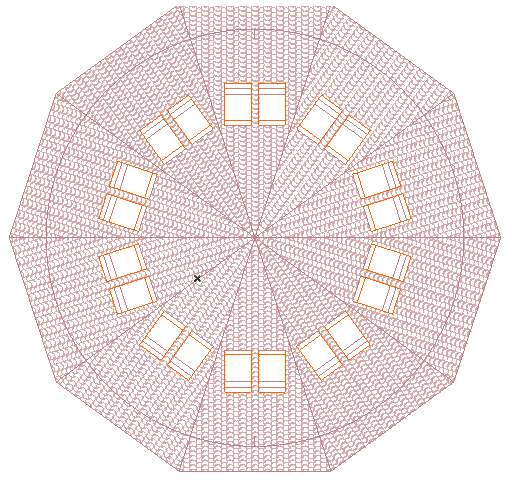

- Se desmarcar esta opção, a posição da Claraboia irá refletir a de uma Claraboia em um plano liso.

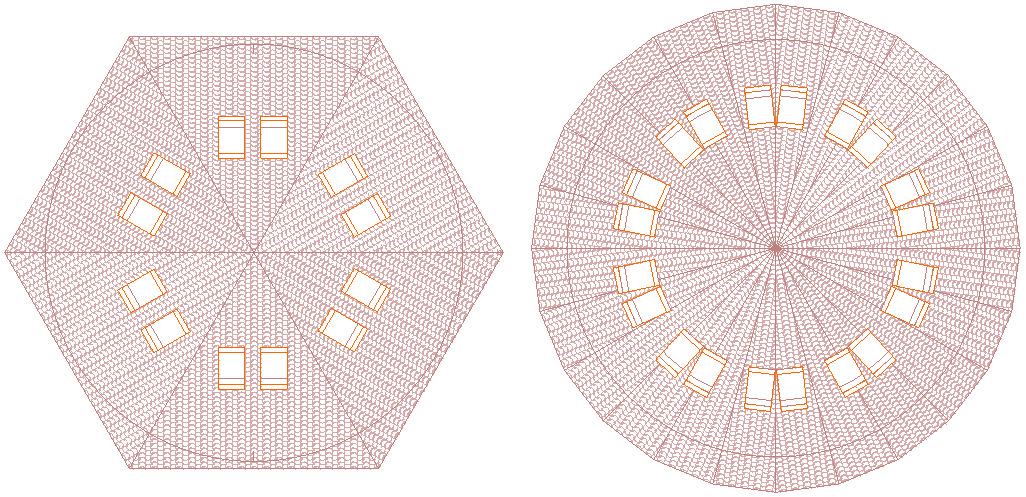

Em muitos casos, esta opção não é relevante. Se o seu segmento de Cobertura curvo consistir de apenas alguns grandes planos de Cobertura lisos ou de muitos planos pequenos, a colocação da Claraboia será a esperada.
