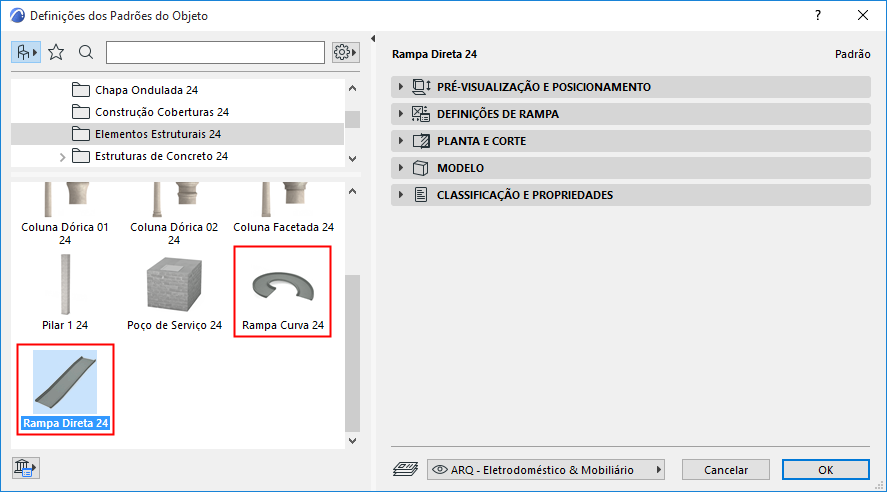

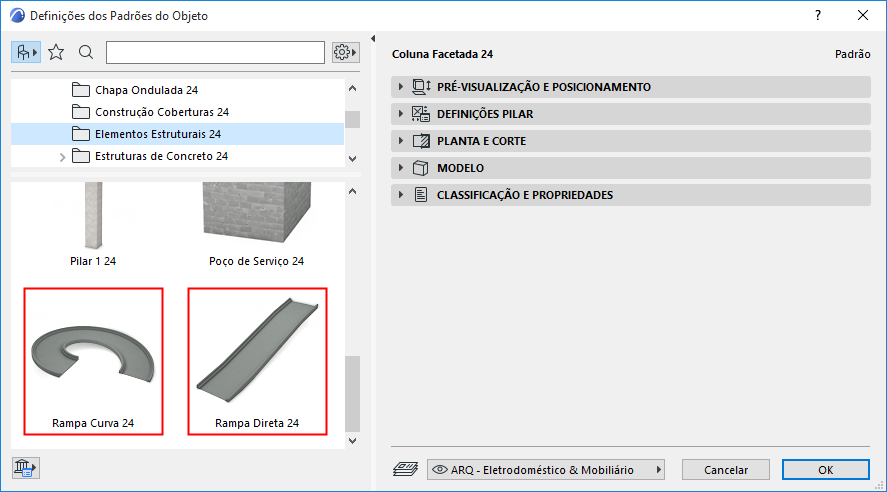

Objeto Rampa
Use objetos de rampa paramétricos (retos e curvos) para criar rampas padrão exibidas no formato que você precisa.
Você pode definir segmentos de transição separados na parte superior e inferior da Rampa.
Rampa Reta
Inclinação
Use o painel Definições de Rampa (página Dimensões) para escolher a inclinação da Rampa.
- Introduza a inclinação usando o Gradiente, a Percentagem ou o Grau

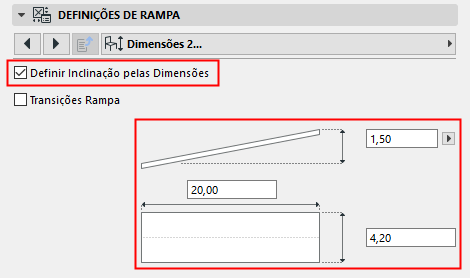

- Como alternativa, marque Definir Inclinação Por Dimensões: então, insira os valores de Altura e de Dimensão nos campos abaixo para calcular automaticamente a inclinação.
 |
 |
|
Definir Inclinação Diretamente |
Definir Inclinação entrando com os valores de Comprimento/Altura da Rampa |

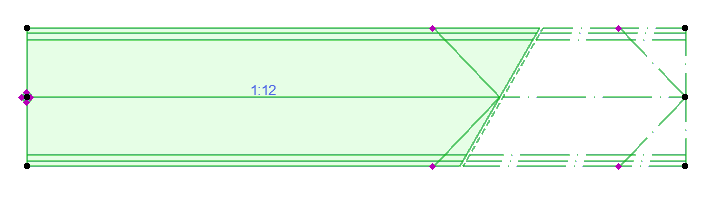

Texto

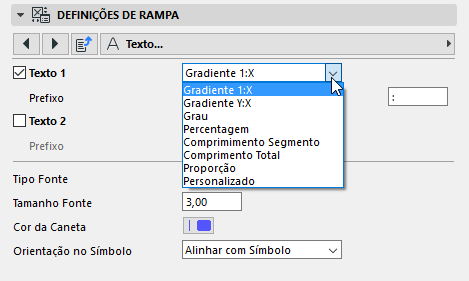

Use a página Texto das Definições da Rampa para exibir, opcionalmente, uma ou duas linhas de texto na Rampa 2D, no formato escolhido. Para uma exibição da medida da inclinação, por exemplo, como 1:X, você pode usar qualquer caractere ou texto como separador.

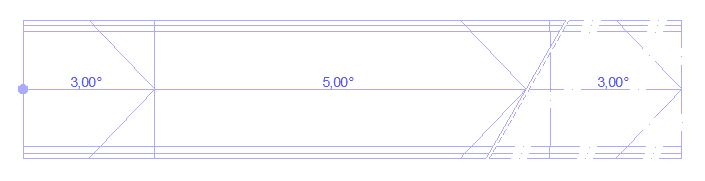

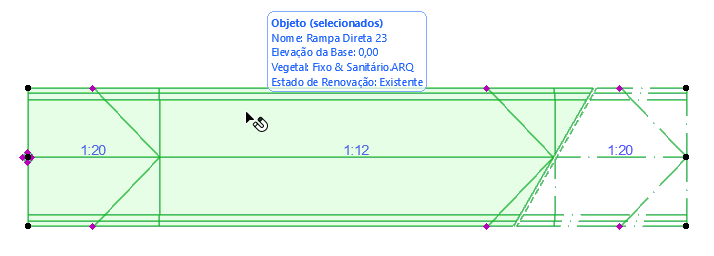

Transição

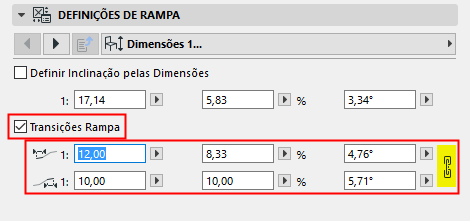

No painel Definições de Rampa (páginas de Dimensões 1 e 2):
- Marque a opção Transições da Rampa para criar e definir segmentos de transição no topo e na base da Rampa.
- Para cada segmento, defina sua inclinação (seja diretamente ou por Dimensões). (Clique no ícone da cadeia para usar valores iguais para a transição no topo e na base.)

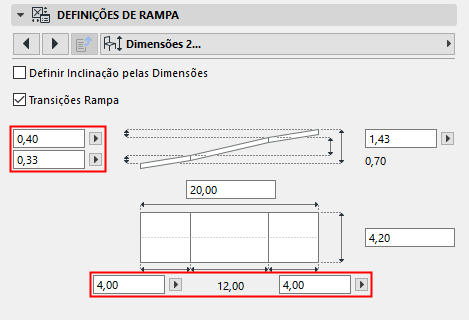

- Campos de dimensão adicionais estão disponíveis na página Dimensões 2: insira ou calcule os valores de comprimento e altura para cada segmento de transição.
Nota: As Rampas Retas podem ser esticadas graficamente, usando o comando da paleta de contexto Mover Nó ou Encurtar/Alongar. Quando você alonga, o segmento do meio é modificado (não as transições).

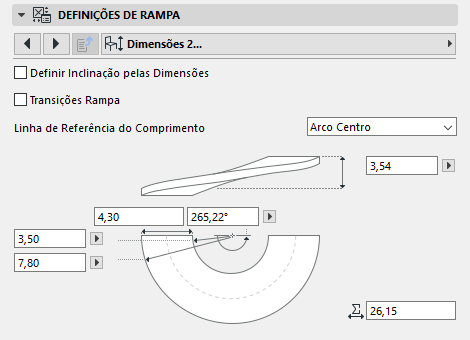

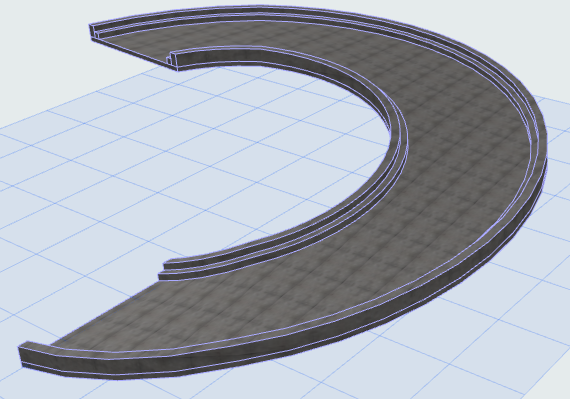

Rampa Curva

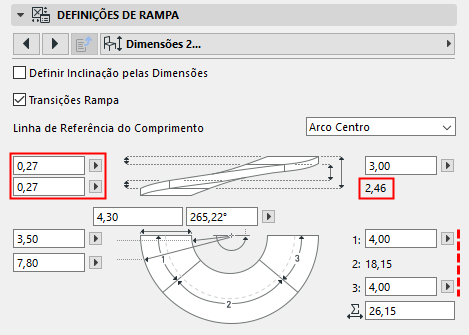

Para o objeto Rampa Curva, os valores de dimensões adicionais estão disponíveis.
