Criar Treliças em Janelas de Corte/Elevação

É possível criar uma treliça em uma janela de Corte/Elevação:

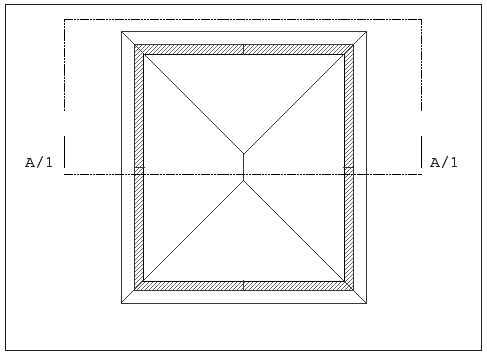

1. Desenhe uma Cobertura na Planta e adicione uma Linha de Corte.





2. Abra a Janela de Corte/Elevação/EI correspondente.

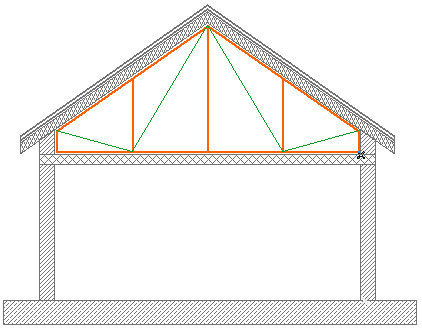

3. Adapte a estrutura da treliça à cobertura. Desenhe o seu contorno com linhas, tal como faria na Planta.





4. Selecione os elementos desenhados e selecione Criar Treliça, no menu TrussMaker. (Modelagem > Extras de Modelagem > TrussMaker)
5. Confirme as definições apropriadas em Definições TrussMaker, e salve o objeto.

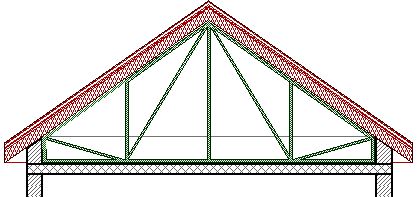

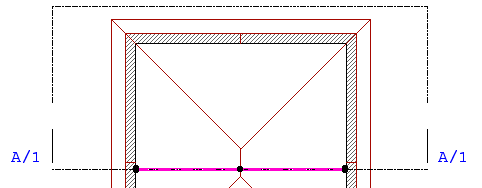

   É emitido um alerta, que informa que o novo objeto foi criado na Planta. A treliça é colocada sobre a linha de Corte, e, por isso, aparece na Janela de Corte/Elevação, como um elemento cortado pela aresta.

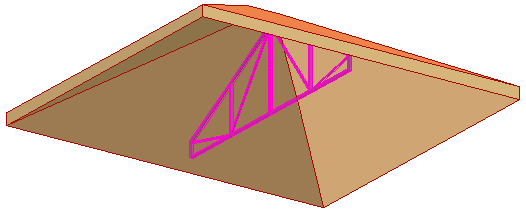

6. Visualize a nova treliça em 3D ou em outra Janela de Corte.
