Definições de Ferramenta Pilar: Pré-visualização e Posicionamento

A caixa de diálogo Definições Pilar é dividida em cinco páginas.

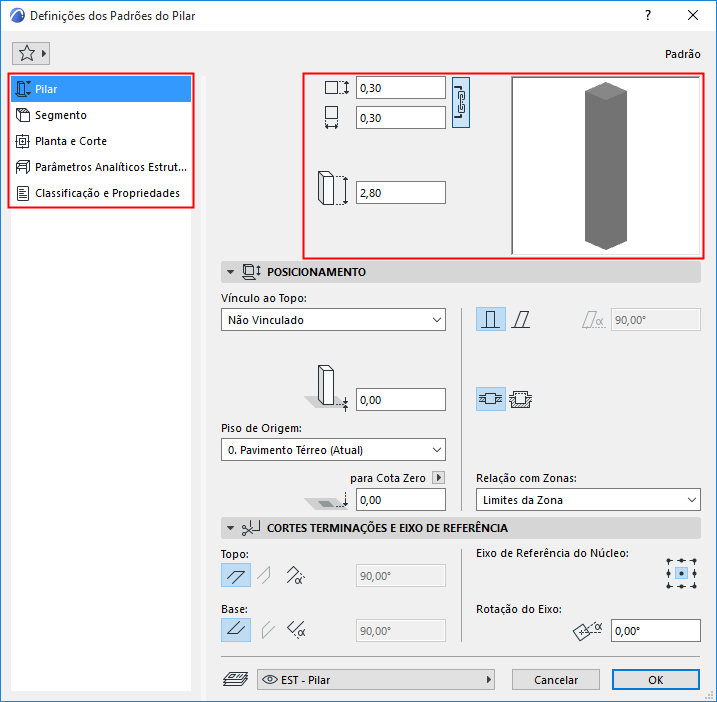

A seção Pré-visualização permanece visível em todas as páginas e reflete suas modificações nas definições.

Navegue entre as páginas usando a estrutura de árvore à esquerda:



Largura/Altura do Núcleo

Para um Pilar simples (segmento único), insira as dimensões horizontal e vertical do núcleo.

Nota: Para Pilares com uma seção transversal retangular, use o ícone Corrente para restringi-las ao mesmo valor.

Para um Pilar circular, indique o diâmetro.

Altura do Pilar

Mostra a altura total do Pilar.

  • Para um Pilar não vinculado, defina sua altura aqui.
  • Para um Pilar vinculado ao topo, este campo não é editável. A altura do Pilar depende das definições presentes no painel abaixo Posicionamento.

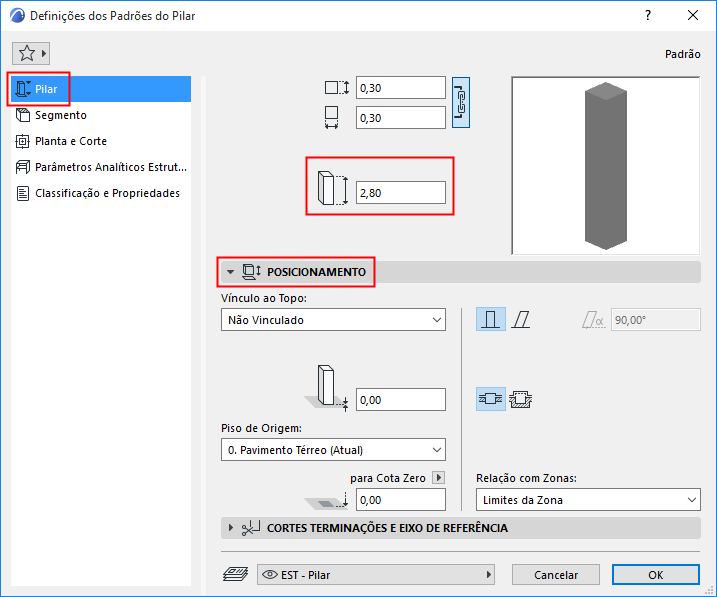

Painel Posicionamento do Pilar



Por padrão:

  • O topo do Pilar está vinculado a um piso acima
  • O Piso de Origem é o piso atual.

Vincular ao Topo

Use este controle para fazer um dos seguintes procedimentos:

  • Vincular o Topo do Pilar em relação ao seu Piso de Origem (Origem+1, Origem+2, etc.)

Se mais tarde você modificar as posições e alturas dos pisos em seus projetos, as alturas de todos os Pilares vinculados irão ser modificados automaticamente.

  • Escolha Não vinculado para torná-lo um Pilar com uma altura fixa. Defina sua altura no campo acima de altura do Pilar.

Afastamento do Topo do Piso Vinculado

Você pode afastar o topo do Pilar do topo do piso vinculado.

  • O valor de afastamento pode ser positivo, negativo ou zero.
  • O campo de afastamento não está disponível se o Pilar não tiver qualquer vínculo com o topo.

Você também pode afastar a base do Pilar do Piso de Origem, em qualquer direção.

  • O valor da altura do Pilar (seja na seção Pré-visualização das definições do Pilar) é afetado pelos afastamentos do topo e da base, se houver.

Piso de Origem

Consulte Piso de Origem.

Elevação da Base [ao nível de Referência]

Calcula a elevação atual da linha de referência do Pilar, medida a partir do nível de Referência (por padrão, este Nível de Referência é a Cota Zero).

Clique na seta pop-up para alterar o Nível de Referência, se necessário.

Nota: os níveis de referência são definidos em Opções > Preferências do Projeto > Níveis de Referência.

Para informações gerais sobre o nível, consulte Preferências de Níveis de Referência.

Nota: Este é um valor calculado, não um vínculo. Se você alterar o nível de Referência, o Pilar não vai mudar a sua posição.

Ângulo de Inclinação do Pilar

Consulte Criar um Pilar Inclinado.

Método Envolvimento

Consulte Pilares e Paredes Compostas: Envolvido ou Não Envolvido.

Relação com Zonas

Consulte estes tópicos:

Calcular a Área da Zona e o Volume da Zona

Relação com Zonas
