Cortes na Terminação do Pilar e Eixo de Referência
Cortes na Terminação
Defina o ângulo das superfícies do Topo e da Base do Pilar: horizontal, vertical ou personalizado.
Você também pode editar esta geometria graficamente:

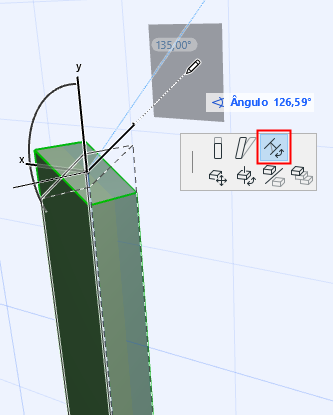

- Selecione um Pilar em 3D. Clique na superfície da terminação e escolha Rotacionar Ângulo de Junção a partir da paleta de contexto.
Eixo de Referência do Núcleo do Pilar

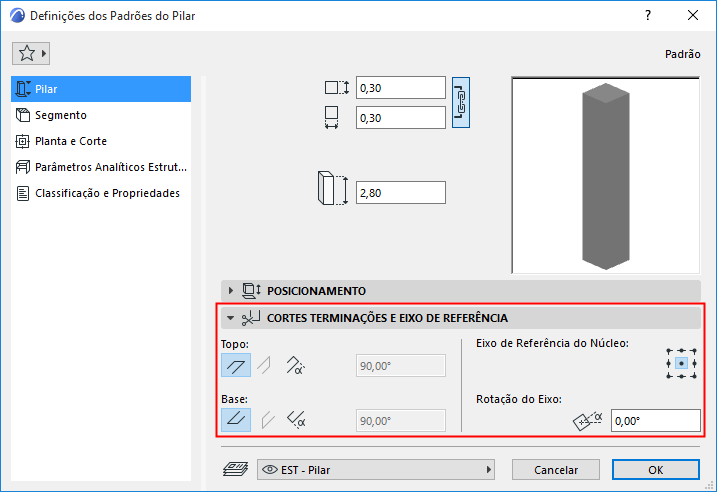

Escolha um dos nove pontos para servir como Eixo de Referência do Pilar.
Se você modificar o eixo de Referência: o eixo permanecerá no lugar enquanto o Pilar se moverá em conformidade.
Nota: Disponível apenas se pelo menos um segmento de Pilar tiver uma seção transversal retangular ou circular. Não está disponível para perfis complexos.
Rotação do Eixo: Defina um ângulo de rotação para o Pilar em torno de seu eixo.
Consulte também Rotacionando Vigas e Pilares.
