Criar uma Viga Inclinada

Estabelecer Ângulo de Inclinação nas Definições da Viga

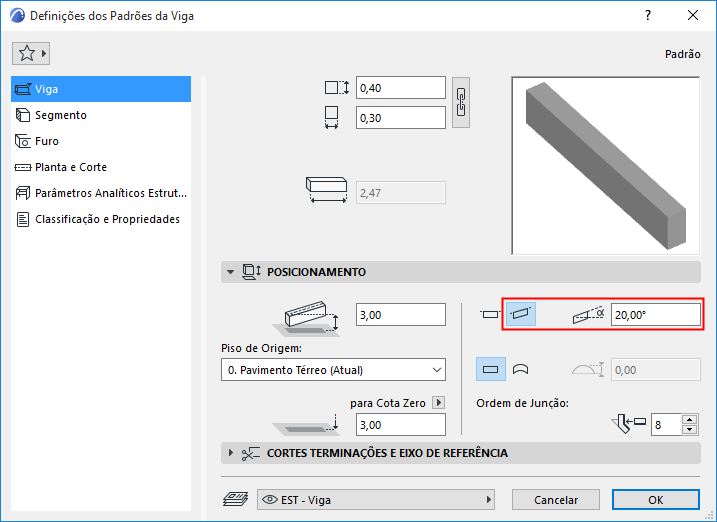

1. A partir das Definições da Viga (página Viga, Painel de Posicionamento) ou na Caixa de Informações, escolha o ícone Inclinado.
2. Introduza um ângulo de inclinação em graus.





   O valor deverá encontrar-se entre -89° e +89°, e é medido a partir do ponto inicial da Viga.

3. Selecione um Método de Colocação na Caixa de Informações, e coloque o Pilar.

Entrada de Viga com Dois Cliques

1. Escolha o método de Viga Individual na Caixa de Informações.





2. Clique duas vezes para colocar cada terminação da Viga.
3. Na Janela 3D:
   • Vincule os pontos das terminações aos elementos existentes
   • Clique em Shift para restringir a entrada a um plano de edição.





     Nota: Se a Viga já tiver um ângulo de inclinação definido (nas Definições ou na Caixa de Informações), o ângulo de inclinação prevalecerá, independentemente da restrição.

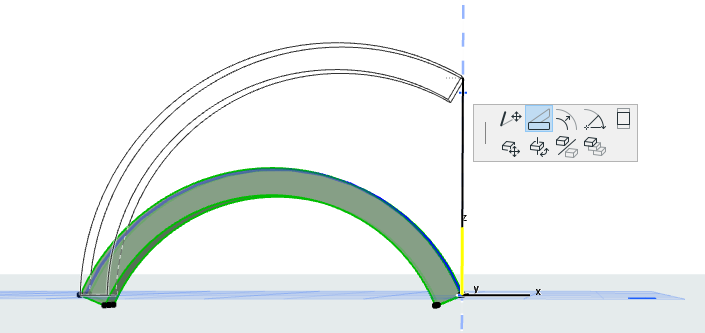

Uma Viga existente curva verticalmente também pode ser inclinado.
