Editando Vigas

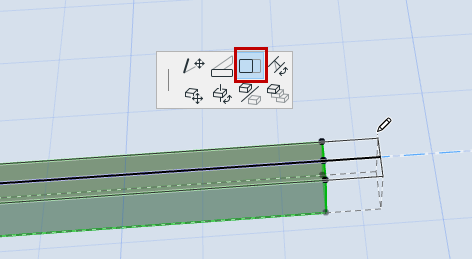

Alongar Comprimento/Modifique Ângulo
Use os comandos da Paleta de Contexto no ponto final do Eixo de referência da Viga.

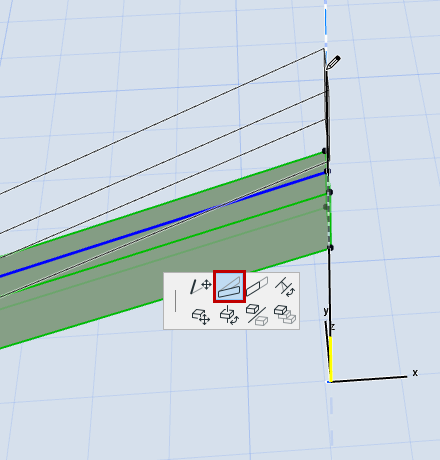

Para uma Viga inclinada:

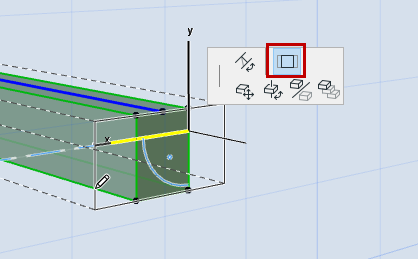

Alongar Corte Transversal da Viga
Para uma Viga não curva e não segmentada:
Na Planta ou na janela 3D, use os comandos da Paleta de Contexto para alongar ou encurtar as dimensões da seção transversal da Viga.
Nota: As Vigas podem também ser alongadas na vista em Corte, se a linha de referência da Viga for perpendicular à linha de Corte.
Como alternativa, use Edição > Dar Nova Forma > Encurtar/Alongar.

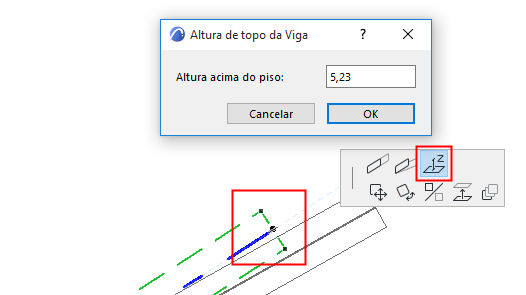

Editar Viga Inclinada na Planta
- Selecione a Viga inclinada na Planta.
- Na paleta de contexto da linha de referência, clique no comando de altura do ponto de terminação.
- Na caixa de diálogo Altura de Topo da Viga, insira a nova altura do ponto de terminação da Viga selecionada.
