Selecionar e Modificar Furos da Viga

Modificar Furo Único

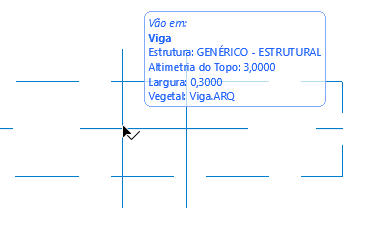

  1. Faça um dos seguintes procedimentos:
    • Com a ferramenta Seta ativa, clique no centro do furo.
    • Com qualquer outra ferramenta ativa, clique em Shift no centro do furo.

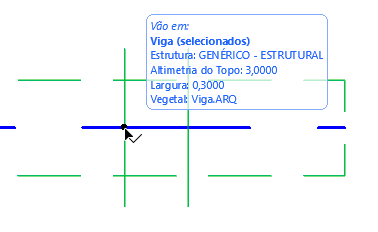

    Agora o furo está selecionado.

    Select1BeamHole.png   Select1BeamHoleDone.png

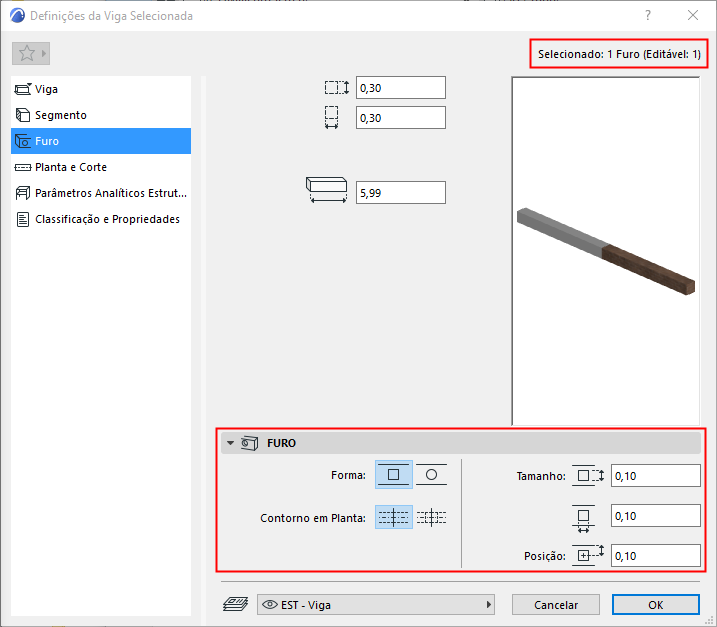

  2. Abra Seleção Definições de Viga - Painel Furo para modificar a forma e o tamanho do furo selecionado (ou use os controles na Caixa de Informações).

  • Forma: Retangular ou Circular
  • Contorno em Planta: Escolha o símbolo em planta: mostrar o contorno ou mostrar apenas o eixo
  • Tamanho: Introduza a dimensão horizontal e vertical do Furo. Para um furo circular, indique o diâmetro.
  • Posição: Distância do centro do Furo a partir do topo da Viga.

Modificar todos os Furos

  1. Selecione a Viga. Todos os furos da Viga também são selecionados.

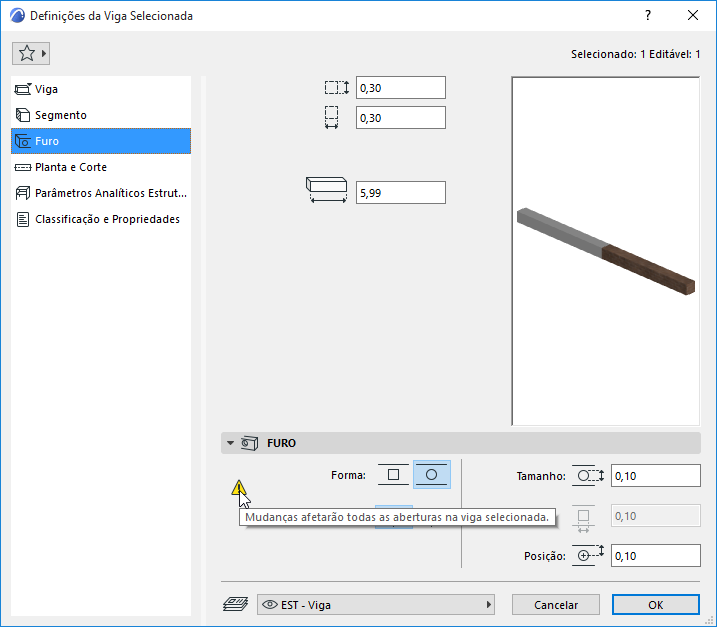

  2. Abra as Definições de Seleção da Viga - Painel Furo para modificar todos os furos da Viga simultaneamente (ou use os controles na Caixa de Informações).


Mover Graficamente o Furo da Viga

  • Mova um furo lateralmente ao longo da Viga (em Planta ou 3D)
  • Move um furo para cima e para baixo ao longo do Eixo Z (3D)


Furos em Vigas Curvas

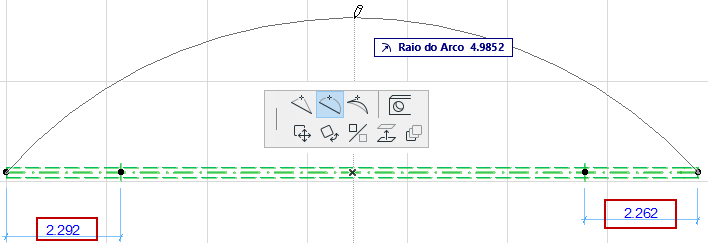

Supondo que você tenha inserido furos em uma viga reta (a partir de distâncias de qualquer um dos lados), e então você curva esta viga (conforme desenho abaixo).



A caixa de diálogo Posição de Aberturas da Viga permite selecionar como os furos se comportarão em sua nova posição na viga curva:



Manter Distância: As distâncias medidas a partir das terminações da viga mais próximas dos furos (medida ao longo do arco do centro da viga) permanecem inalteradas.



Manter Proporção: Os furos permanecem na mesma distância proporcional das terminações da viga como antes.



Assista o vídeo
