Aplicar Perfil ao Elemento

Os Perfis estão disponíveis para serem usados como Paredes, Pilares, Vigas, Componentes do Guarda-Corpo ou Itens da Biblioteca.

Nota: Os perfis para Itens da Biblioteca estão disponíveis apenas para elementos GDL que incluem uma opção de seleção de perfil – como os componentes Parede Cortina e Escada.

Aplique um perfil a um elemento nas definições do elemento ou do Gestor de Perfil.

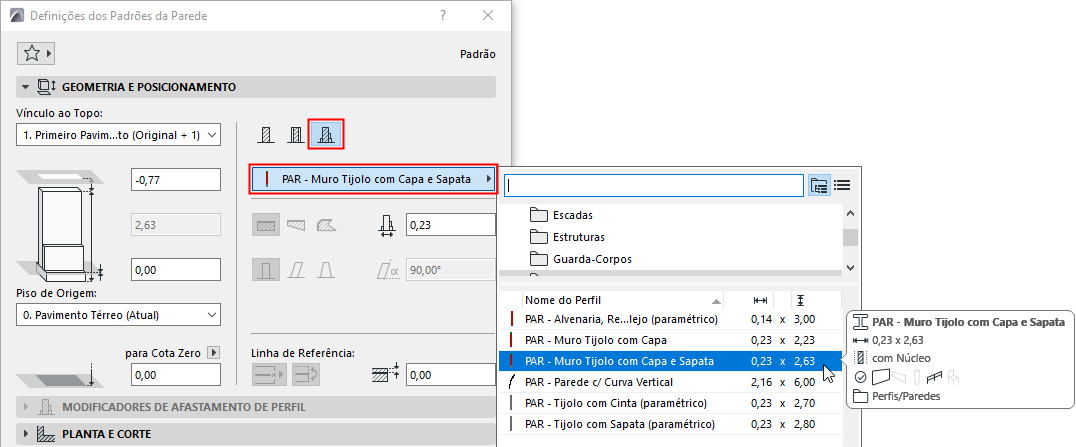

A partir das definições do elemento (parede, viga, pilar):

  1. Abra as definições do elemento.
  2. No Painel de Geometria e Posicionamento, clique no Ícone "Perfil Complexo".
  3. Use a janela pop-up para selecionar um perfil.

    Nota: Este pop-up lista os perfis cuja definição "uso com" inclui seu tipo de elemento: consulte "Use Com" - definir disponibilidade de perfil

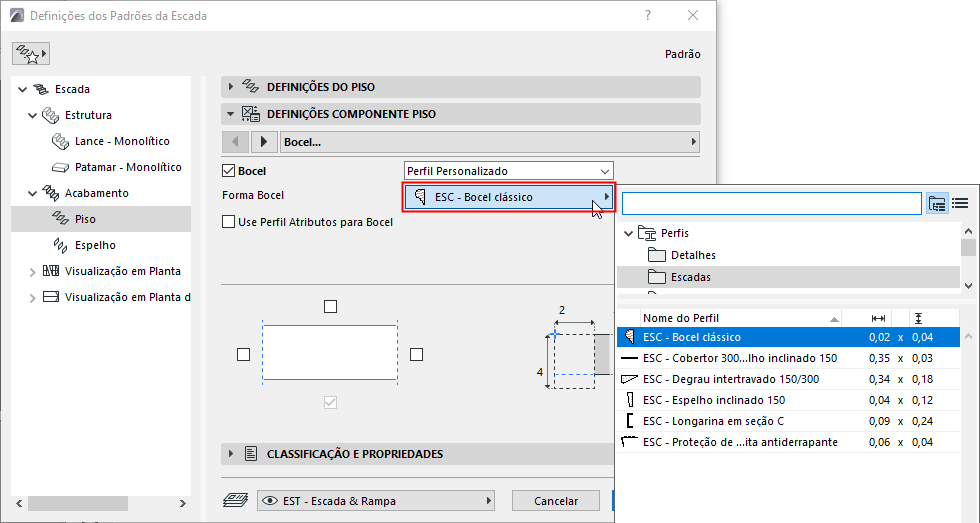

A partir das definições dos componentes (Guarda-Corpo, Escada, Parede Cortina):

Por exemplo: escolha uma estrutura para o perfil para os componentes: guarda-corpo, estrutura da parede cortina, piso de escada.

  1. Abra as definições do elemento.
  2. Use o pop-up do componente para selecionar um perfil.

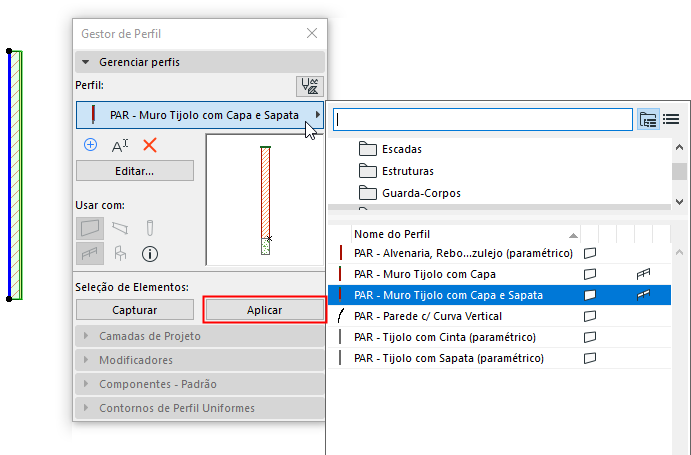

A partir do Gestor de Perfis

  1. Selecione um ou mais elementos na janela do modelo.
  2. No Gestor de Perfil, selecione a partir do pop-up Escolher Perfil.
  3. Clique em Aplicar.
