Criar uma Cobertura de Multi-plano

Na Planta ou Janela 3D:

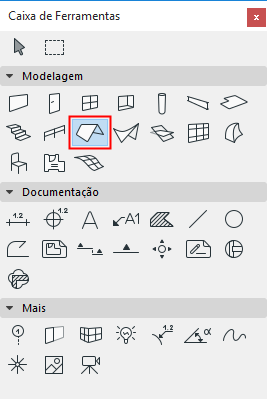

1. Selecione a Ferramenta Cobertura.





2. Nas Definições de Cobertura ou na Caixa de Informações, ajuste os principais parâmetros de cobertura (p.ex. inclinação, superfícies, saliência do beiral).
3. Selecione o método Multi-plano na Caixa de Informações ou nas Definições da Cobertura.
4. Escolha um dos Métodos de construção na Caixa de Informações:
   • Complexas
   • Aresta
   • Empena
   • Aresta Rotacionada
   • Empena Rotacionada





5. Comece a desenhar o polígono pivô da Cobertura de Multi-plano - normalmente, ao longo do contorno da sua estrutura do edifício.
6. Feche o polígono para completar a cobertura de Multi-plano.





7. Alternativamente, utilize a Vara Mágica (espaço+clique) em uma parede existente para colocar, de imediato, o polígono pivô e a Cobertura de Multi-plano resultante.

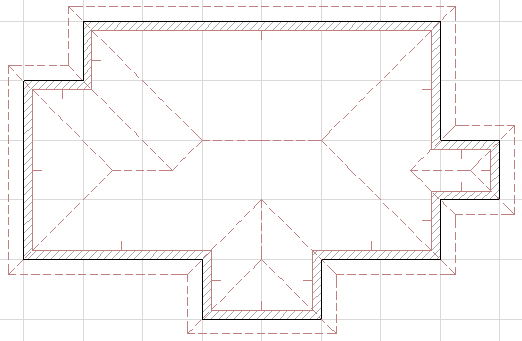

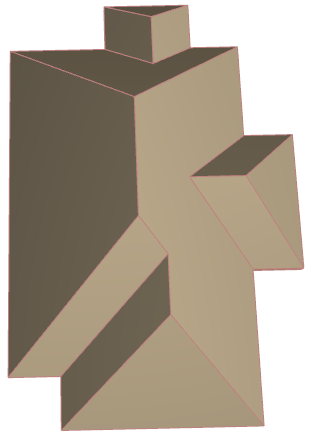

O resultado é uma cobertura de elemento único, constituído por múltiplos planos. Você pode continuar editando a cobertura, plano por plano (por exemplo, atribuir uma superfície personalizada ou inclinação a qualquer plano), mas a cobertura permanece sempre como um elemento único.

Consulte Personalizar Plano da Cobertura.

Mesmo depois de uma cobertura ser criada, você pode modificar facilmente a geometria da mesma, editando graficamente o polígono pivô ou a cumeeira da cobertura.

Consulte Edição Gráfica ou Geometria da Cobertura.

Você pode dividir uma estrutura de Cobertura de Multi-plano em vários níveis horizontais ou segmentos, p.ex. para fazer uma Cobertura de mansarda.

Consulte Adicionar Nível de Cobertura.
