Cobertura "Gambrel"

A Cobertura "Gambrel" é como a Mansarda, só que está empenada em ambas as extremidades.

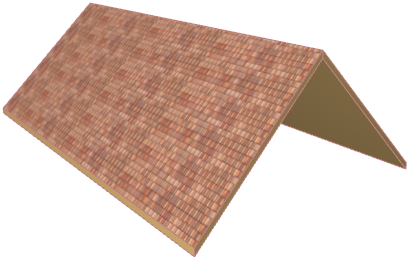

1. Comece com uma Cobertura triangular.





2. Selecione a Cobertura.

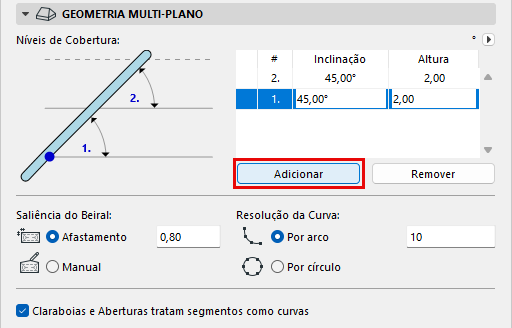

3. No painel Geometria Multi-plano das Definições de Cobertura, clique em Adicionar para adicionar um novo nível à Cobertura.

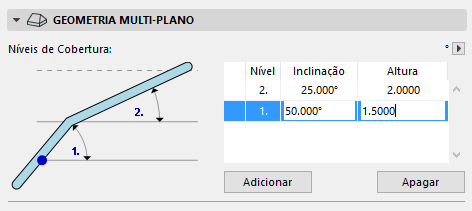

4. Ajuste as cumeeiras de cada nível. O primeiro nível, o mais inclinado, deve ter 50 graus. O superior, o nível mais plano, deve ter 25 graus.
5. Ajuste a elevação do Nível 1 de modo a que termine (e o Nível 2 inicie) em 1500 mm.





6. No painel Modelo das Definições de Cobertura ajuste as superfícies conforme desejado.

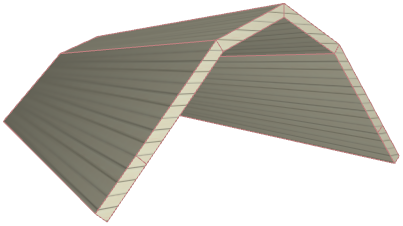

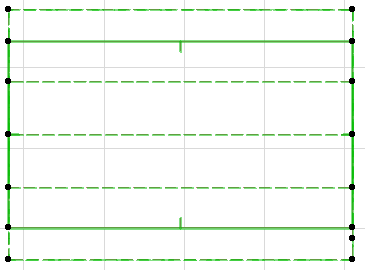

7. Clique em OK para fechar as Definições de Cobertura. A Cobertura Gambrel está completa. O nível de cobertura é indicado por uma linha ponteada na Planta.
