Definir Corpos de Corte
O elemento de recorte é sempre uma Cobertura ou uma Membrana. A Cobertura/Membrana tem um “Corpo de Corte” anexado que representa a direção e a forma nas quais executará o corte no(s) outro(s) elemento(s).
Uma vez que a forma da Cobertura/Membrana é, em si, muitas vezes complexa, pode ser difícil visualizar exatamente o que acontecerá quando efetuar uma operação de Corte. Para ver estes corpos de corte enquanto trabalha (apenas na janela 3D), ligue Corpos de Corte no menu Visualização > Opções de Visualização na Tela.
Note que todos os corpos de corte (exceto o "Editável” para Membranas) representam, de fato, corpos que se estendem infinitamente para cima ou para baixo (isto não é apresentado no feedback).

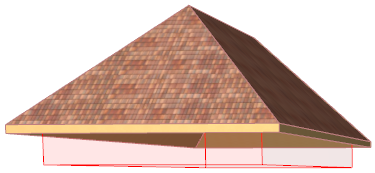

Por padrão, o corpo de corte da Cobertura é “Linhas Pivô abaixo”, ou seja, a linha pivô é a fronteira do corpo de corte e o corpo estende-se para baixo a partir daqui.
Para uma Membrana, o corpo por padrão é definido como “Extrusão para Baixo” a partir da Membrana.

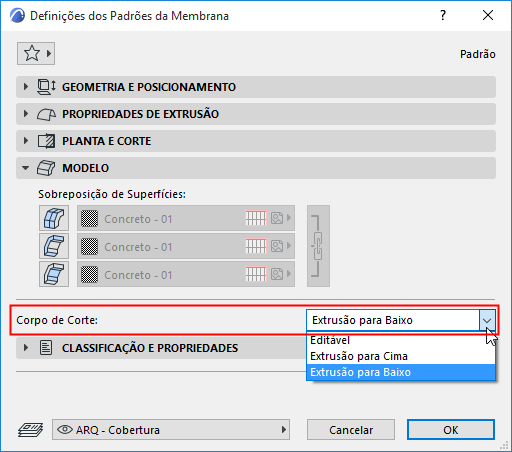

No entanto, pode modificar a geometria deste corpo de corte nas Definições de Cobertura ou Membrana: utilize o controle “Corpos de Corte” no painel Modelo das Definições de Membrana (Cobertura).

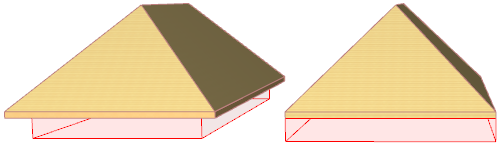

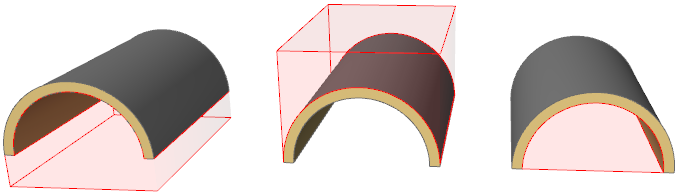

As opções de corpo de corte encontram-se ilustradas aqui para Coberturas e Membranas:
Corpo de Corte Editável (Membrana)

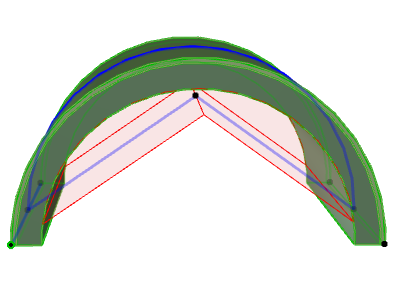

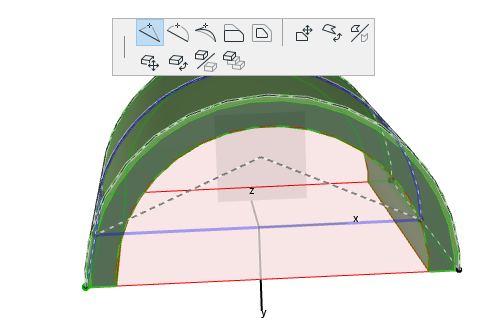

Para uma Membrana cujo corpo de corte esteja definido em “Editável”, a Membrana selecionada apresentará uma linha que liga as duas extremidades do perfil da Membrana. (Esta linha representa o limite do corpo de corte.) Esta linha é editável, permitindo-lhe alterar a forma do corpo de corte.
