Agrupar Elementos de Corte

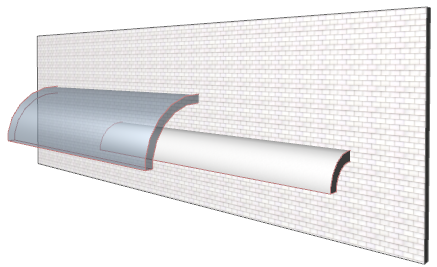

Suponha que você inicia a seguinte modelagem de duas Membranas e, em seguida, executa uma Parede através da mesma.



Você deseja cortar a Parede de modo que não se estenda para além das Membranas. No entanto, as próprias Membranas devem permanecer intactas.

A solução é a combinação dos corpos de corte das duas Membranas sem cortar as próprias Membranas. A seguir, você utilizará os corpos de corte combinados para cortar a Parede em um passo.

1. Selecionar ambas as Membranas.

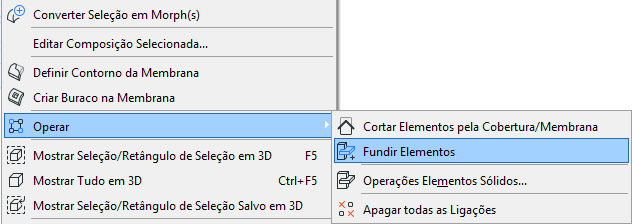

2. Do menu de contexto, selecione Operar > Fundir Elementos (ou Modelagem > Operar > Fundir Elementos).

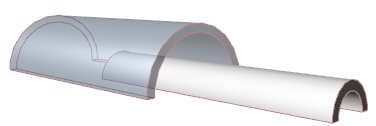

Você agrupou os corpos de corte das Membranas sem cortar quaisquer partes das próprias Membranas.

Agora, utilizando este complexo de Membrana agrupado, mas intacto, como o elemento de corte, você pode executar o procedimento de corte automático na Parede:

1. Selecione a Parede e as Membranas em conjunto.

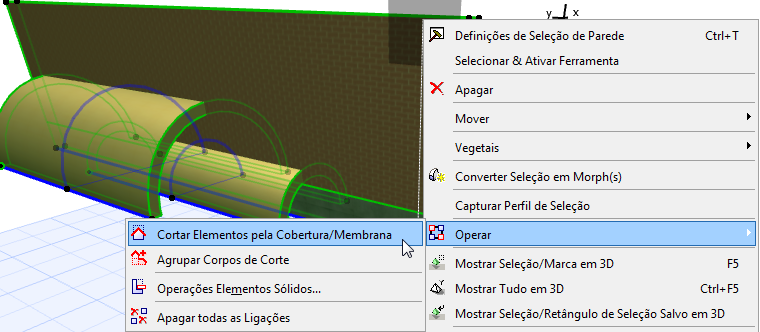

2. No menu de contexto, escolha Conectar > Cortar Elementos pela Cobertura/Membrana (também disponível na barra de ferramentas Padrão).





3. Na caixa de diálogo que aparece, clique em Clicar para Cortar.

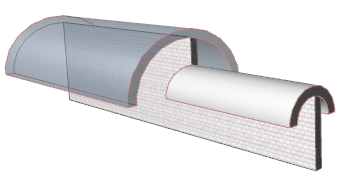

4. Veja o resultado em 3D.
