Criando Objetos MEP

Definição de Nível de Detalhe de Objetos MEP

Nível de Detalhe 2D selecionado	LOD Padrão	LOD 1 Substituto	LOD 2 Substituto	LOD 3 Substituto
Completo	Completo	Médio	Baixa	Sistema Caixa delimitadora 2D
Médio	Médio	Baixa	Completo	Sistema Caixa delimitadora 2D
Baixa	Baixa	Médio	Completo	Sistema Caixa delimitadora 2D

Nível de Detalhe 3D selecionado	LOD Padrão	LOD 1 Substituto	LOD 2 Substituto	LOD 3 Substituto
Completo	Completo	Simplificado	Esquemático	3D não mostrado
Simplificado	Simplificado	Esquemático	Completo	3D não mostrado
Esquemático	Esquemático	Simplificado	Completo	3D não mostrado

Para objetos MEP, a Representação 3D requer o uso do objeto Conexão MEP object (que pode ser encontrado na biblioteca MEP > Conexão MEP ), a fim de facilitar a conectividade automática de objetos MEP.
Este componente Conexão MEP deve ser atribuído ao Modelo 3D Completo.
Para Itens da Biblioteca usados nos Fluxo em linha de Duto/Tubulação, deve haver pelo menos 2 conexões MEP, atribuídas ao Modelo 3D Completo. Estes devem ser colocados em um único eixo voltado para direções opostas.

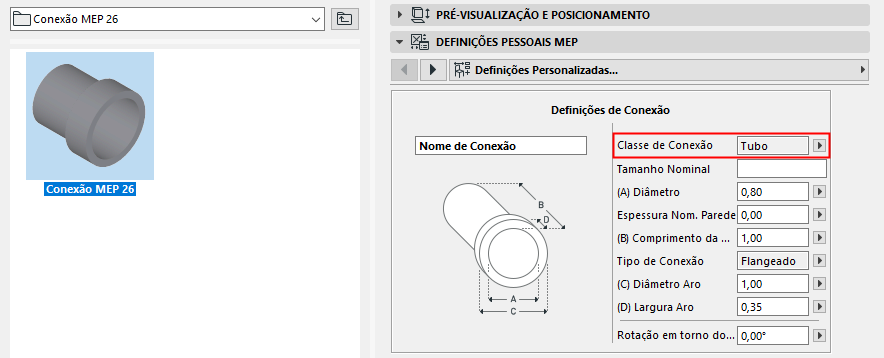

Ao criar um Item de Biblioteca MEP de Duto ou Tubo, certifique-se de que o componente Conexão MEP é atribuído à Classe de Conexão correspondente: Duto ou Tubo.
